Основы BIM-технологии
.pdf
Основы BIM-технологии
BIM
BIM
информационная модель здания
(building information model),
информационная модель здания (сооружения) (building (construction) information model)
Общее цифровое представление материальных и функциональных характеристик любого возведенного объекта, включая здания, мосты, дороги, производственные предприятия.
BIM
BIM
информационное моделирование зданий (building information modelling),
информационное
моделирование зданий(сооружений) (building (construction) information modelling)
Процесс управления информацией, применяемой для конкретного объекта или проекта с целью координации затрат и результатов, независимо от особенностей их реализации.

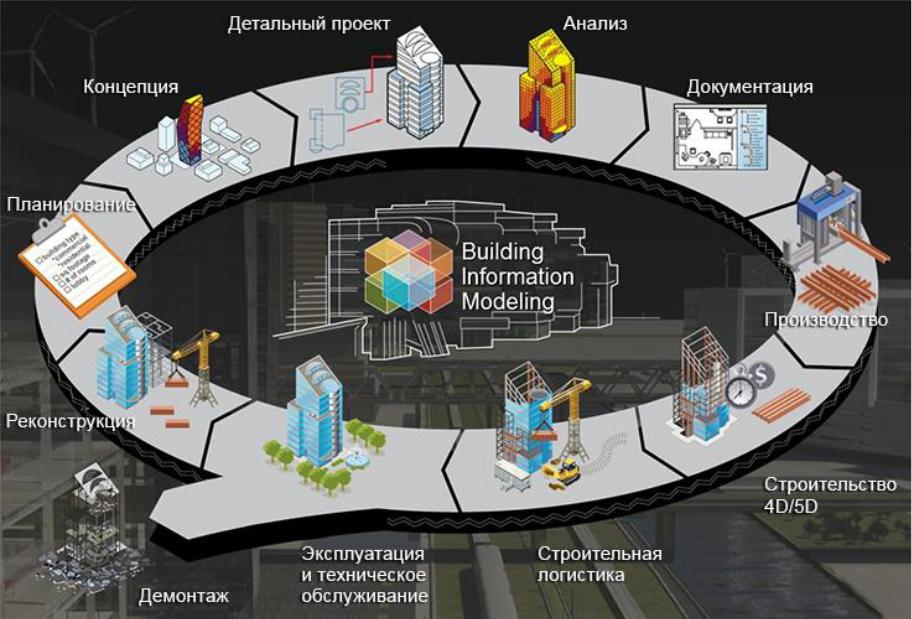

Этапы BIM-проектирования
1.Создание архитектурной 3D модели здания со всеми планами, видами, разрезами, необходимыми для раздела архитектурных решений. Все составляющие раздела загружаются автоматически.
2.Конструктор вводит созданную модель в программу, рассчитывающую требуемые параметры составляющих элементов здания. Одновременно программа выдает рабочие чертежи, ведомости объемов работ, спецификации, производит расчет сметной стоимости.
3.На основе полученных данных рассчитываются и вводятся в 3D модель инженерные сети и их параметры (тепловые потери конструкций, естественная освещенность и пр.).
4.При получении расчетных объемов работ специалистами разрабатываются проект организации строительства (ПОС) и проект производства работ (ППР), программой автоматически составляется календарный график выполнения работ.
5.В модель добавляются логистические данные о том, какие материалы и в какие сроки должны быть доставлены на территорию строительства.
6.По завершении строительства информационная модель может работать при эксплуатации объекта при помощи датчиков. Под контролем оказываются все режимы инженерных коммуникаций и возможные аварийные ситуации.
Динамика внедрения BIM-технологий
вРеспублике Беларусь
•Постановление Министерства Архитектуры и Строительства № 4 от 21.01.2012 г. Отраслевая программа по разработке и внедрению BIM.
•Постановление Коллегии Министерства Архитектуры и Строительства № 402 от 14.02.2013 г. О приведении ТНПА в соответствие.
•Постановление Министерства Архитектуры и Строительства № 20 от 2.04.2014 г. О выделении 30 % от стоимости проектирования за BIM.
•Приказ Министерства Архитектуры и Строительства № 298 от 2.10.2014 г. Перечень зданий и сооружений с использованием BIM.
Динамика внедрения BIM-технологий
вРеспублике Беларусь
•2015 г. Госстандарт Республики Беларусь СТБ ISO/TS 12911 «Основные положения руководства по BIM».
•2015 г. Образовательный стандарт Республики Беларусь ОСРБ1-530171-2015. Переподготовка руководящих работников. Специальность: Автоматизация проектирования и управления в строительстве.
•2018 г. Утверждения плана по внедрению BIMтехнологии.
Динамика внедрения BIM-технологий
вРеспублике Беларусь
•2019 г. Разработка госстандартов.
•2019 г. Реализация пилотных проектов.
•2020 г. Переход на обязательное применение BIM по перечню объектов согласно Приказа МАиС от 27.10.2014г. №298 «Основные положения руководства по BIM».
•2022 г. Переход на обязательное применение BIM-технологии по всем объектам за счет бюджетного финансирования.
BIM-Стандарт предприятия
Согласно СТБ ISO/TS 12911 «Основные положения руководства по BIM», разделы BIMстандарта и BIM-документации должны соответствовать так называемым основам (framework). Основы – это определение структуры процессов и технических требований, разработанных с целью оказания помощи при
выполнении определенных задач.
BIM-Стандарт предприятия
Руководство по информационному моделированию зданий
Руководство по применению информационной модели здания
Руководство по представлению информации
