27. Рабочий процесс дискового высевающего аппарата. Определение максимальной окружной скорости ячейки диска
В механическом высевающем аппарате диск 3 с горизонтальной осью вращения (рис. 11.5, а) размещен под бункером 1 с семенами и приводится от опорно-прикатывающего колеса сеялки. Семена из бункера заполняют ячейки и перемещаются диском к отражателю 2 в виде рифленого капронового ролика, который удаляет лишние семена. В нижней части высевающего аппарата семена выбрасываются из ячеек пластинчатыми клиновыми выталкивателями 5 в сошник 4, входящими в узкие канавки, проточенные по центрам ячеек. Аппарат снабжен комплектами дисков для высева семян разных фракций.
δ – смещение центра тяжести семени относительно края ячейки при котором происходит западание семени.

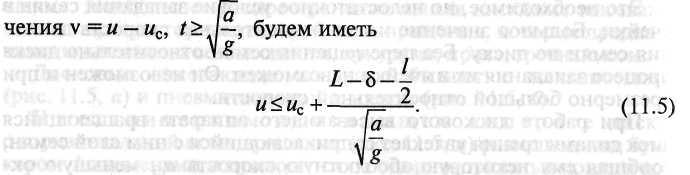

Окружная скорость u центра ячейки должна быть тем меньше, чем больше размеры семян a и l, короче длина L ячейки и меньше скорость uс движения семян. Для увеличения производительности необходимо повысить окружную скорость u диска. Чтобы не нарушить условие (11.5) западания семян в ячейки, необходимо увеличить и абсолютную скорость uс движения семян. Для этой цели на поверхности дисков делают насечки или устанавливают накладки из фрикционных материалов. Частоту вращения диска позволяет несколько повысить применение входных фасок перед ячейками.
28. Распыливающие наконечники опрыскивателей, их типы. Расход рабочей жидкости через распылитель
Распыливающие наконечники обеспечивают качественное выполнение технологического процесса. Они изготовлены из антикоррозионного и устойчивого к воздействию применяемых препаратов материала.

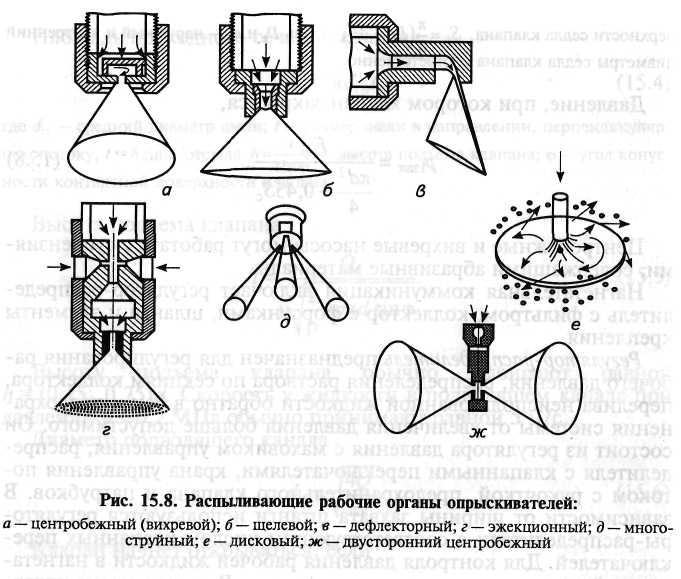

Распылители могут быть различных видов, каждый из которых имеет несколько типоразмеров, отличающихся выходными пара метрами и материалом: "
центробежный (вихревой) (рис. 15.8, а) — обеспечивает распыл в виде полого конического факела и с углом распыла
60...90°, определяемым параметрами завихрителя и давлением жидкости;
щелевой (рис. 15.8, б) — создает плоскоструйный распыл с углом факела распыла 80... 120°. Щелевой распыл применяется наиболее широко. Ряд фирм выпускают 6... 12 типоразмеров распылителя. Корпуса распылителей в зависимости от площади выходного отверстия изготавливают из пластмассы разного цвета, что облегчает подборку и установку распылителей на машину;
дефлекторный (рис. 15.8, в) — обеспечивает плоскоструйный распыл с углом факела распыла ПО...160°. Дефлекторный распылитель имеет большие выходные отверстия, поэтому применяется при внесении суспензий и при крупнопанельном распыле;
эжекционный (рис. 15.8, г) —формируя струю рабочей жидкости, увлекает за собой атмосферный воздух через входное отверстие и образует жидкостно-воздушную смесь. При этом вязкость смеси повышается и достигается выравнивание капель в факеле распыла, а снижение числа мелких фракций обеспечивает минимальный их снос.
Кроме одноструйных (рис. 15.9, а) распылителей используют многопозиционные головки (рис. 15.9, б).
Двусторонние распылители обеспечивают малообъемное опрыскивание при обработке садов и виноградников, а плоскоструйные при перекрытии факелов распыла дают высокую равномерность отложения жидкости на обрабатываемом объекте. Распылители устанавливаются в приваренные к несущим элементам штанги кпонштейны и крепятся с помощью пружинных фиксаторов
Расход рабочей жидкости Q, размер (площадь) выходного сечения S и давление Н связаны формулой: Q=μS (2gH)1/2, где μ – коэф.расхода.
