Отчет.

К лабораторной работе 5.4.

Исследование сложения взаимно перпендикулярных колебаний с помощью осциллографа.

Студента группы СП – 13. Замотаева Николая

Цель работы:

• Ознакомление с помощью осциллографа с видом траектории точки, участвующей в двух колебательных движениях, происходящих во взаимно перпендикулярных направлениях.

• Градуировка генератора с помощью фигур Лиссажу.

• Определение амплитуд и разности фаз двух взаимно перпендикулярных колебаний одинаковой частоты.

1. Приборы и инструменты

№	Название
1	Генератор Г3-102
2	Генератор Г3-118
3	Осциллограф С1-68

2. Рабочие формулы

3. Таблица измерений чувствительности для пластин X

   Номер измерения	Uy,эфф	Ly			_ Ly	Sy
   		1	2	3
   	В	мм	Мм	мм	Мм	мм/В
   1	2	10	9	11	10	1,768
   2	4	16	18	17	17	1,503
   3	6	23	21	25	23	1,355
   4	8	29	32	30	30,333	1,341
   		ΔSy=0.041				_ Sy=1,492

4. Таблица измерений чувствительности для пластин Y

Номер измерения	Ux,эфф	Lx			_ Lx	Sx
		1	2	3
	В	мм	Мм	мм	мм	мм/В
1	2	6	5	6	5,667	1,002
2	4	10	9	11	10	0,884
3	6	13	14	14	13,667	0,805
4	8	17	18	17	17,333	0,766
		ΔSx=0.022				_ Sx=0,864

5. Таблица измерений номер 3

№ измерения	nx	ny	υx	Показания по лимбу генератора 1
1	2	4	50	495
2	2	2	100	1000
3	4	2	200	1990
4	8	2	400	3970
5	4	6	66,7	660
6	6	4	150	1500

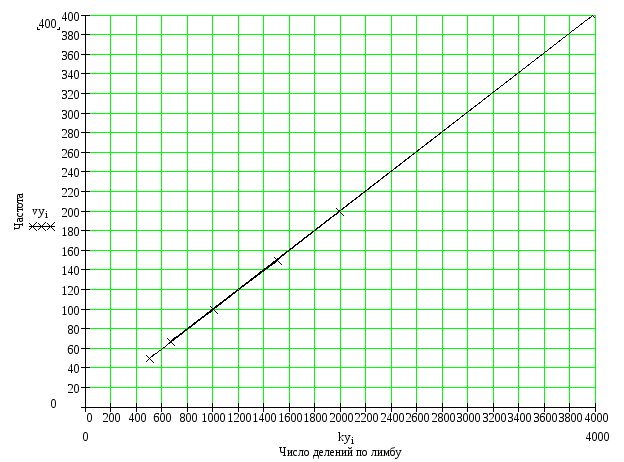

6. Градуировочный график для генератора 2.

7. Расчет сдвига фаз складываемых колебаний равной частоты.

Sin(φ)=2y^’/2y_o

2y^'=24мм

2y_o=34мм

2x^’=14мм

2x_o=20мм

φ=arcsin(2y^’/2y_o)=44.9º

8. Вывод уравнений колебаний

U_o,x=11.57 U_o,y=11.39

U_x=11.57cos(2π100t) U_y=11.39cos(2π100t+44.9º)
