Санкт-Петербургский Государственный университет телекоммуникаций

имени профессора М.А. Бонч-Бруевича

Факультет военного обучения

Кафедра радиоэлектронной борьбы и информационного обеспечения

«У Т В Е Р Ж Д А Ю»

Начальник кафедры

полковник

М. ИВАНЧУК

«______» ___________2007 г.

МЕТОДИЧЕСКАЯ РАЗРАБОТКА

ДЛЯ ПРОВЕДЕНИЯ ЗАНЯТИЯ ПО ВОЕННО-СПЕЦИАЛЬНОЙ ПОДГОТОВКЕ СО СТУДЕНТАМИ, ПРОХОДЯЩИМИ ОБУЧЕНИЕ ПО ВУС 141001, 541001

ТЕМА № 7: Базовый комплекс радиоподавления частей радиоэлектронной борьбы.

Методическая разработка обсуждена на заседании методического совета

кафедры, протокол № 32

от « 29 января 2007 г.

Санкт-Петербург

2007 год

Занятие № 3. Общая характеристика автоматизированной станции помех КВ диапазона ТЗУ базового комплекса радиоподавления.

Время:	2 часа
Учебные цели:
В результате проведение занятия и самостоятельной работы студены должны:
Изучить:
назначение, состав и основные тактико-технические характеристики автоматизированной станции помех КВ радиосвязи Р-378А(Б)
Ознакомиться:
с составом оборудования автоматизированной станции помех КВ радиосвязи Р-378А(Б)
Воспитательные цели:
воспитывать у студентов, верность воинскому долгу, организованность и дисциплинированность, чувство уважения и гордости за принадлежность к специалистам радиоэлектронной борьбы.
Вид занятия:	групповое со взводом
Место проведения:	аудитория
Материально-техническое обеспечение:	раздаточный материал

Особенности организации и методики проведения занятия № 3:

1. Занятие проводится лекционным способом в темпе, обеспечивающим ведение конспекта;

Учебные вопросы:

1. Назначение и основные тактико-технические характеристики автоматизированной станции помех КВ радиосвязи Р-378А(Б) - 30 мин;

2. Состав оборудования автоматизированной станции помех КВ радиосвязи Р-378А(Б). Структурная схема станции. - 40 мин;

(по 5 минут отводится на вступительную и заключительную часть занятия).

Слайд № 2

Слайд № 3

Вопрос № 1: Назначение и основные тактико-технические характеристики автоматизированной станции помех КВ радиосвязи Р-378А(Б).

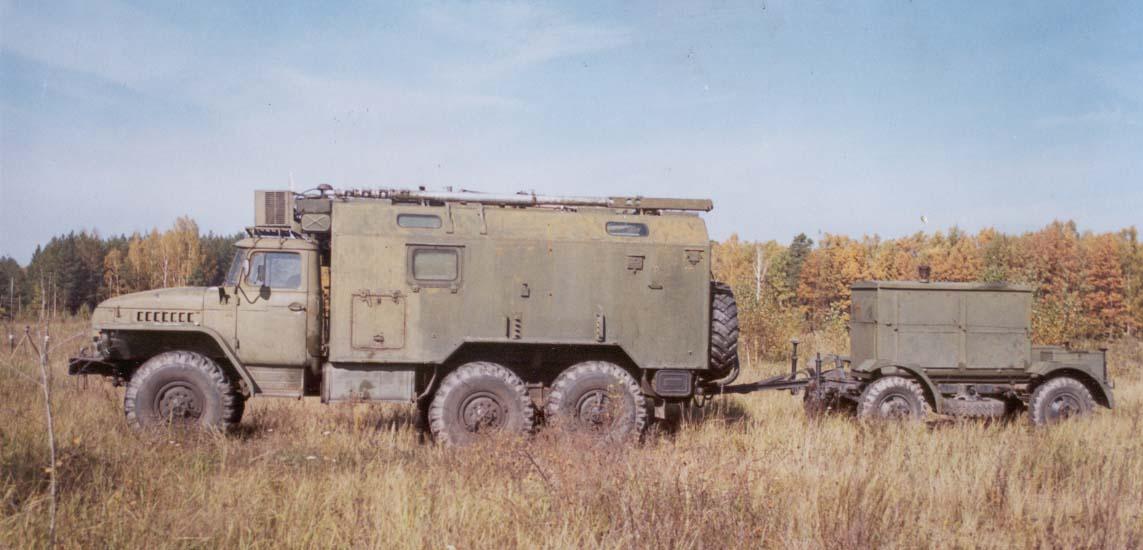

Автоматизированная станция помех Р‑378А предназначена для обнаружения, пеленгования, технического анализа радиоизлучений и радиоподавления линий радиосвязи в тактическом звене управления противника в диапазоне 1,5÷30 МГц.

Слайд № 4 асп обеспечивает:

• автоматический поиск и обнаружение источников радиоизлучений (ИРИ) в пределах частотного диапазона (или в заданном участке диапазона);

• автоматическое или ручное пеленгование обнаруженных ИРИ;

• отображение значений частоты и пеленга обнаруженных ИРИ на табло УУС (устройство управления станцией);

• определение принадлежности обнаруженных ИРИ к объекту РЭП (радиоэлектронного подавления) путем анализа оператором значений частот, параметров сигналов и пеленгов;

• запись и хранение в ЗУ (запоминающее устройство) значений границ заданного сектора обнаружения;

• запись и хранение в запоминающих устройствах (ЗУ): значений частот на которых запрещено создание помех (в ДЗУ ‑ долговременное ЗУ); значений частот не являющихся объектами РЭП (ОЗУ ‑ оперативное ЗУ); значений частот, принадлежащих вероятному противнику без параметров помехового сигнала; (в ПЗУ ‑ предварительное ЗУ);

• значений частот, подлежащих подавлению с параметрами помех и значениями пеленгов (в ПЗУ‑200);

• автоматическую запись частот, не являющихся объектами подавления и находящихся в заданном частотном поддиапазоне и секторе, в ЗУР (запоминающее устройство уровня), ЗУН (запоминающее устройство новизны);

• запись и хранение в ЗУПЧ десяти подавляемых частот (номинал частоты, вид передачи, параметры помехового сигнала, пеленг, приоритет) с отображением их на панели блока ЗУПЧ (запоминающее устройство подавляемых частот);

• изучение помехи в азимутальном секторе 70^º÷120^º в непрерывном или дискретизированном режимах. При этом частоты выбираются по случайному закону из числа (максимум 10), назначенных для подавления (с учетом их приоритета) при их появлении в эфире. Станция обеспечивает квазиодновременное (почти одновременное) подавление до 4‑х линий радиосвязи, что является оптимальным при управлении с ПУ Р‑330К. Чем меньше частот отдано на подавление, тем большая эффективность;

• автоматическое исключение из анализа частот ИРИ, значения которых записаны в ЗУ (ДЗУ, ПЗУ, ОЗУ), а также частот ИРИ, расположенных вне заданного сектора подавления;

• автоматический контроль состояния подавляемых линий радиосвязи (работает ‑ не работает);

• автономное или ручное управление станцией;

• централизованное управление станцией с ПУ Р‑330К.
