крышкой нельзя, так как при затяжке болтов она деформируется, и посадка подшипников нарушается.

Для захватывания редуктора при подъеме делают под фланцем основания приливы в виде крюков. Для снятия крышки делают крюки или петли на ней

(рис. 10.19).

Для заливки масла и осмотра в крышке корпуса имеется окно, закрываемое крышкой (рис. 10.20). В редукторах с большим выделением тепла (червячных) предусматривают отдушину, соединяющую внутреннюю полость редуктора с атмосферой. Установка отдушины повышает надежность уплотнений (при отсутствии отдушины незначительное повышение давления внутри корпуса редуктора может привести к выдавливанию смазки через уплотнения). Про-

211

стой отдушиной может быть ручка крышки смотрового отверстия (см. рис. 10.20) или пробка с отверстиями (рис. 10.21). Отдушина с сетчатым фильтром и ее размеры даны в табл. 10.6.

Для удаления загрязненного масла и для промывки редуктора в нижней части корпуса делают отверстие под пробку с цилиндрической или конической резьбой (табл. 10.7).

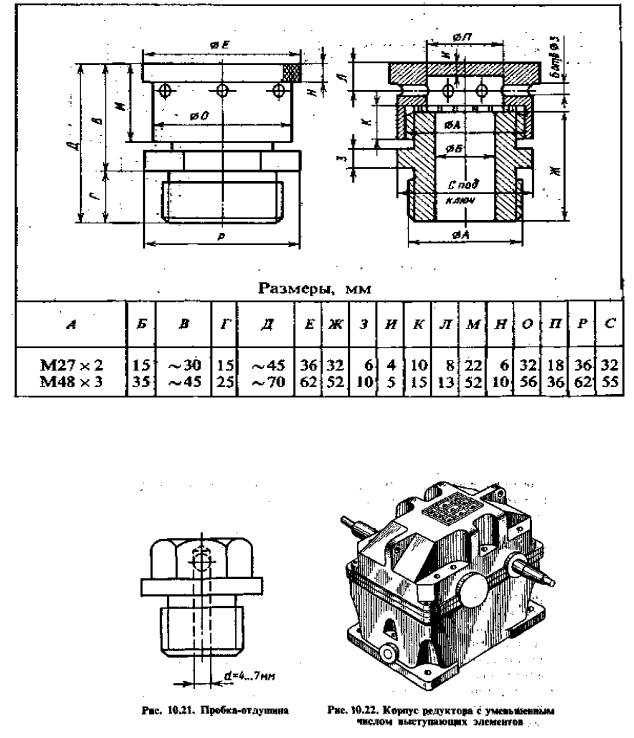

10.6. Отдушина с сеткой

212

10.7. Пробки к маслоспускным отверстиям

Под цилиндрическую пробку ставят уплотняющую прокладку из кожи, маслостойкой резины, алюминия или меди. Надежнее уплотняет коническая резьба.

Маслоспускное отверстие выполняют на уровне днища или несколько ниже его. Желательно, чтобы днище имело наклон 1 — 2о в сторону маслоспускного отверстия.

Для облегчения отделения крышки от основания корпуса при разборке на поясе крышки устанавливают два отжимных болта (см. рас. 10.18).

Подшипники закрывают крышками глухими и сквозными, через которые проходят концы валов. По конструкции различают крышки врезные и на винтах (см. гл. IX); материалом служит обычно чугунное литье СЧ 10 или СЧ 15.

Редуктор и электродвигатель обычно устанавливают на литой плите или на сварной раме. Диаметр фундаментные болтов и их число выбирают по табл.

10.3.

213

При конструировании корпусов редукторов в некоторых случаях стремятся к устранению выступающих элементов с наружных поверхностей (рис. 10.22). Бобышки подшипниковых гнезд убирают внутрь корпуса; крепежные болты размешают в нишах, располагая их вдоль длинных сторон (там, где есть бобышки). Крышки подшипниковых гнезд врезные.

§ 10.3. УСТАНОВОЧНЫЕ РАМЫ И ПЛИТЫ

При монтаже следует соблюдать определенные требования точности: положения одной сборочной единицы относительно другой, например электродвигателя и редуктора. Для обеспечения этого требования механизмы привода устанавливают на сварных рамах или литых плитах. Рамы выполняют сварными из листовой стали (рис. 10.23) и профильного проката - уголков или швеллеров (рис. 10.24). На рис. 10.25 показана литая плита из серого чугуна СЧ 15.

При выполнении сварных рам из швеллеров их располагают для удобства постановки болтов полками наружу. На внутреннюю поверхность полки накладывают косые шайбы (по ГОСТ 10906-78) или наваривают косые накладки, которые выравнивают опорную поверхность под головки болтов (pис. 10.26. и

10.27).

Опорные поверхности — платики, на которые устанавливают редукторы и электродвигатели, создаются привариванием узких полосой стали высотой 5

—6 мм.

Вслучаях, когда болт проходит через обе полки швеллера, жесткость увеличивают ребрами, угольниками (рис. 10.28, а) или трубками (рис. 10.28, б).

Рис. 10.23. Установка привода на сварной раме из листовой стали

1 – сварная рама; 2 – червячный редуктор; 3 – муфта; 4 - электродвигатель

214

Так как рама при сварке коробится, то все опорные поверхности, на которые устанавливают механизмы привода, обрабатывают после сварки.

Литые плиты дороже сварных рам и полому распространены меньше. Для облегчения плит без ослабления жесткости их делают пустотелыми и усиливают ребрами. Толщину стенок S чугунной плиты рекомендуют определять ориентировочно в зависимости от габарита отливки, обозначемого

где l – длина, b – ширина, h – высота плиты, м

Опорные поверхности плиты должны обрабатываться, и их следует отделять от черных (необрабатываемых) поверхностей. Поэтому в этих местах толщину стенки надо увеличивать, предусматривая необходимые приливы, аналогичные платикам в сварных рамах.

Сборочные единицы крепят к плите болтами (рис. 10.29) или шпильками (рис. 10.30). Крепление шпильками затрудняет сборку, так кк требует, чтобы редуктор и электродвигатель устанавливались в сборе с муфтой. Крепление болтами позволяет устанавливать редуктор и электродвигатель последовательно.

§ 10.4. СМАЗЫВАНИЕ РЕДУКТОРОВ

Смазываете зубчатых и червячных зацеплений и подшипников* уменьшает потери на трение, предотвращает повышенный износ и нагрев деталей, а также предохраняет детали от коррозии. С'нижение потерь на трение обеспечивает повышение КПД редуктору.

По способу подвода смазочного материала к зацеплению различают картерное и циркуляционное смазывание.

Картерное смазывание осуществляется окунанием зубчатых и червячнык колес (или черняков) в масло, заливаемое внутрь корпуса. Это смазывание применяют при окружных скоростях в зацеплении зубчатых передач до v 12

* Смазывание подшипников в редукторах рассмотрено в гл. IX.

216

м/с , в зацепленипи червячных передач при окружной скорости червяка до v < 10 м/с. При большей скорости масло сбрасывается центробежной силой.

Рис. 10.31. Редуктор с брызговиками

Зубчатые и червячные колеса погружают в масло на высоту зуба, а червяк (расположенный внизу) — на высоту витка, но не выше центра нижнего тела качения подшипника. Если условия нормальной работы подшипников не позволяют погружать червяк в масло, то применяют брызговики, забрасывающие масло на червячное колесо (рис. 10.31); в реверсивных передачах устанавливают два брызговика.

Зубья конических колес погружают в масло на всю длину. В многоступенчатых редукторах часто не удается погружать зубья всех колес в масло, так как для этого необходим очень высокий уровень масла, что может повлечь слишком большое погружение колеса тихоходной ступени и даже подшипников в масло. В этих случаях применяют смазочные шестерни (рис. 10.32) или другие устройства. При v 0,5 м/с колесо погружают в масло до 1/6 его радиуса. При смазывании окунанием объем масляной ванны редуктора принимают из расчета ~0,5 —0,8 л масла на 1 кВт передаваемой мощности.

В косозубы.х передачах масло выжимается зубьями в одну сторону, а в червячных редукторах червяк, погруженный вмасло, гонит масло к подшипнику. В том и другом случае для предотвращения обильного забрасывания масла в подшипники устанавливают маслозащитные кольца (см. гл. IX).

Циркуляционное смазывание применяют при окружной скорости v 8 м/с. Масло из картера или бака подается насосом в места смазывания по трубопроводу через сопла (рис. 10.33, а) или при широких колесах через коллекторы (рис. 10.33,б). Возможна подача масла от централизованной смазочной системы, обслуживающей несколько агрегатов.

Назначение сорта масла зависит от контактного давления в зубьях и от окружной скорости колеса. С увеличением контактного давления масло должно обладать большем вязкостью; с увеличением окружной скорости вязкость масла должна быть меньше.

217

10.9. Рекомендуемые значения вязкости масел дл ясмазывания червячных передач при 100оС

10.10. Масла, применяемые для смазывания зубчатых и червячных передач

Выбор сорта масла начинают с определения необходимой кинематической вязкости масла: для зубчатых передач — в зависимости от окружной скорости (табл. 10.8), для червячных передач — от скорости скольжения (табл. 10.9). Затем по найденному значению вязкости выбирают соответствующее масло по табл. 10.10.

Контроль уровня масла, находящегося в корпусе редуктора, производят с помощью маслоуказателей.

Простейший жезловый маслоуказатель показан на рис. 10.34; для возможности контроля уровня масла во время работы редуктора применяют закрытые жезловые маслоуказатели (рис. 10.35).

Фонарный маслоуказатель и его размеры приведены на рис. 10.36. Через нижнее отверстие в стенке корпуса масло проходит в полость маслоуказателя;

219

через верхнее отверстие маслоуказатель сообщается с воздухом в корпусе редуктора.
