Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М.А. Бонч-Бруевича

факультет Информационных систем и технологий

кафедра Безопасность Информационных систем

Отчёт по лабораторной работе №5

Тема: «Автоматизированное проектирование базы данных библиотеки»

Дисциплина: Управление Данными

Выполнил: Худяев Е.А. ИСТ-12

Преподаватель: Сабинин О.Ю.

Санкт-Петербург

2014

Постановка задачи

1. Создать логическую модель БД для учета имеющихся в библиотеке книг. Требования к модели:

1. У книги может быть один или несколько авторов

2. Автор может издать одну или несколько книг

3. Книга может издаваться в нескольких или одном издательстве

4. Издательство может издавать одну или несколько книг

БД должна содержать информацию:

1. Фамилию, имя, отчество автора

2. Название, автора, год издания, издательство и цену книги

3. Название, город и телефон издательства

2. Предусмотреть значения по умолчанию для столбцов «цена» и «телефон».

3. Создать физическую модель с ключевыми полями.

4. Представление для отображения Фамилии, Издательства и Названия книги.

5. Проверить модель средством validator и устранить возможные ошибки

6. Провести прямое проектирование.

7. Проверить полученную БД на наличие ключевых полей, ограничений, связей, работу представления и запросов.

Провести обратное проектирование.

Ход работы

Создаем новую Logical/Physical модель в Erwin Data Modeler.

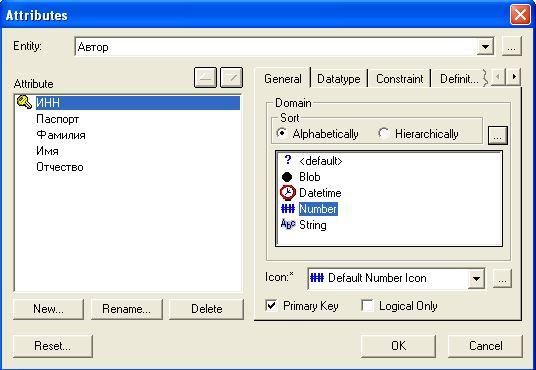

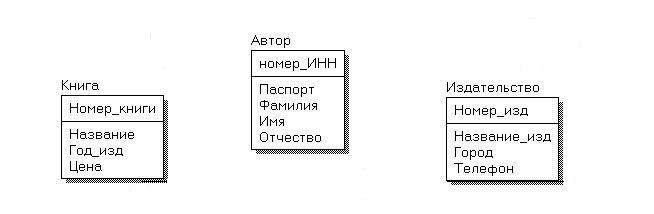

Создаём сущности Книга, Автор и Издательство и задаём им атрибуты:

Создаём связь многие-ко-многим между сущностями и создаём ассоциативные таблицы. В результате у нас получится пять сущностей.

Переходим в физическую модель и составляем представление, в котором хотим вывести фамилию автора, название книги и название издательства.

В итоге у нас сложилась вот такая картина:

Не забываем установить значения по умолчанию для телефона ‘111-11-11’ и цены ‘0’.

Устанавливаем минимально значение для цены.

.

Проверяем полученную модель средством Validator. Устраняем ошибки, если они есть.

Переходим к прямому проектированию. Связываем нашу модель с учётной записью в Oracle.

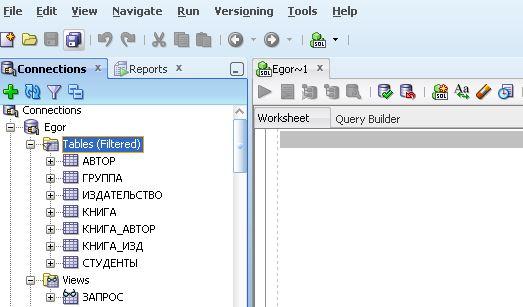

Устраняем ошибки, если на них указывают. После заходим в Oracle. Результатом проектирования является появление наших сущностей в списке таблиц.

Реляционная модель в Oracle будет выглядеть так:

Заполняем таблицы и проверяем установку значений по умолчанию.

Таблица Автор:

Таблица Издательство:

Таблица Книга:

Таблица Книга_Изд:

Таблица Книга_Автор:

Заполняя таблицы, убедились в том, что:

a. У книги может быть один или несколько авторов

b. Автор может издать одну или несколько книг

c. Книга может издаваться в нескольких или одном издательстве

d. Издательство может издавать одну или несколько книг

Проверка значения по умолчанию для телефона:

Проверка значения по умолчанию для цены:

Минимальное значение в столбце «Цена» 0 (ошибка, если мы запишем число меньше):

Заходим в Views и проверяем работу представления, содержащего фамилию автора, название книги и названия издательства.

Выполним несколько запросов, чтобы проверить работу наших таблиц в Oracle:

1) Вывести всю информацию из таблицы Книга, где название книги Синица:

2) Вывести фамилию и номер ИНН авторов, у которых фамилия начинается на букву К:

Выполняем процедуру обратного проектирования:

Вывод

Научились создавать физическую и логическую модель в ALLFusion ERwin Data Modeler. Научились пользоваться средством Validator. Создали работоспособную базу данных для библиотеки. Научились выполнять прямое и обратное проектирование.
