5.4 Расчёт количества коммутаторов
Число коммутаторов равно числу абонентов делённое на количество портов в коммутаторе.
(5.3),
где N2960 – количество коммутаторов Cisco Catalyst 2960, En – целая часть числа, NАБ – количество абонентов, NП – количество портов в коммутаторе.
Центральный узел.
Удалённый вынос.
5.5 Распределение оборудования по телекоммуникационным шкафам
Центральный узел.
Распределим периферийные полки по 19'' телекоммуникационным шкафам высотой 42U. В первом шкафу устанавливается ИБП, центральный коммутационный процессор и 2 периферийные полки (рис. 8.1).
12 периферийных полок устанавливаем в шкафы №2-5 (рис. 8.2)
Рис. 8.1 Шкаф №1 Рис. 8.2 Шкаф №2-5
В шкафу №6 устанавливается оставшаяся периферийная полка, центральный коммутатор Cisco Catalyst 4507, АПКШ «Континент», ЦУС «Континент» и Маршрутизатор Cisco 2821 (рис. 8.3). В шкафу №7 устанавливается сервер ВКС Tandberg, сервер HiPath Xpressions и Fault Manager, сервер DTB (рис. 8.4).
Рис. 8.3 Шкаф №6 Рис. 8.4 Шкаф №7
В шкафах №8-18 устанавливаются коммутаторы Cisco Catalyst 2960 с запасом места на коммутационные патч-панели (рис. 8.5, 8.6).
Рис. 8.5 Шкаф №8-16 Рис. 8.6 Шкаф №17
Удалённый вынос.
В шкафу №1 устанавливается периферийная полка AP3700IP с сервером отказоустойчивости, центральный коммутатор Cisco Catalyst 4507, АПКШ «Континент», маршрутизатор Cisco 2821 и коммутатор Cisco Catalyst 2960 с запасом места на коммутационную патч-панель (рис. 8.8). В шкафу №2 устанавливаются коммутаторы Cisco Catalyst 2960 с запасом места на коммутационные патч-панели (рис. 8.9).
Рис. 8.7 Шкаф № 1 Рис. 8.9 Шкаф №2
5.6 Размещение телекоммуникационных шкафов в помещении
Размещение шкафов в серверной производится с учётом их габаритов и минимально возможных расстояний между стенами и шкафами. На рис. 9 и 10 представлены схемы расположения шкафов в серверной ЦУ и УВ. Расположение рабочих мест старшего инженера, инженера и инженера 2-ой категории показаны на рис. 11
Рис. 9 Расположение шкафов в серверной ЦУ
Рис. 10 Расположение шкафов в серверной УВ

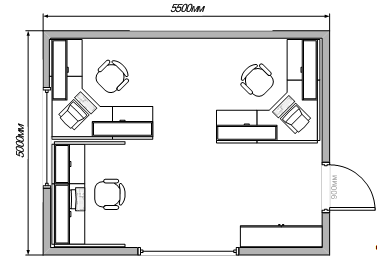

Рис. 11 Расположение рабочих мест
6. Разработка вопросов по экологии и безопасности жизнедеятельности
6.1 Краткий анализ мультисервисной сети
Специалисты различных направлений и специализаций после тщательных исследований пришли к выводу, что причиной отклонений здоровья пользователей являются не столько сами компьютеры, сколько недостаточно строгое соблюдение принципов эргономики: с дискомфортными зрительными условиями из-за неправильно спроектированного освещения( прямая и отражённая от экранов блёклость, неблагоприятное распределение яркости в поле зрения, неверная ориентация рабочего места относительно светоприёмов), с нарушением температурного режима и уровня влажности в помещении и т.д. Ученые озабочены тем, чтобы появление и активное применение компьютерных технологий не стало дополнительным фактором ухудшения здоровья. Для этого необходимо, чтобы рабочее место отвечало бы гигиеническим требованиям безопасности.
Внедрение вычислительной техники на производстве даёт положительный социально-экономический эффект, который выражается в росте производительности, снижении доли рутинного, монотонного труда, повышения скорости расчётов, скорости обмена информацией.
Отрицательное воздействие на человека вычислительной техники менее выражено, сглажено многими положительными моментами. Однако у людей длительно использующих ПЭВМ могут быть отмечены такие реакции как нарушение функций зрения, быстрое общее утомление. Для того чтобы избежать вредного воздействия при работе с вычислительной техникой необходимо соблюдать соответствующие меры безопасности, правильно планировать рабочее место и режим работы.
Вопросы, которые рассматривались в данном проекте касались цифровой УПАТС Siemens HiPath 4000, серверов дополнительных служб и коммутационного оборудования. В режиме эксплуатации данное оборудование не требует постоянного присутствия обслуживающего персонала в серверной. Инженеры, обслуживающие оборудование, находятся в помещении администраторов (диспетчерской) и с помощью компьютеров осуществляют все необходимые действия по управлению системой.
