2. Задание. Система цифровой связи
Изучить и разработать систему цифровой связи, оптимальную в отношении флуктуационной помехи.
Изобразить структурную схему системы цифровой связи.
Пояснить назначение всех функциональных узлов системы цифровой связи.
3. Рассчитать основные характеристики системы передачи цифровой информации.

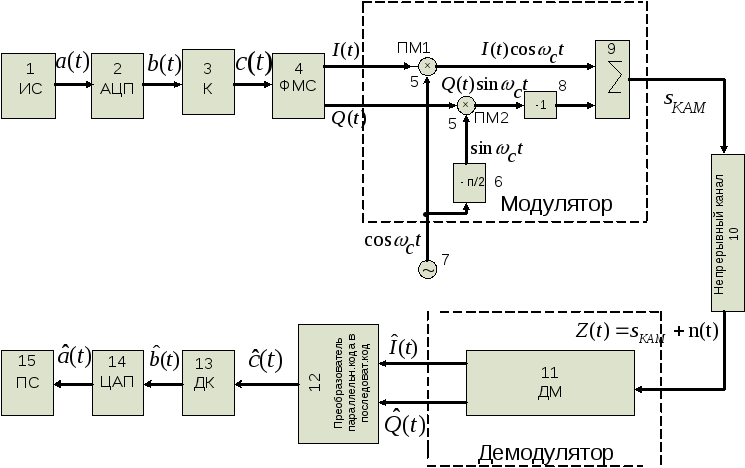

Система связи предназначена для передачи аналоговых сообщений по цифровому каналу связи. Структурная схема для КАМ-16 и КФМ-4 представлена на рис. 1.
Рис. 1. Структурная схема системы цифровой связи
Назначение функциональных узлов системы цифровой связи:
источник сообщений;
аналого-цифровой преобразователь;
кодер;
формирователь модулирующих символов или преобразователь последовательного кода в параллельный код;
перемножители;
фазовращатель;
генератор гармонических колебаний;
инвертор;
сумматор;
непрерывный канал;
демодулятор;
преобразователь параллельного кода в последовательный код;
декодер;
цифроаналоговый преобразователь;
получатель сообщений.
3. Исходные данные
Номервыполняемоговариантаопределяется двумя последними цифрами
в номере зачетной книжки студента
(например, если номер зачетной книжки
равен № 037071, тогда
= 71).
Используя номер варианта
внести свои данные в табл. 1.
Таблица 1
Предельные уровни аналогового сигнала
|
|
Внести свои данные |
| ||
Верхняя частота спектра аналогового
сигнала
|
|
|
Заданный уровень квантования |
|
|
Спектральная плотность мощности флуктуационной помехи |
Номер варианта в пределах |
|
1…33 |
| |
34…66 |
| |
67…99 |
| |
интервала ошибки |
|
|
№ вида модуляции |
Вид модуляции |
Вид модуляции по
числу
|
0 |
КФМ-4 |
|
1 |
КАМ-16 |
|
Номер вида модуляцииопределяется
числом.
Например, если вариант
,
то число
равно остатку от деления числа 71 на 2,
т. е. остаток 1, вид модуляции – КАМ-16.
Кодирование и декодирование – сверточное. При осуществлении операций кодирования и декодирования на основе алгоритма Витерби рекомендуется использовать учебное пособие [7].
3.1. Источник сообщения
Источник
сообщения (ИС) вырабатывает реализации
стационарного случайного процесса
типа квазибелого шума с параметрами
,
и
.
Мгновенные значения сообщения
равновероятны в интервале от значения
до значения
.
Требуется:
Написать аналитические выражения для плотности вероятности
мгновенных значений сообщения, функции распределения
и построить их графики.
Рассчитать математическое ожидание
и дисперсию
сообщения
.
Написать аналитическое выражение для спектральной плотности мощности
сообщения
и построить график.
Найти аналитическое выражение для корреляционной функции
сообщения
и построить график. По форме графика
определить, является ли сообщение
эргодическим случайным процессом или не является таковым.
