Перечень наименований слоев для электронных картографических материалов
|
№ п\п |
Наименование Слоя в проекте |
Полное название слоя |
№ условного знака | |||
|
1 |
Гос. гран. |
Государственная граница российской Федерации |
1 | |||
|
2 |
Гран. обл. |
Граница Краев, областей |
2 | |||
|
3 |
Гран. района |
Административных районов |
3 | |||
|
4 |
Гран. лесхоза |
Лесохозяйственных предприятий |
4 | |||
|
5 |
Гран. лес-ва |
Лесничеств |
5 | |||
|
6 |
Лх. уч. |
Лесохозяйственных участков |
6 | |||
|
7 |
Обход |
Обходов |
7 | |||
|
8 |
Лэксп. район |
Лесоэксплуатационных районов |
8 | |||
|
9 |
Лэксп. подр-н |
Лесоэксплуатационных подрайонов |
9 | |||
|
10 |
Лэксп. участок |
Лесоэксплуатационных участков |
10 | |||
|
11 |
Лесопункты |
Лесопунктов |
11 | |||
|
12 |
Затопление |
Зон затопления |
12 | |||
|
13 |
Аренда |
Границы территорий переданных в аренду |
13 | |||
|
14 |
Сельхоз |
Границы сельхозформирований и прочих землепользований |
14 | |||
|
15 |
Земли нас. пункт. |
Границ городских земель |
15 | |||
|
16 |
Заповедник |
Границ лесов заповедников |
16 | |||
|
17 |
Заказник |
Границ лесов заказников |
43 | |||
|
18 |
Запов. уч. |
Границ заповедных участков |
17 | |||
|
19 |
Парки |
Лесов национальных и природных парков |
18 | |||
|
20 |
Научноистор. |
Лесов. имеющих научное и историческое значение |
20 | |||
|
21 |
Пам. прир. |
Природных памятников |
21 | |||
|
22 |
Лесопарк. часть |
Лесопарковых частей |
22 | |||
|
23 |
Охрана водосн. 1,2 |
Лесов санитарной охраны источников водоснабжения первого и второго поясов |
23,24 | |||
|
24 |
Курорты 1,2 |
Лесов округов санитарной охраны курортов первой и второй зоны |
25,26 | |||
|
25 |
Особоценные |
Особоценных лесных массивов |
27 | |||
|
26 |
Эрозия |
Противоэрозионных лесов |
28 | |||
|
27 |
Лесоплод. |
Лесоплодовых насаждений |
29 | |||
|
28 |
Орехопром. |
Лесов орехопромысловых зон |
30 | |||
|
29 |
Притундр. |
Притундровых лесов |
31 | |||
|
30 |
Нерестоохр. |
Запретных полос, защищающие нерестилища ценных промысловых рыб |
32 | |||
|
31 |
Защитные |
Защитных полос лесов вдоль железных и автомобильных дорог |
33 | |||
|
32 |
Курорт 3 |
Лесов округов санитарной охраны курортов : третьей зоны |
34 | |||
|
33 |
Лесох. часть |
Лесов зеленых зон вокруг городов , других населенных пунктов |
35 | |||
|
34 |
Лент. бор |
Ленточных боров |
36 | |||
|
35 |
Др. пустын. |
Других лесов, в пустынных, полупустынных, степных, лесостепных, малолесных горных районах, имеющих важное значение для защиты окружающей среды |
37 | |||
|
36 |
Запретные |
Запретных полос по берегам рек, озер и других водных объектов |
38 | |||
|
37 |
2 гр. |
Лесов второй группы |
39 | |||
|
38 |
Спецполосы |
Спецзон и спецполос лесов |
40 | |||
|
39 |
Резервные |
Резервных лесов III группы |
41 | |||
|
40 |
Лесопарки |
Лесопарков |
42 | |||
|
41 |
Колки |
Степных колков |
44 | |||
|
42 |
Байрачные |
Байрачных лесов |
45 | |||
|
43 |
Субальп. |
Субальпийских лесов |
46 | |||
|
44 |
ОЗУ |
Обозащитных участков |
47 | |||
|
45 |
Проч. защ. |
Прочих защитных лесов |
48 | |||
|
46 |
Перевод |
Лесов проектируемых к переводу из группы в группу |
49 | |||
|
47 |
Кв. просеки |
Квартальные просеки, просеки по естественным рубежам , по мелиоративным канавам |
52,50,51 | |||
|
48 |
Проезж. прос. |
Просеки проезжие для автотранспорта |
53 | |||
|
49 |
Узкие просеки |
Прочие просеки в лесу шириной : до 20м для карт 1: 10000 до 40м для карт 1: 10000 до 60м для карт 1: 10000 |
54 | |||
|
50 |
Проч. просеки |
Прочие просеки в лесу шириной : 20м и более для карт 1: 10000 40м и более для карт 1: 10000 60м и более для карт 1: 10000 |
55 | |||
|
51 |
Визиры |
Таксационные визиры |
56 | |||
|
52 |
Гран. выделов |
Границы таксационных выделов, установленные путем дешефрирования или глазомерно |
58 | |||
|
53 |
Гр. выд. инстр. |
Границы таксационных выделов, установленных инструментально |
57 | |||
|
54 |
Связь |
Линии связи |
59 | |||
|
55 |
Ж Д |
Ширококолейные железные дороги |
60 | |||
|
56 |
УЖД |
Узкоколейные железные дороги |
61 | |||
|
57 |
Дор. авто. |
Автомобильные дороги |
62 | |||
|
58 |
Грунт. улучш. |
Грунтовые улучшенные дороги |
63 | |||
|
59 |
Грунт. просел. |
Грунтовые проселочные дороги |
64 | |||
|
60 |
Дор. лесн. |
Полевые и лесные дороги |
65 | |||
|
61 |
Лесовозная |
Лесовозные безрельсовые дороги |
66 | |||
|
62 |
Дор. пр-пожар |
Дороги противопожарного назначения |
67 | |||
|
63 |
Тропа |
Постоянные тропы |
68 | |||
|
64 |
Зимник |
Зимники |
69 | |||
|
65 |
Лесоспуск |
Лесоспуски |
70 | |||
|
66 |
Пр.-пожар. разрыв |
Противопожарные разрывы |
71 | |||
|
67 |
Минполоса |
Минирализированные полосы |
72 | |||
|
68 |
Барьер |
Противопожарные барьеры из лиственных пород |
73 | |||
|
69 |
Пр.-пожарные |
74-78, 84-91, 100 | ||||
|
70 |
Отдых |
92-98 | ||||
|
71 |
Прочие строения |
Населенные пункты, конторы и т.п. |
79-83,120-127 | |||
|
72 |
Зоны ПХС |
Зоны действия ПХС существующих и проектируемых (цвет) |
101-102 | |||
|
73 |
Наземн. охрана |
Зоны наземной охраны |
103 | |||
|
74 |
Авиа. охрана |
Зоны авиаохраны |
104 | |||
|
75 |
Гидрография |
Пожарные водоемы, береговые линии, ручьи, руки, озера, пруды, магистральные канавы и прочее |
105-112 | |||
|
76 |
Канав |
Канавы |
107 | |||
|
77 |
Карьер |
Овраги, карьеры |
115 | |||
|
78 |
Рельеф |
Хребты, тальвеги ущелий (сухие) |
113, 114 | |||
|
79 |
Пески |
пляжи, побережья |
149 | |||
|
80 |
Текст |
Названия, номера и прочие надписи |
| |||
|
81 |
Номер кв. и пл. |
Номер квартала и площадь |
154 | |||
|
82 |
Формулы |
Формула |
| |||
|
83 |
Угодья |
Угодья |
128-148,150-153 | |||
|
84 |
Растр …. |
Растровая форма объекта |
| |||
|
85 |
Сетка(8,10,25) |
Сетка с указанием расстояния |
| |||
|
86 |
Картуш |
Зарамочное оформление |
| |||
|
87 |
Легенда |
Таблица условных знаков |
| |||
|
88 |
Полигон–выдел |
Полигоны выделов |
| |||
|
89 |
Полигон-кварт. |
Полигоны кварталов |
| |||
|
90 |
Полигон кат.-зем. |
Полигоны образованные в пределах квартала с учетом категорий земель |
| |||
|
91 |
Ситуация |
Все линейные объекты , являющиеся границами площадей |
| |||
|
92 |
Полигон плана |
Полигон плана, планшета |
| |||
|
|
|
|
| |||
|
Планы лесонасаждений ,схемы
| ||||||
|
93 |
Картуш меропр. |
Зарамочное оформление плана по мероприятиям |
| |||
|
94 |
Картуш породы |
Зарамочное оформление плана неокрашенного и по породам |
| |||
|
95 |
Легенда породы |
Условные знаки с необходимой окраской по породам |
| |||
|
96 |
Легенда меропр. |
Условные знаки с необходимой окраской по мероприятиям |
| |||
|
97 |
Легенда неокр. |
|
| |||
|
98 |
Породы |
Окраска по породам и группам возраста |
| |||
|
99 |
Мероприятия |
Окраска по хозмероприятиям |
| |||
|
100 |
Фонд |
Окраска эксплуатационного фонда |
| |||
|
101 |
Форма №...... |
Слайд формирования обходов, техучастков, планшетов |
| |||
|
102 |
Противопож. |
Окраска по |
| |||
|
103 |
Кат. защитности |
Окраска по категориям защитности |
| |||
|
104 |
Населен. пункты |
Населенные пункты с топокарт |
| |||
|
105 |
Автомобильные |
Автомобильные дороги с топокарт |
| |||
|
106 |
Железные |
Железные дороги с топокарт |
| |||
|
107 |
Прочие дороги |
Прочие дороги с топокарт |
| |||
|
108 |
Гидр. с топокарт |
Гидрография с топокарт |
| |||
|
109 |
Отмывка с-2 |
Границы сельхоз. земель | ||||
|
110 |
Отмывка с-4 | |||||
|
111 |
Отмывка е-2 |
Границы областей, районов | ||||
|
112 |
Отмывка е-4 | |||||
|
113 |
Отмывка к-2 |
Государственная граница | ||||
|
114 |
Отмывка к-4 | |||||
|
115 |
Отмывка ос-2 |
Границы лесохозяйственных земель | ||||
|
116 |
Отмывка ос-2 | |||||
|
117 |
Отмывка б-2 |
Береговые линии | ||||
|
118 |
Отмывка б-4 | |||||
|
119 |
Номер кв. совх. |
Номера кварталов совхозных лесов |
| |||
|
120 |
Гр. кв. совхозов |
Квартальная сеть совхозных лесов |
| |||
|
121 |
Номер квартала |
Нумерация кварталов на схемах |
| |||
|
122 |
Номер л-ва (с) |
Номер лесничества (сельхоз.) |
| |||
|
123 |
Номер л-ва госф. |
Номер лесничества, лесхоза |
| |||
Содержание
|
Введение |
3 |
|
1. Лесная картография как часть лесоустроительного производства |
4 |
|
1.1. Общие положения о порядке создания лесных карт |
4 |
|
1.2. Особенности изготовления лесных карт при разных видах лесоустройства |
5 |
|
1.3. Исходные материалы для изготовления лесных карт |
5 |
|
1.4. Создание лесных карт по традиционной технологии |
7 |
|
1.5. Создание лесных карт по ГИС-технологии |
9 |
|
2. Основы работы с ГИС-проектом |
14 |
|
2.1. Географическая информационная система WinGIS |
14 |
|
2.2. Структура ГИС-проекта |
15 |
|
2.3. Содержание слоев |
15 |
|
2.4. Условные знаки |
16 |
|
2.5. Основные операции с проектом |
16 |
|
2.6. Создание резервных копий |
18 |
|
3. Растровые изображения |
19 |
|
3.1. Свойства растровых моделей |
19 |
|
3.2. Работа с растрами при создании лесных карт |
20 |
|
3.3. Сканирование исходных картографических материалов |
20 |
|
3.4. Вставка растровых изображений в ГИС-проект, трансформация и преобразование растров, их координатная привязка |
20 |
|
3.4.1. Создание сети опорных точек |
21 |
|
3.4.2. Загрузка растра в проект |
21 |
|
3.4.3. Изменение размеров растра |
22 |
|
3.4.4. Преобразование растрового изображения |
23 |
|
3.4.4.1. Линейное преобразование |
23 |
|
3.4.4.2. Преобразование Хельмерта |
24 |
|
3.4.4.3. Программа ADJUST |
24 |
|
3.4.4.4. Модуль «Омега-Фото» |
27 |
|
3.4.5. Координатная привязка растровых изображений |
29 |
|
4. Векторные изображения |
31 |
|
4.1. Свойства векторных моделей |
31 |
|
4.2. Создание векторных изображений |
31 |
|
4.3. Сравнение векторных и растровых моделей |
33 |
|
4.4. Основные стадии векторизации лесных карт |
35 |
|
4.5. Векторизация лесоустроительного квартала |
35 |
|
5. Пространственный анализ в ГИС |
36 |
|
5.1. Возможности пространственного анализа |
37 |
|
5.2. Использование функций пространственного анализа при работе с ГИС-проектом лесничества |
38 |
|
5.3. Создание тематических карт и площадных диаграмм |
41 |
|
Контрольные вопросы по курсу “Лесная картография” |
43 |
|
Список литературы |
44 |
|
Приложение 1. Перечень наименований слоев для электронных картографических материалов |
45 |
|

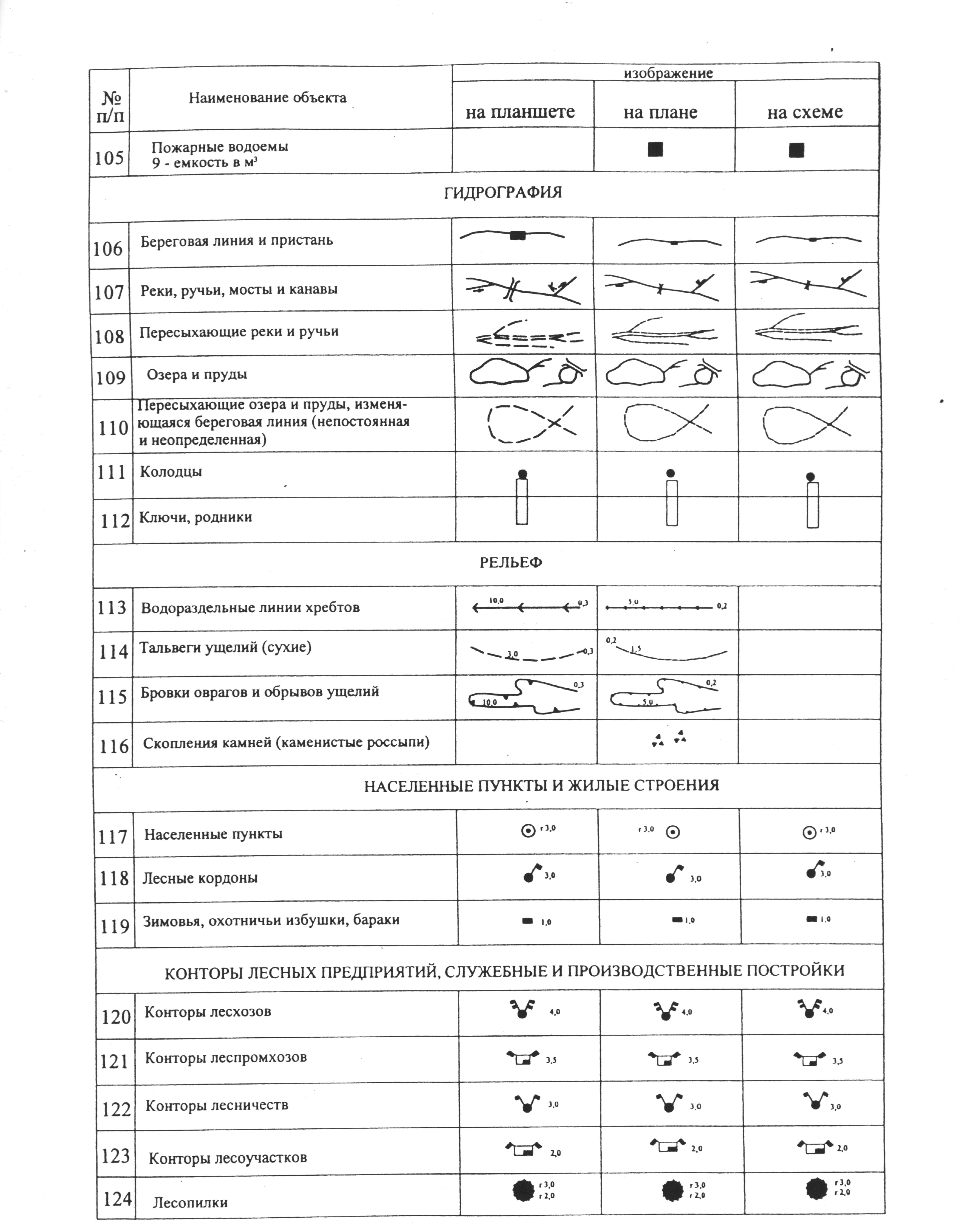

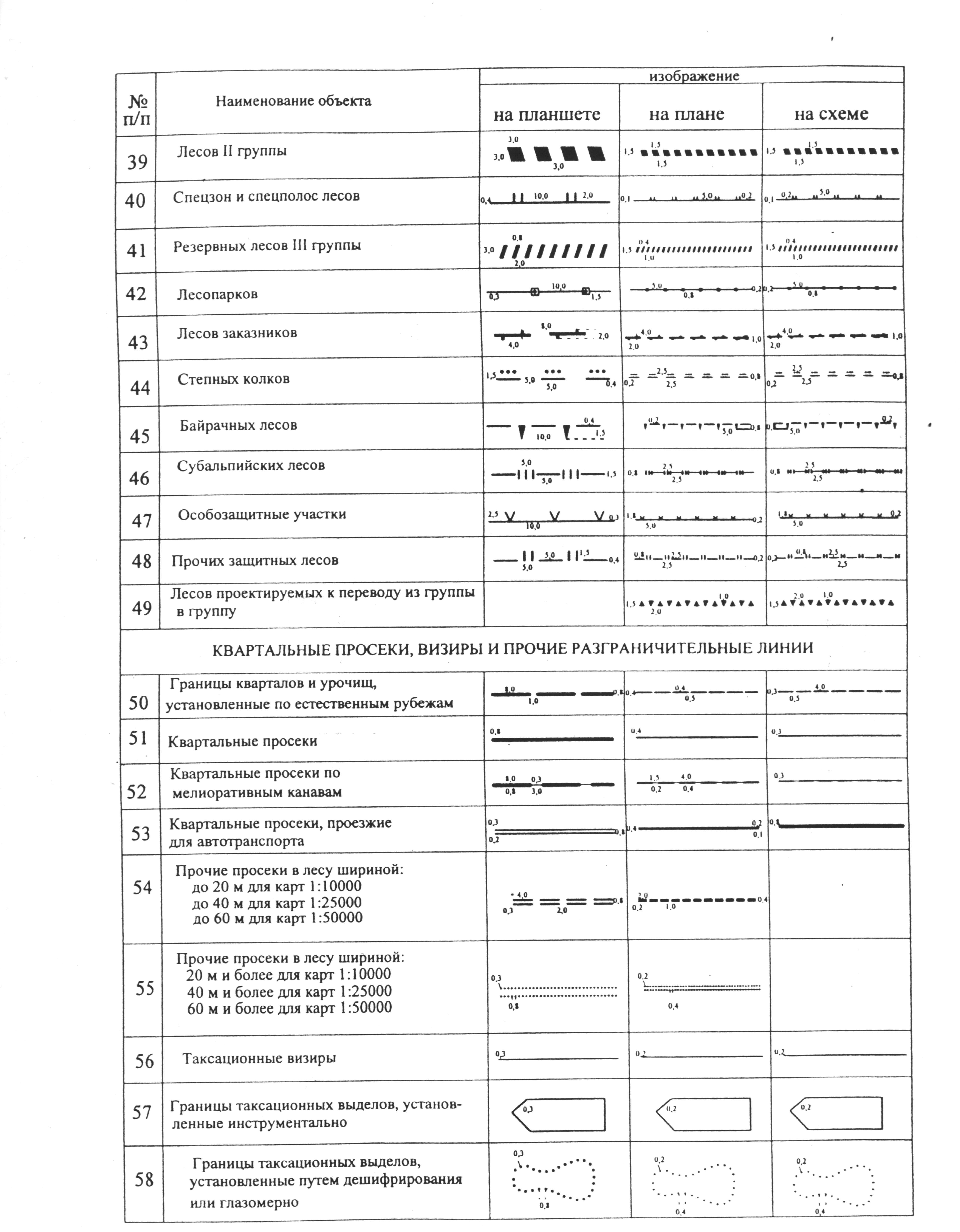

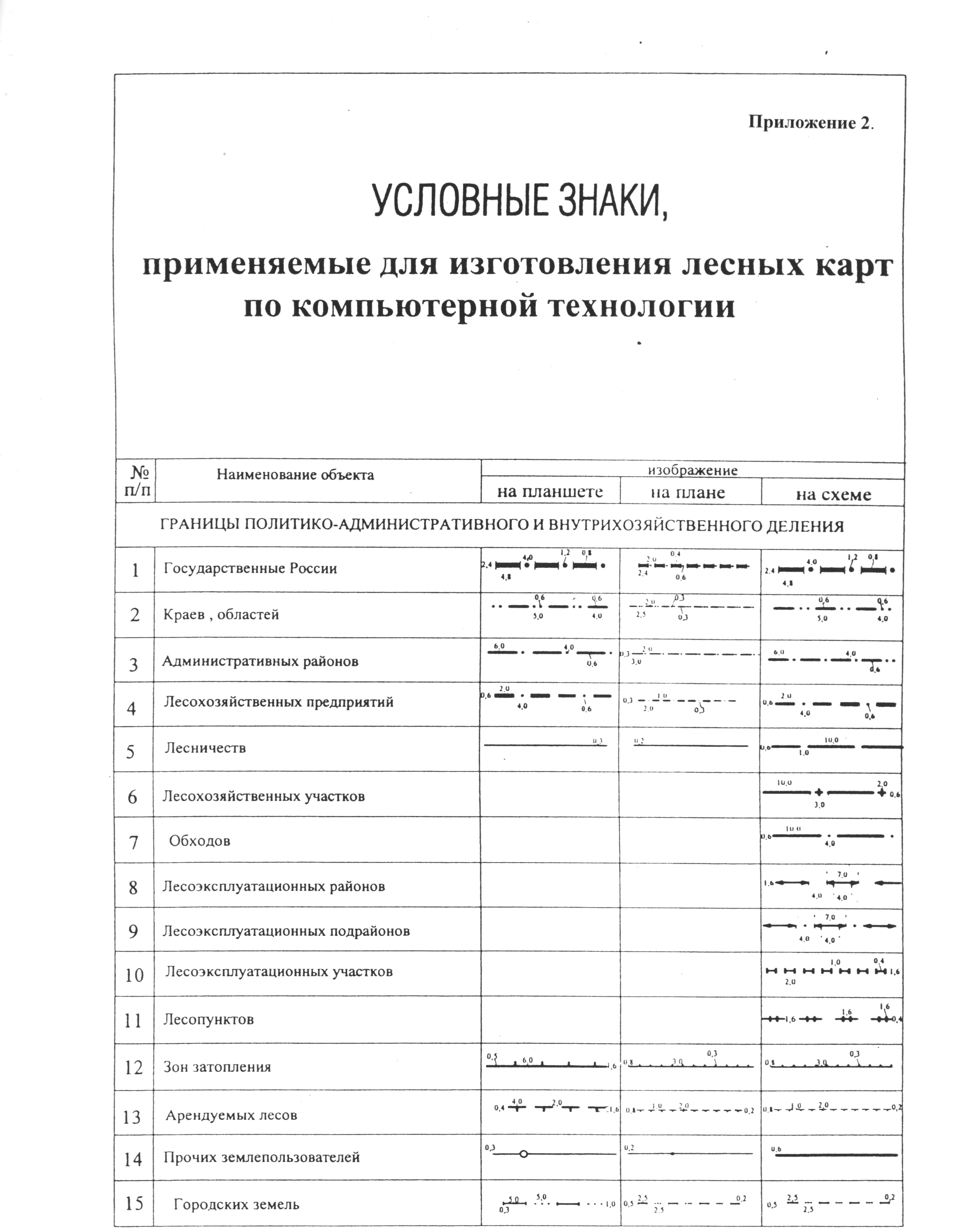

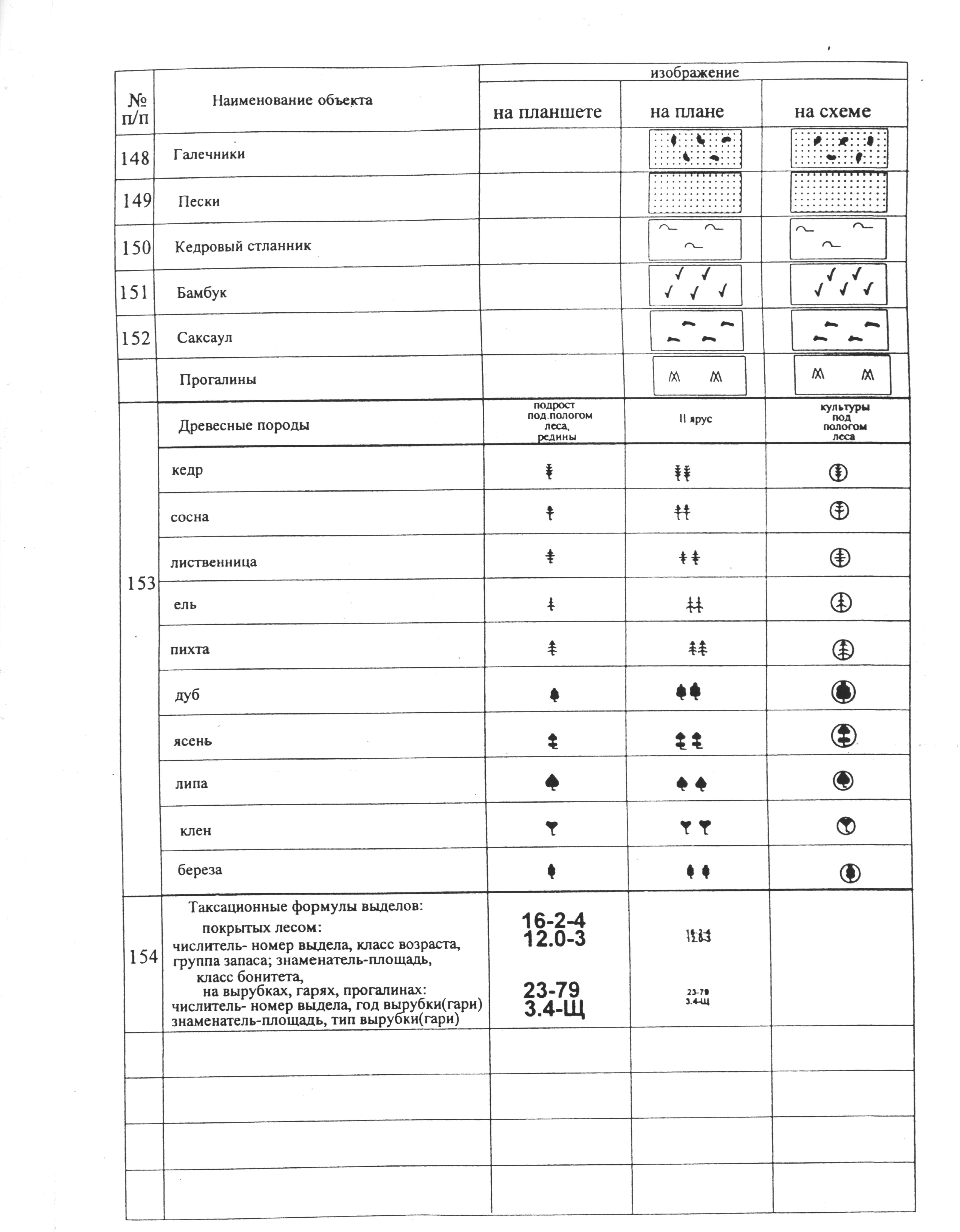

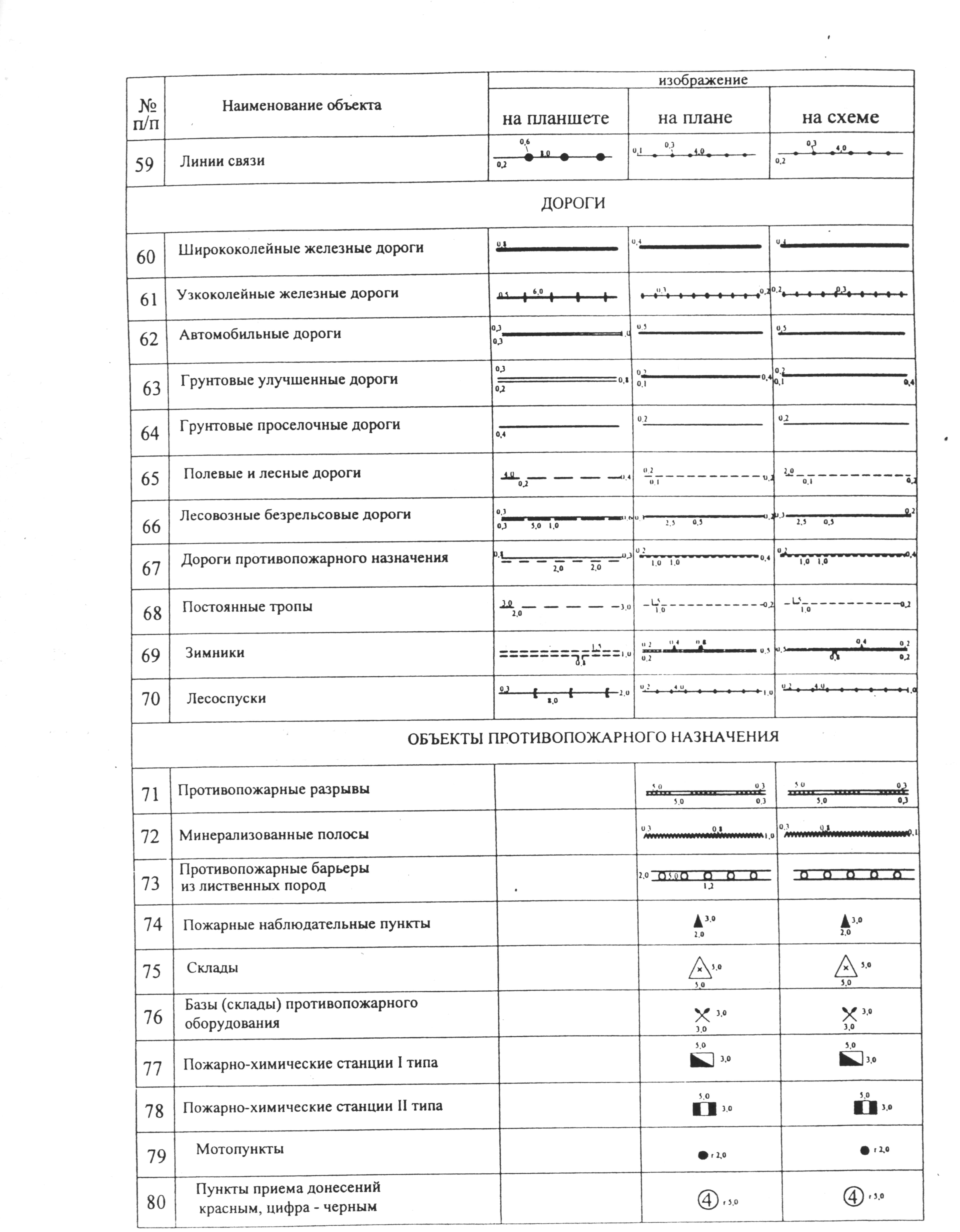

Приложение 2. Условные знаки, применяемые для изготовления лесных карт по компьютерной технологии |
48 |
|
Содержание |
56 |
