Ходовая часть ВАЗ 2170
Передняя подвеска
21

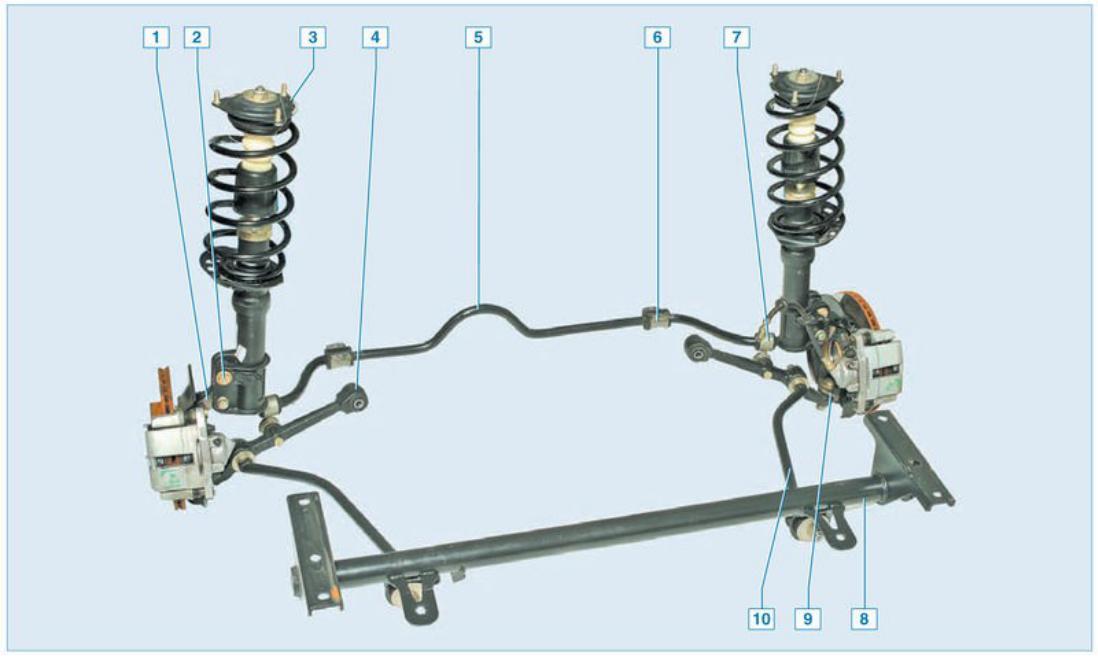

Ходовая часть ВАЗ 2170
1 — шаровая опора;
2 — ступица;
3 — гайка подшипника ступицы;
4 — защитный колпак;
5 — подшипник ступицы;
6 — поворотный кулак;
7 — гайка;
8 — диск тормозного механизма переднего колеса;
9 — щит тормозного механизма;
10 — эксцентриковый (регулировочный) болт;
11 — поворотный рычаг;
12 — пружина передней подвески;
13 — шток амортизатора;
14 — верхняя чашка пружины;
15 — верхняя опора амортизаторной стойки;
16 — гайка штока амортизатора;
17 — подшипник верхней опоры амортизаторной стойки; 18 — прокладка пружины;
19 — буфер хода сжатия передней подвески;
20 — защитный кожух;
21 — корпус стойки;
22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 23 — растяжка передней подвески; 24 — вал привода переднего колеса;
25 — штанга стабилизатора поперечной устойчивости;
26 — стойка стабилизатора поперечной устойчивости;
27 — рычаг передней подвески
22

Рулевое управление ВАЗ 2170
1 — правая рулевая тяга в сборе;
2 — правая опора рулевого механизма;
3 — скоба опоры рулевого механизма;
4 — промежуточный карданный вал;
5 — электроусилитель;
6 — рулевое колесо;
7 — труба рулевой колонки;
8 — левая опора рулевого механизма;
9 — рулевой механизм;
10 — левая рулевая тяга в сборе
23

Рулевое управление ВАЗ «Классика»
24

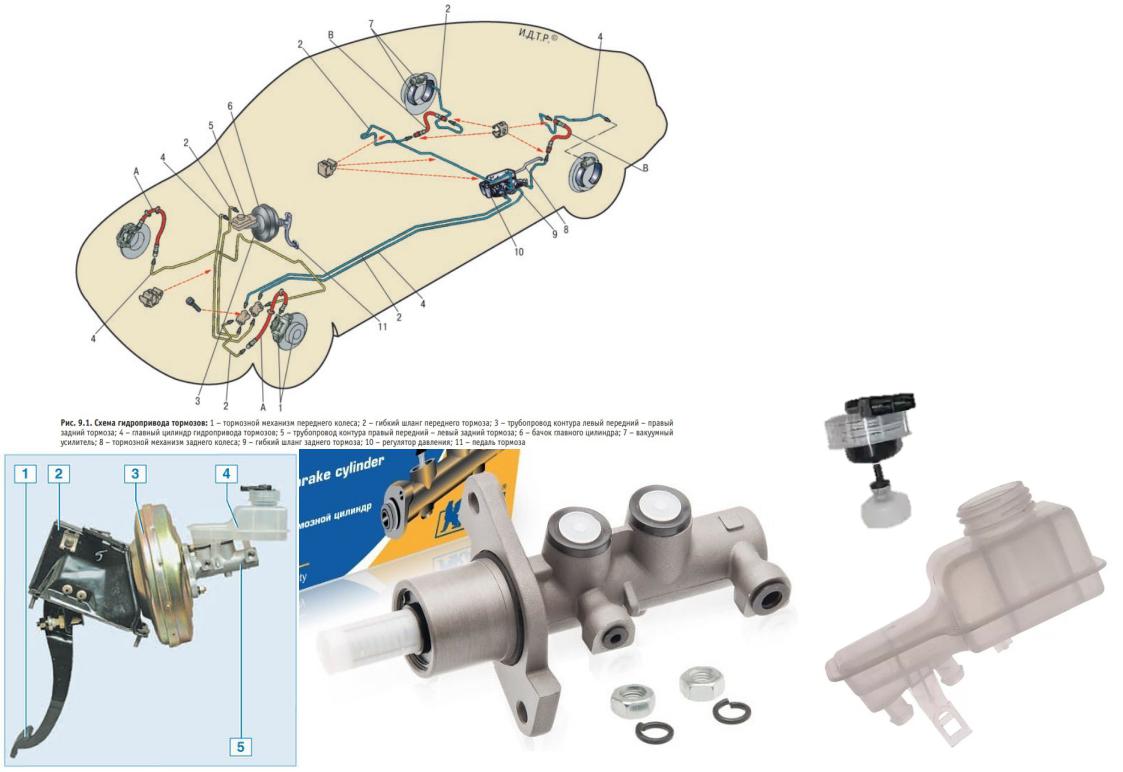

Тормозная система ВАЗ 2170
1 — диск тормозного механизма переднего колеса; 2 — трубка тормозного механизма переднего колеса;
3 — шланг тормозного механизма переднего колеса; 4 — бачок гидропривода;
5 — главный тормозной цилиндр;
6 — вакуумный усилитель;
7 — педаль тормоза;
8 — трубка тормозного механизма заднего колеса; 9 — регулятор давления;
10 — тормозной механизм заднего колеса; 11 — шланг тормозного механизма
заднего колеса; 12 — плавающая скоба
25

Тормозная система ВАЗ 2170
26

Тормозная система ВАЗ 2170
27

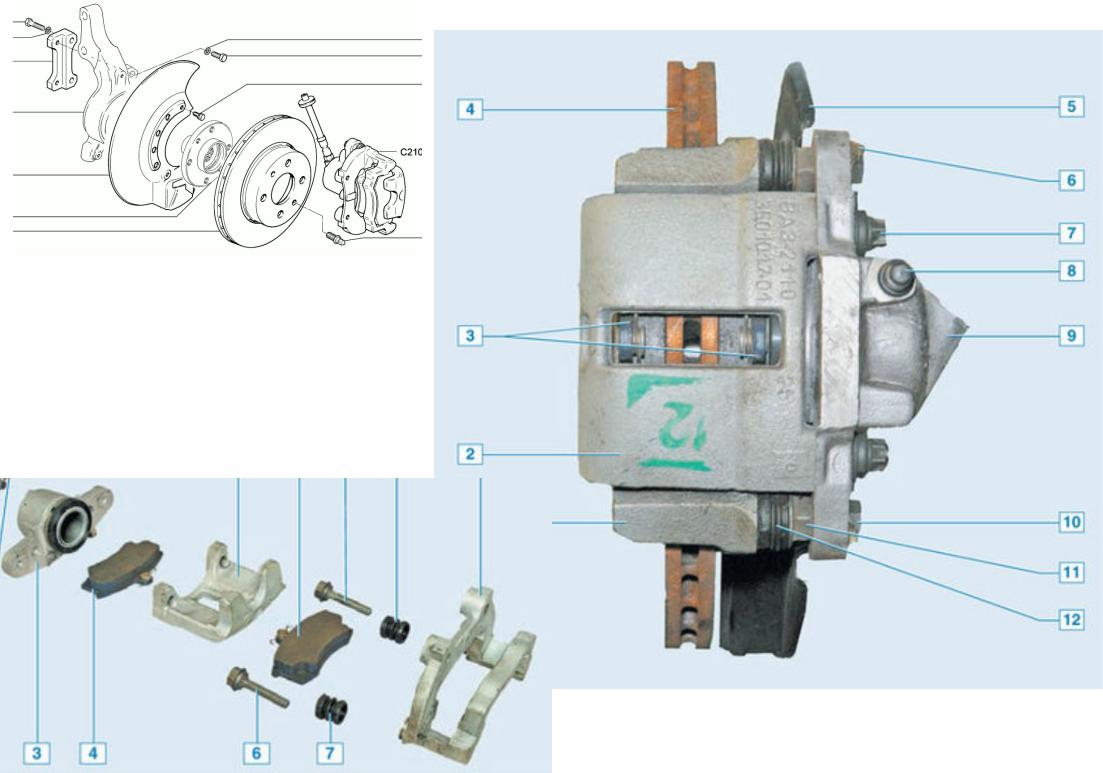

Передний тормозной механизм ВАЗ 2170
1 — направляющая колодок;
2 — суппорт;
3 — тормозные колодки;
4 — диск тормозного механизма;
5 — щит тормозного механизма;
6 — стопорная пластина;
7 — винт крепления корпуса цилиндра к суппорту;
8 — штуцер прокачки гидропривода тормозов;
9 — колесный цилиндр;
10 — болт крепления цилиндра к направляющему пальцу;
11 — направляющий палец;
12 — чехол направляющего пальца
28

Задний тормозной механизм ВАЗ 2170
29

Вакуумный усилитель тормозов
1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – втулка крепления обратного клапана; 10 – обратный клапан; 11 – штуцер крепления шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы
Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В.
Камера А соединена с впускной трубой двигателя через обратный клапан наконечника 11 и шланг. Корпус 24 клапана пластмассовый. На выходе из крышки он уплотнен гофрированным защитным чехлом 16. В корпусе клапана установлен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.
При нажатии на педаль перемещаются толкатель 18 и поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который воздействует на поршень главного цилиндра.
При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С |
|
камеры А и В сообщаются между собой |
