Как и в методических материалах начнем с выбора разъемов. Нам нужно подобрать несколько разъемов. Для питания, интерфейса SWD, USB 2.0 FL, МКИО.
Для питания подойдет разъем XT30PW-M (до 60В) https://www.chipdip.ru/product/xt30pw- m?utm_source=direct&utm_medium=cpc&position_type=premium%7Ck50id%7C 010000002651718_2651718%7Ccid%7C60323483%7Cgid%7C4964157771%7Caid %7C12395700746%7Csrc%7Csearch_none&utm_campaign=Y_dinamicheskaya&u tm_content=text9_ya&utm_term=&yclid=9452862643006865407
Для SWD подойдет разъем PLS-5R (DS1022-1x5R) https://www.chipdip.ru/product/pls-5r

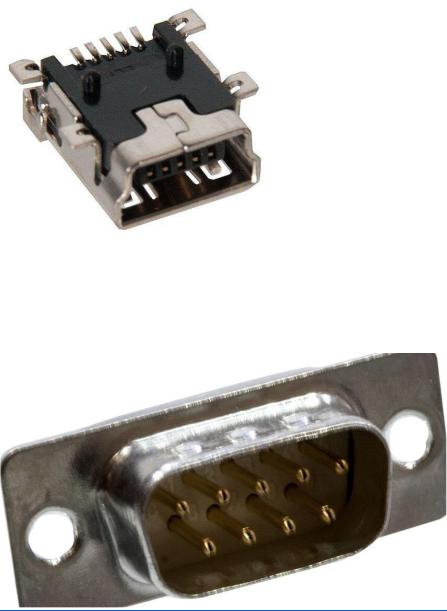

Для USB 2.0 FS подойдет разъем USB 2.0 Mini B https://market.yandex.ru/product--razem-usb-2-0-mini-b-montazh-na-platu- smd/1401970198?cpc=U0LKrkkctYYmB0pNPWT8jPuGvv49deIn509rVgyJ5KdEtiDmBjQGYRhzmZECGqyr0DnjhuirzjgKRKHJhS9Zbgbm7 1KYqOzVIimWnkGBUJEgfLbEoHXaVLKdonRW2oN4lPrpnyT5IZDbYtWJAZ0CIqyJkm- F3A_Tzjxsx96TDnr0RPRjPHC-V_0D7-jowoqZc_QeZkzOVQ_nzjLCNOiBxU6Ca2F- LTpnfr-
9h1dilkZ25cV9cdmLNi1fGTIBBFXkj7rFIi1v14DG_ZJiesMw%2C%2C&cc=Ci4xNjk4MT czMTIxNzk2LzE1MGJjNWRiYWI4MzdiZjNlYzE3YjFiZDdhMDgwNjAwEOYBgH3m7QY %2C&sku=101393189146&from=premiumOffers&from-show- uid=16981731223385998946806002&dowaremd5=BH8Xp87Qt3xPzpFcQDOzqA&sponsored=1&uniqueId=922742
Для МКИО подойдет разъем Dsub DB9 https://www.chipdip.ru/product0/8003933011
Для управления выберем подходящий микроконтроллер –
STM32G431K8T6.
