Пример спектра КР

Релей

Стокс-Раман

Антистокс-Раман

52

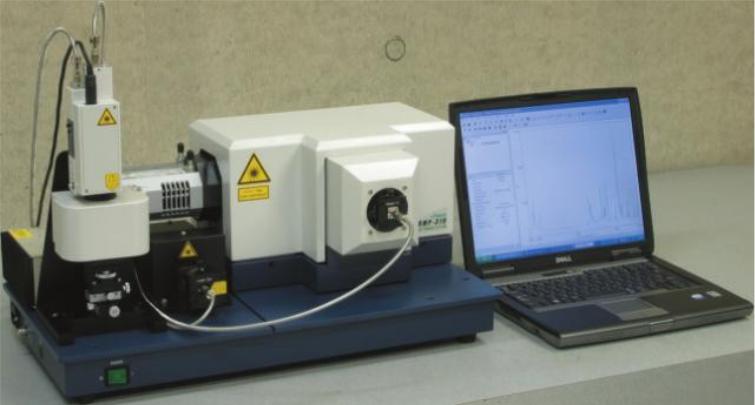

Основные блоки установки для снятия спектров КР

Трудности в получении спектров КР интересующего вещества связаны с малой интенсивностью линий комбинационного рассеяния (10-5 - 10-6 от интенсивности возбуждающей линии).

1.Источник возбуждения (лазер или ртутная лампа)

2.Осветитель

3.Кювета с исследуемым веществом

4.Спектральный прибор (монохроматор)

5.Фотоприемник

6.Система регистрации

53

Схема установки со спектрометром ИСП-15

54

Преимущества КР спектроскопии

•Правила отбора для ИК и КР спектроскопии различаются, В ИК поглощении важно изменение величины дипольного момента под действием возбуждающего излучения. В спектре КР нормальное колебание будет активно, если оно приводит к изменениям поляризуемости молекул. Поэтому некоторые колебания могут быть активными только в ИК, либо только в КР спектрах

(полностью симметричные колебания являются активными в КРС).

•Некоторые колебания по своей природе слабы в ИК и сильны в спектрах комбинационного рассеяния (растяжение-сжатие С≡С, C=C, C=P, S—S, S—P связей).

•Обычно диаметр лазерного пучка составляет 1–2 мм и следовательно необходима небольшая площадь образца для получения КР спектра.

56

Преимущества КР спектроскопии

•Неразрушающий характер анализа методом КРС дает возможность исследовать молекулярную структуру биополимеров.

•Поскольку вода практически не даёт вклада в спектр КР, можно легко получать КР спектры различных водных растворов без серьёзных помех.

•Спектры КР гигроскопичных или воздушно- чувствительных образцов могут быть получены путём размещения образцов в герметичной стеклянной трубке (стекло также «прозрачно» для КРС).

•Применение в качестве источника возбуждающего излучения лазера с частотой в ближней ИК-области практически полностью устраняет флуоресценцию образца.

•Быстрая съемка спектров КР позволяет избежать термической деструкции образца.

57
