Цель операции — повышение качества поверхности путем диспергирования частиц материала с микровыступов поверхности и пластического течения поверхностного слоя материала с заполнением микроуглублений. Частота вращения полировальника — 1500-
1800 об/мин.
Полирование
Пневматическая пальцевая шлифовальная машинка повышенной мощности. Применяется для финишных работ на
инструментах для шлифования, снятия заусенец,
фрезерования и полирования деталей.
Галтовка
Галтовку применяют для очистки мелких деталей простой формы, удаления заусенцев, сглаживания острых кромок. Эти процессы протекают вследствие трения деталей друг о друга при перемешивании их во вращающихся барабанах или виброустановках.
Часто галтовку проводят в абразивной среде. Частота вращения барабана зависит от его размеров и лежит в пределах 20-120 об/мин. С уменьшением размеров барабана частоту его вращения увеличивают. Процесс галтовки отличается простотой, производительностью и не требует высокой квалификации персонала.
Галтовка
Галтовочные или притирочные тела
(чипсы) – это специально изготовленный шлифовальный инструмент в виде треугольной призмы высотой 3-30 мм и цилиндра диаметром 2,5-30 мм с абразивным компонентом (микрошлифпорошком) или без него
(фарфоровые чипсы), с прямым или
косым срезом.
Разновидности галтовки. Различают сухую и мокрую галтовку
При сухой галтовке в барабан вместе с деталями помещают древесные опилки, обрезки кожи, крокус, глинозем. Так можно подготовить крепежные детали и несущие конструкции под покрытие.
При мокрой галтовке барабан заполняют водой или специальной жидкостью с абразивом. Этот процесс более производительный и более универсальный, так как пригоден для различных деталей. Чаще всего при галтовке выбирают весовое отношение деталей к рабочей среде от 1 : 2 до
1 : 10.

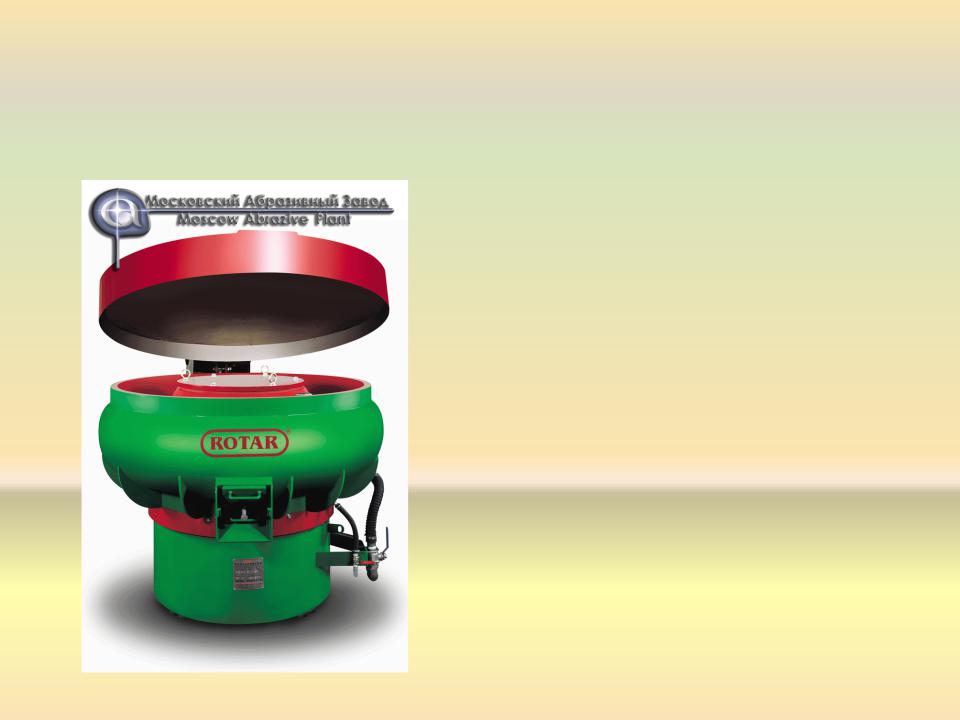

Виброгалтовка
Применяется с керамическими или пластиковыми наполнителями.
415073 Наполнитель для галтовки (стальные шарики d=2,0 мм) 415087 Наполнитель для галтовки (стальные шарики d=1,6 мм) 415088 Наполнитель для галтовки (стальной сателлит 3x5)
415098 Наполнитель для галтовки (стальные шарики d=0,8 мм) 415207 Наполнитель для галтовки (стальные диагонали 1,5
Установка магнитной механической полировки
«MG/15»
Принцип действия установки основан на активной обработке поверхностей помещенных в барабан изделий, вращающихся под действием переменного магнитного поля обрабатывающими телами. В качестве обрабатывающих тел применяются "иголки" из нержавеющей стали.
Крацевание
Крацевание — это процесс очистки посредством щетки.
Его проводят после шлифовки или после очистки парами растворителя. Зачистку плат перед сверлением отверстий
проводят, например, пневматической круглой щеткой
при помощи слабощелочного раствора и порошка пемзы.
