работ по дисциплине “ Архитектурное проектирование” для студентов I курса направления “ Архитектура” – Н.Новгород, ННГАСУ, 2003.
10.Большой иллюстрированный словарь иностранных слов: 17000 слов, - М.:
АСТ: Астрель, 2006. – 957, [3] с.
11.Государственные стандарты:
ГОСТ 2.302-68 ЕСКД. Масштабы; ГОСТ 2.303-68 ЕСВД. Толщина линий; ГОСТ 2.304-81 ЕСКД. Шрифты;
ГОСТ 2.305-68 ЕСКД. Изображения / виды, разрезы, сечения / ГОСТ 2.306-68 ЕСКД. Условные обозначения;
ГОСТ 21.501-98 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей.
Приложение № 1 Соотношение единиц старинных измерений.
|
|
Мера длины |
|
|
|
|
|
|
|
|
|
1 |
сантиметр |
|
0,378 |
дюйма |
|
1 |
метр |
|
1,09 |
ярдов |
|
1 |
км |
|
0,6 мили |
||
1 |
вершок |
|
4,445 |
см (1 ¾ дюйма) |
|
1 |
аршин |
|
71,12 |
см (16 вершков) |
|
1 |
сажень ( Петровская ) |
|
2,1336 м (3 аршина) |
||
1 |
верста |
|
1,0668 км |
||
1 |
пядь |
|
22,3 |
см (4 вершка) |
|
1 |
дюйм |
|
2,54 |
см |
|
1 |
фут |
|
30,48 |
см |
|
1 |
миля |
|
1,609 |
км |
|
|
|
|
|
|
|
41
Приложение № 2 Пример оформления кроки.
Рис. 30. Фасад (вверху).
Фасад с показом профиля по внешнему контуру и деталей карниза и арки (внизу).
42
Приложене № 3 Пример оформления обмерного чертежа.
Рис. 31. План первого этажа. Особняк А.В. Маркова в Н. Новгороде. Чертеж выполнили арх. В.М. Кагоров, арх. В.Н. Котов. 2008 г.
43
Рис. 32. (Продолжение рис. 30.)
44
Рис. 33. Поперечный разрез и дворовый восточный фасад. Совмещение разреза и фасада. Особняк А.В. Маркова в Н. Новгороде. Чертеж выполнили арх. В.М. Кагоров, арх. В.Н. Котов. 2008 г.
45
Приложение № 4 Примеры выполнения учебных работ. Обмерные чертежи.
Рис. 34. Фасад с указанием плана стены первого этажа по внешнему контуру. Дом № 2 по ул. М.Ямская в Н.Новгороде. Чертеж выполнила ст. Горелышева Д. 2010 г.
46

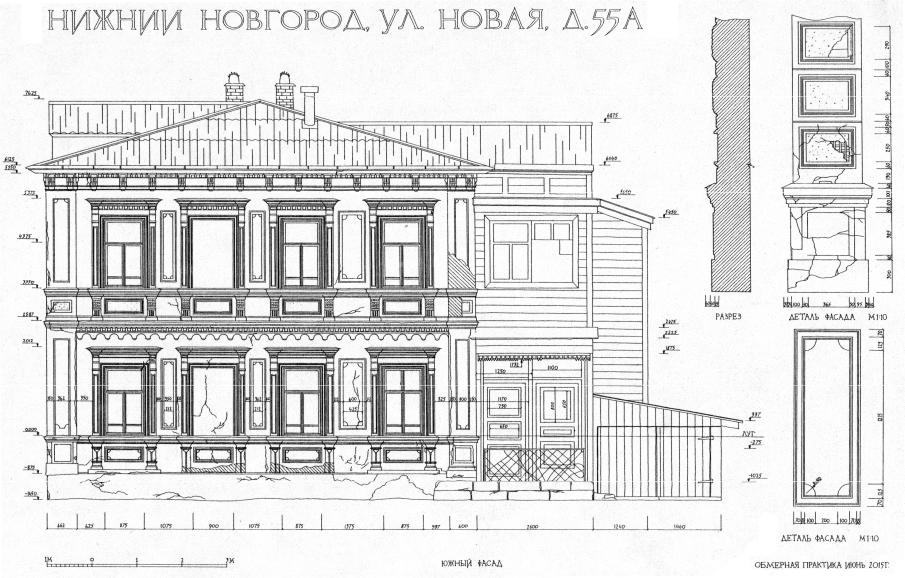

Рис. 35. Южный фасад. Деталь фасада с указанием профиля. Оштукатуренный деревянный жилой дом №55А по ул. Новой в Н.Новгороде. Чертеж выполнил ст. Симонов О. 2015
47
Рис. 36. Восточный фасад с указанием плана стен первого этажа по внешнему контуру. Деталь обкладки оконного проема Д1. Деталь подоконного пояса Д2. Кирпичный жилой дом №22, по ул. Добролюбова в Н.Новгороде. Чертеж выполнила ст. Щербакова Е. 2015 г.
48
Рис. 37. Фрагмент фасада с указанием плана стен первого этажа по внешнему контуру и абриса стен третьего этажа по эркеру. Деревянный 3-х этажный жилой дом №5, по ул. Костина в Н.Новгороде (первый этаж кирпичный). Чертеж выполнила ст. Уржумова А. 2011г.
49
Рис. 38. Пилястра западного фасада деревянного жилого дома №4 по ул. Добролюбова в Н.Новгороде. С указанием стены, обшитой профилированной доской. Сечение пилястры А-А по внешнему контуру. Деталь верхней части и база пилястры. Чертеж выполнила ст. Клименко Е. 2013 г.
