торговую галерею «Эволюция». В ней располагаются выходы к мосту Багратион, а также к станции метро «Выставочная». Кровля стилобата выполняет роль площадки для кафе, фонтанов и озеленения. Под самим стилобатом находится парковка для автомобилей.

Башня получала название из-за схожести с молекулой ДНК. Форма символизирует идею эволюционного развития человеческого разума и интеллекта. Две спиралеобразные белые ленты закручивают башню и плавно соединяются в металлической конструкции на кровле. Изящность придают две асимметричные арки пролётом 41 метр, визуально они соединяют два противоположных фасада и придают вид «короны». Двухсотметровое творение из бетона и стекла воплощает невесомость конструкции, башня словно не подчиняется законам физики.

Каждый последующий этаж башни повёрнут на 3 градуса относительно предыдущего. Это создаёт эффект «закрученности» (спирали). Таким образом, самый верхний этаж смещён более чем на 156 градусов относительно нижнего. Скелет башни состоит из центрального ядра и восьми колонн с 15 – метровыми пролётами между осей, они стоят строго вертикально на всё здание. Геометрию спирали повторяют лишь четыре угловых опоры башни. В ходе проекта была запроектирована самоподъёмная система опалубки, которая выполняла также функции ветрозащиты и рабочей платформы. Благодаря этим технологиям, скорость возведения этажа составляла 6 дней. При остеклении фасада применялись однокамерные холодногнутые стеклопакеты с зеркальным стеклом.

Рис. 1. Центральное ядро башни.

Также, в здании было применено уникальное решение ThyssenKrupp для лифтов. Таким образом, в одной лифтовой шахте перемещаются две кабины независимо друг от друга. Это, в свою очередь, позволило сократить число лифтовых шахт с 12 до 10.

540

Несмотря на необычную форму здания, фасад выполнен из абсолютно плоских стеклопакетов, изготовленных по уникальной технологии «холодного» гнутья. При производстве подобной фасадной панели, стеклопакет помещается в проём рамы и благодаря собственному весу он терпит деформацию, тем самым принимая форму рамы без применения какого-либо термического воздействия. Максимально допустимая деформация одного угла стеклопакета из плоскости – не более 50 мм. В конечном итоге, фасад создаёт иллюзию целостной конструкции из стекла, выгнутой по спирали. На данный момент этот витраж – самый большой по площади холодногнутый фасад в мире.

Рис. 2. Процесс остекления фасада.

Помимо всего вышеперечисленного, данный фасад таит в себе ещё одну уникальную особенность. Модульные стеклопакеты создают оптическую иллюзию, отражая панорамы перевёрнутыми под углом 90 градусов. Таким образом, облака плывут в отражениях фасада снизу-вверх, либо наоборот (это зависит от места, с которого вы смотрите).

Суммарная площадь всех фасадов составляет 40500 м², из них 34500 м² занимают витражи, расположенные с 3 по 51 этажи. Каждый этаж состоит из отдельных блоков. Всего на этаже их 108, высотой 4.3 м и шириной 1.5 м. Работа по установке стеклопакетов была поручена немецкой фасадной компании Josef Gartner.

541

Литература

1.Башня Эволюция / [Интернет-источник]: https://ru.wikipedia.org/wiki/Эволюция_(башня)

2.Инновации, использованные в башне Эволюция в Москва сити / [Интернет-источник]: https://www.ivd.ru/stroitelstvo-i-remont/otdelocnye- materialy/era-obnovlenia-arkie-kraski-bradajt-21062

С.В. Юдина

ФГБОУ ВО «Нижегородский государственный архитектурно-строительный университет»

АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЗДАНИЯ НА КОТЕЛЬНИЧЕСКОЙ НАБЕРЕЖНОЙ

13 января 1947 года Совет Министров принял постановление 53 о строительстве в Москве многоэтажных зданий, в день празднования 800летия Москвы. Этот дом стал символом Советской эпохи и первым жилым комплексом в СССР: просторные отделочные квартиры, детский сад, парковки, кинотеатр, магазины, служба быта. Курировал строительство сам Лаврентий Берия.

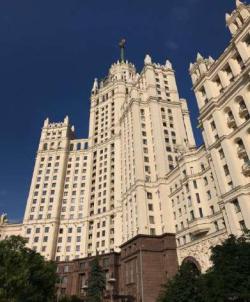

Рис. 1. Центральный корпус. Наше время.

Высотный дом на Котельнической – 176 метров в высоту, 10 метров под землёй и 32 этажа. Здание возводилось в течение четырех лет – с 1948 по 1952 год. Дмитрий Чечулин и Андрей Ростковский – главные

542

архитекторы страны – работали над этим проектом. Сталин говорил: «ЗДЕСЬ БУДУТ ЖИТЬ НАШИ ЛЮДИ».

Для строительства высотки было «зачищено», то есть, буквально стерто с лица земли несколько старомосковских переулков – Большой и Малый Подгорные, Свешников и Курносов.

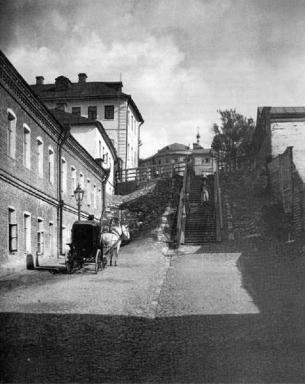

Рис. 2. Свешников переулок, 1900-1910.

Строительство здания на Котельнической началось еще в 1937 году, но с началом Второй мировой войны советское правительство прекратило работу над дорогостоящим проектом. Вскоре после окончания Великой Отечественной руководство страны одобрило возобновление строительства.

Высотка на Котельнической набережной строилась силами заключенных. Известно, что они не только строили здание, но и позировали для скульпторов, работавших над монументальными барельефами.

Центральный корпус дома увенчан обелисками, скульптурными группами, фигурными парапетами. Три более низкие башни и боковые крылья защищают здание с флангов. Этот дом – яркий представитель советского классицизма и обладает охранным статусом как памятник архитектуры.

В ходе строительства инженеры столкнулись с многочисленными проблемами.

543

Во-первых, слабые московские грунты – супеси, пески, суглинки – не подходят для строительства высоких тяжелых зданий. Чтобы решить эту задачу, пришлось создавать массивные дорогостоящие фундаменты.

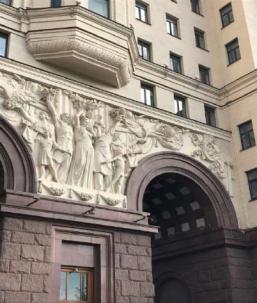

Рис. 3. Детализованные и шикарно проработанные скульптуры.

Во-вторых, у отечественных специалистов отсутствовал соответствующий опыт, поэтому учиться им приходилось непосредственно на строительной площадке.

В-третьих, в стране отсутствовала необходимая техника.

Создание небоскрёбов стимулировало развитие строительной промышленности. Поскольку высотные дома возводились из монолитного железобетона с использованием готовых плит, в Люберцах и Кучине были созданы соответствующие заводы. Конструкторы П. П. Велихов, И. Б. Гитман и Л. Н. Щипакин разработали башенные краны УБК, максимальная грузоподъёмность которых составляла 15 тонн. Машина поднимала сама себя с этажа на этаж по мере роста здания. Строители начали использовать новые стеновые материалы.

544

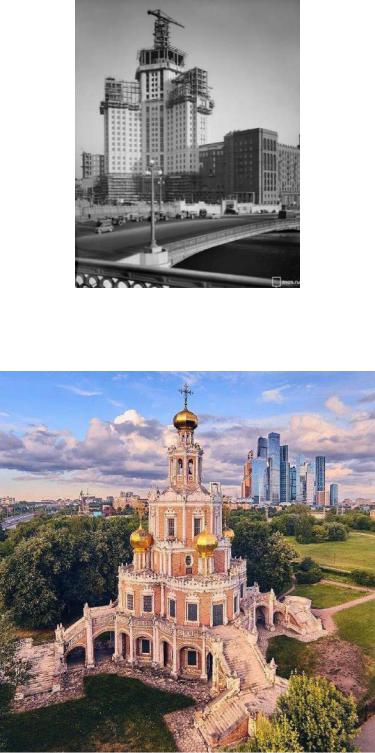

Рис. 4. Разгар стройки.

Проектирование высоток повторяла русскую церковную многоярусность и пятиглавие. Считается – это главное и узнаваемое.

Рис. 5. Храм Покрова Пресвятой Богородицы в Филях.

Какая же технология строительства? Ставятся металлические балки, оборачиваются в опалубку и вокруг заливается бетоном. Перекрытия не заливают, а достаются отдельно. Отделка внешних стен железобетонными плитами, облицованные керамикой. Слой керамики – арматура – бетон и, как следствие, поднятие по одной.

545

При проектировании сталкивались со специфическими высотными трудностями: как скомпоновать высотную часть так, чтобы она воспринималась и у подножья, и издалека.

Внешнее и внутреннее убранство здания выполнено в стиле сталинского ампира, фасад украшен мощными выступающими карнизами, до пятого этажа облицовано розовым мрамором. Нижние этажи облицованы блоками красного гранита. Они покрываются пятнами и белыми разводами. Так как гранитные блоки соединены бетоном и вода, попадая, выводит соли, от этого и получаются разводы.

Гранитные блоки соединены не только цементом, но и вертикальными железными арматурами, блоки относительно друг друга не совмещаются, что есть прочность здания.

Рис. 6. Холл.

Строительство здания на Котельнической Набережной способствовала большому прорыву в строительстве с учётом применения новой техники и опыта, полученного в том числе и за рубежом. Стоит отметить, что не было в стране построения более несвоевременного и неуместного в тот момент. Но одновременно величественного, со статусом и несомненно, со своим характером.

И.Р. Белянкин

ФГБОУ ВО «Нижегородский государственный архитектурно-строительный университет»

РАСПРОСТРАНЕНИЕ ИДЕЙ ЭКОСТРОИТЕЛЬСВА ПОСРЕДСТВОМ АРХИТЕКТУРНЫХ ФОРМ И ОБЪЁМОВ

Вопрос экологизации приобрел чрезвычайную актуальность в последнее время. Решение проблемы того, как человечество должно

546

развивать технологии сегодня, во времена крайней необходимости сохранения окружающей среды, пытаются найти ученые, философы, инженеры, экологи и, конечно же, архитекторы. Экологизация архитектуры являет собой технологию защиты окружающей среды, которая основана на применении современных международных зелёных стандартов, таких как BREEAM и LEED при создании архитектурно-художественного образа, а также при проектировании, строительстве и эксплуатации зданий. Современные экологические технологии, строительные материалы и принципы строительства открывают новые интересные архитектурные решения, которые в свою очередь позволяют манипулировать создаваемым архитектором пространством для достижения поставленных целей. В экологической архитектуре наиболее полно реализуется архитектурный принцип. Понятие «экостроительство» многогранно и включает в себя много аспектов – это и минимальное потребление энергии, создание благоприятной среды для пребывания человека, максимальное использование естественного освещения, использование в проектах возобновляемых ресурсов.

Проследить первые тенденции преображений в архитектуре в сторону экологичности и единения с природой можно по работам Фрэнка Ллойда Райта.

Он указывал, что кроме согласованности функции, форма также должна соответствовать конкретным условиям среды обитания: связь и единство объекта с окружающей средой, применение естественных материалов, идея непрерывности архитектурного пространства. Дом Роби выражает концепцию домов-прерий и служит отправной точкой органического подхода к проектированию. Разноуровневый, но визуально целостный объем скрывает рациональное внутреннее пространство, обладающее всеми необходимыми функциями. Дом над водопадом — особняк Кауфмана в Пенсильвании Вудс представляет собой образец архитектуры, находящийся в единении с природой – объект «вырастает» из природного пейзажа, кажется выточенным из материала скал, над которыми он стоит. Тесное сотрудничество с природной заключается в «прохождении» лесного ручья через объект, диалог внутреннего пространства и природной среды, использования природных материалов во внешней и внутренней организации объекта, подчеркнутая горизонтальность и связь с землей. Музей Соломона Гугенхейма в НьюЙорке выражает уже естественность художественного образа и напрямую транслирует связь с природной формой; одновременно содержит в себе функциональность пространства, органичность и пластичность форм.

Современные тенденции экостроительства накладывают свой отпечаток на внешний вид зданий и сооружений. И эти, порой причудливые изменения, обуславливаются функциональной необходимостью, а не только творческим замыслом архитектора. Так, например, в индийском городе

547

Нойда появился спиральный эко-небоскреб Eco Skyscraper с традиционными пропеллерными ветряными электростанциями, что позволяет использовать для энергоснабжения здания экологичную энергию, вырабатываемую из возобновляемых источников. Небоскрёб состоит из двух скрученных башен, соединенных между собой подвесными мостами.

Для более детального рассмотрения данной темы может послужить проект экоцентра в г. Кострома.

Экоцентр представляет собой современный комплекс, по организации просвещения населения в области «Зелёного строительства» и о способах снижения уровня потребления энергетических и материальных ресурсов, организации досуга и отдыха населения г. Костромы, проведения круглогодичных мероприятий, как в крытых помещениях, так и на прилегающей территории. Экоцентр предназначен для того, чтобы утвердить Кострому как город, способный на развитие в области экологии. Подобный первый шаг будет способствовать распространению идей о экономии и сохранению земных ресурсов. Запроектированный Экоцентр решает задачи: воспитание в различных слоях населения Костромского региона любви к родной природе, обучение бережному природопользованию в сочетании с научными исследованиями, – что актуально в комплексе действий по социализации населения.

На генеральном плане экоцентр размещён с учётом расположения основных входов со стороны автомобильной дороги, ориентации по сторонам света, сложившегося рельефа местности. Приоритетом при проектировании нового здания является условие гармоничной увязки объема здания с общим сложившимся ландшафтом, а также максимально возможное сохранение ландшафтных характеристик, деревьев, растущих на застраиваемой территории. Примечательными объектами на территории являются:

•Кафе-теплица: овощи при вас срывают и готовят.

•Для перемещения по дендропарку предусмотрена парковка для аренды средств передвижения.

•Для проведения досуга выделены территории для игры в пейнт-бол.

•Также присутствует зона, где размещаются домики на деревьях.

•Платная прогулочная зона.

•Аптекарский огород.

•Озера были благоустроены, размещены птичьи домики и лодочная база. При проектировании были соблюдены следующие принципы:

•Свободная планировка.

•Использование естественных ландшафтов – подчеркивание природной красоты и маскировка недостатков ландшафта.

•При создании пейзажных композиций придавать им иллюзию естественности.

548

•Так же были подчеркнуты водоёмы.

•Все природные недостатки местности сглаживаются, а достоинства обыгрываются.

•Архитектурные сооружения в пейзажном парке второстепенны, они вписаны в пейзаж с помощью природных форм. Растительностью маскируют все острые углы и вспомогательные конструкции.

Покрытие аллей и дорог материалом для покрытия был выбран естественный камень.

Основой формы экоцентра являются плавные переходы кровли, которые делает здание приземлённым и позволяет лаконично вписаться в окружающую среду.

Стены выполнены в белом цвете т.к. для белого цвета, применяемого

вархитектуре, характерны три аспекта – чистота, простота и чувствительность к свету.

При формировании концепции экоцентра главными идеями было:

1.В полном объеме учесть специфику ландшафта и рельефа местности, связанные с размещением комплекса на территории.

2.Архитектурно-планировочное решение комплекса и его функциональное зонирование должны обеспечивать удобное функционирование всех служб, разделение потоков посетителей и персонала, людей и транспорта, трансформацию функций.

3.Комплекс должен иметь выразительное архитектурное решение фасадов, как на уровне восприятия издалека, так и в условиях непосредственного приближения.

4.Безопасность и благоприятные здоровые условия жизнедеятельности человека.

5.Сближение человека с природой, с целью освящения проблем экологии в мире.

6.Поиск альтернативных источников энергии.

7.Разработка средств для сохранения окружающей среды.

8.Ограничение негативного воздействия на окружающую среду. Также экостроительство влияет на внутренние пространство.

Дизайнерское решение интерьеров тоже подчинено воздействию природных форм. В связи с этим, для внутренних пространств применяется экодизайн. Обращённый к природе, этот стиль помогает человеку найти вдохновение и правильное композиционное решение.

Примером подобного решения может послужить фитостена. Умная стена из гипоаллергенных растений с искусственным интеллектом была создана компанией Naava из Финляндии. Эта стена была создана для снабжения чистым воздухом в помещении без труда в уходе, так как корни растений располагаются в неорганическом материале, поэтому почва им не нужна.

549
