Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Нижегородский государственный архитектурно-строительный университет»
А.Л. Васильев, Л.А. Васильев, Э.А. Кюберис, Е.В. Воробьева
УМЯГЧЕНИЕ И ОБЕССОЛИВАНИЕ ВОДЫ ИОННЫМ ОБМЕНОМ
Учебно-методическое пособие
по выполнению курсового проекта по дисциплине «Системы водоснабжения и водоотведения промышленных предприятий»
для обучающихся по направлению подготовки 08.03.01 Строительство, профиль "Теплогазоснабжение, вентиляция, водоснабжение и водоотведение зданий, сооружений и населенных пунктов"
Нижний Новгород ННГАСУ
2016
2
УДК 696.1
Васильев А.Л. Умягчение и обессоливание воды ионным обменом [Электронный ресурс]: учеб. - метод. пос. / А.Л. Васильев, Л.А. Васильев, Э.А. Кюберис, Е.В. Воробьева; Нижегор. гос. архитектур. - строит. ун - т – Н. Новгород: ННГАСУ, 2016. – 31 с; ил.1 электрон. опт. диск (CD-RW)
Приводятся наиболее распространенные технологические схемы умягчения и обессоливания воды ионным обменом для использования её на производственные нужды промышленных предприятий, последовательность расчёта ионообменных фильтров и вспомогательных устройств.
Предназначено обучающимся в ННГАСУ для выполнения курсового проекта по направлению подготовки 08.03.01 Строительство, профиль "Теплогазоснабжение, вентиляция, водоснабжение и водоотведение зданий, сооружений и населенных пунктов".
© А.Л. Васильев, Л.А. Васильев, Э.А. Кюберис, Е.В. Воробьева. 2016
© ННГАСУ, 2016.
3
ОГЛАВЛЕНИЕ
1.Введение ……………………………………………….. …………………..... .4
2.Состав расчетно-графической работы..……………………………………….4
3.Проверка результатов химического анализа воды источника водоснабжения………………………………………………………………….5
4.Характеристика производственных процессов промышленного предприятия……………………………………………………………………..6
5.Методы подготовки воды и их аппаратная реализация………………………6

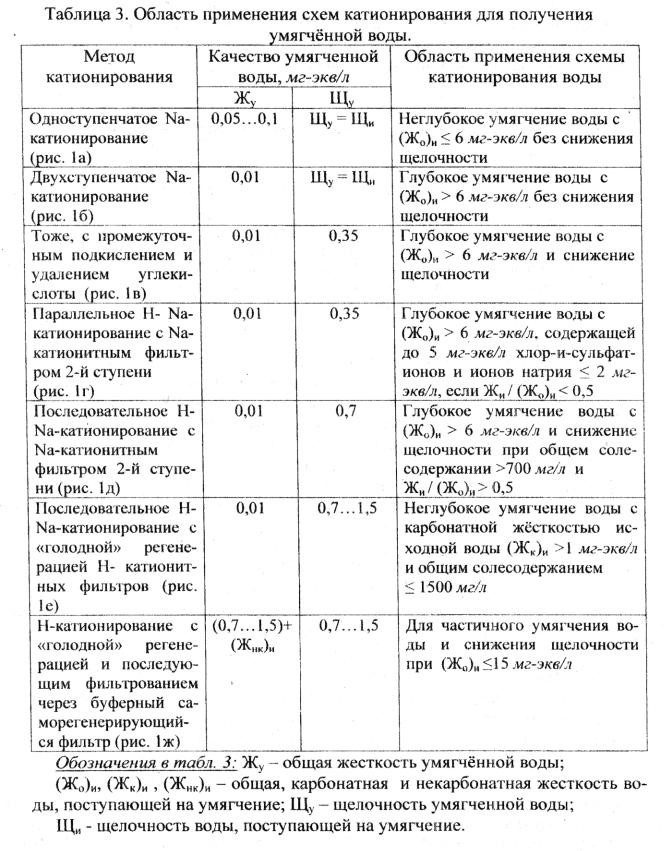

5.1.Получение умягченной воды ионным обменом…………………..8
5.2.Получение обессоленной воды ионным обменом……………….10
6.Составление расчётной схемы получения воды различного качества……..11
7.Определение полезных расходов воды различного качества……………… 12
8.Определение расчётной производительности сооружений………………... 13
9.Схема коммуникаций параллельноточного ионообменного фильтра……...14
10.Определение рабочей обменной емкости анионитов………………………15
11.Технологический расчет напорных ионообменных фильтров…………….17
12.Расчет установок для удаления диоксида углерода………………………..18
13.Регенерационное хозяйство………………………………………………….21
13.1.Солевое хозяйство…………………………………………………21
13.2.Кислотное хозяйство………………………………………………22
13.3.Содовое и едконатровое хозяйство……………………………….23
Приложение 1……………………………………………………………………..26 Приложение 2……………………………………………………………………..27 Приложение 3……………………………………………………………………..28 Приложение 4……………………………………………………………………..28 Приложение 5……………………………………………………………………..29 Литература ……………………………………………………………………….30
4
1. ВВЕДЕНИЕ
На многих промышленных предприятиях для производственных целей необходима вода различного качества. В зависимости от технологических процессов на промышленных предприятиях может использоваться вода:
•частично осветленная;
•глубоко осветленная;
•умягченная;
•обессоленная и т. д.
Вданном учебно-методическом пособии приводится общая технологическая схема подготовки воды различного качества, используемой на промышленных предприятиях в производственных процессах. Подробно изложена методика расчета основных и вспомогательных сооружений по получению:
•глубоко осветленной воды фильтрованием;
•частично и глубоко умягченной воды ионным обменом;
•частично и глубоко обессоленной воды ионным обменом.
2. СОСТАВ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ.
В состав расчетно-графической работы входит пояснительная записка и чертеж. Пояснительная записка должна содержать: оглавление, аннотацию, введение, инженерные расчеты со схемами рассчитываемых сооружений и список использованной литературы. Расчетная часть расчетно-графической работы
должна содержать:
•описание производственных процессов, связанных с использованием воды на промышленном предприятии;
•требования, предъявляемые к качеству воды в производственных процессах;
•расчеты по определению полезных расходов воды различного качества, подаваемых на производственные процессы;
•обоснование выбранных методов подготовки воды и состава сооружений для получения воды требуемого качества;
Графическая часть расчетно-графической работы выполняется на одном листе формата А1 и должна содержать:
1.Технологическую схему подготовки воды со всеми вспомогательными сооружениями. На схеме указываются показатели качества воды после каждого сооружения.
2.Конструкцию напорного ионообменного фильтра с обвязкой трубопроводами по согласованию с руководителем.
