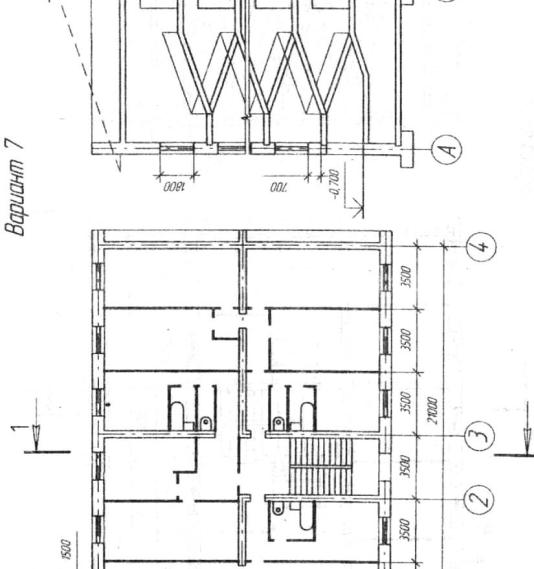

Продолжение приложения 2
111
Продолжение приложения 2
112

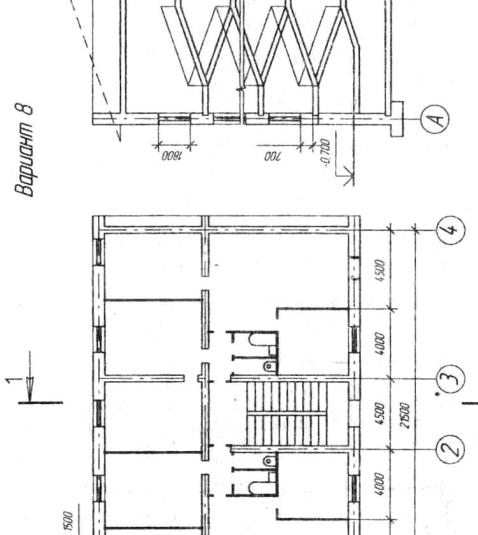

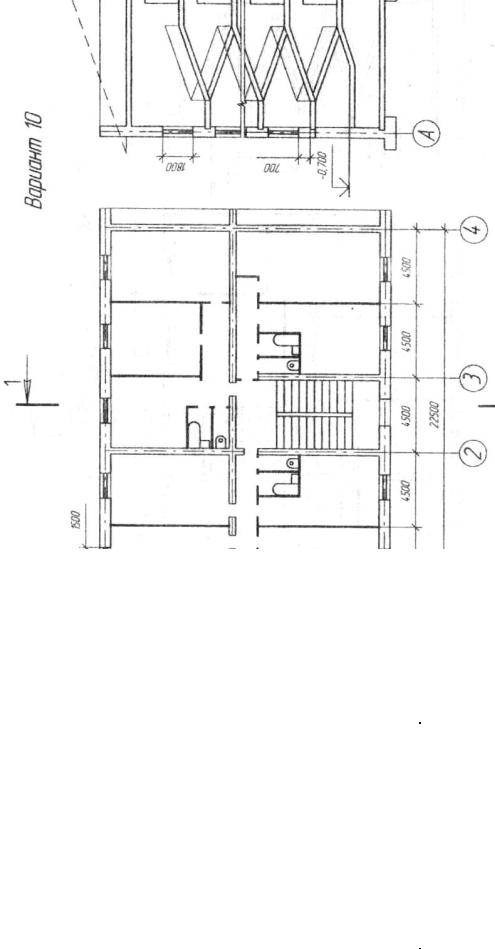

Продолжение приложения 2
113
ПРИЛОЖЕНИЕ 3
|
|
|
ТаблицаП.3.1 |
|
Расчетная температура воздуха в помещениях жилых зданий |
|
|
|
(поданным СНиП 2.08.01-89* «Жилые здания») |
|
|
|
|
|
|
№№ |
Наименование помещений |
|
tв, °С |
1 |
Жилая комната |
|
18 |
|
То же, в районах с температурой наиболее |
|
|
2 |
холодной пятидневки равной минус 31 °С |
|
20 |
|
и ниже |
|
|
|
|
|
|
3 |
Кухни в квартирах и общежитиях |
|
18 |
|
|
|
|
4 |
Ванная |
|
25 |
|
|
|
|
5 |
Уборная индивидуальная и общая |
|
16 |
|
|
|
|
6 |
Совмещенное помещение уборной н ванной |
|
25 |
|
|
|
|
7 |
То же, с индивидуальным нагревателем |
|
18 |
|
|
|
|
8 |
Умывальная общая |
|
18 |
|
|
|
|
9 |
Душевая общая |
|
25 |
114
10 |
Вестибюль, общий коридор в общежитии |
16 |
|
|
|
|
|
11 |
То же, в квартирном доме |
16 |
|
|
|
|
|
12 |
Лестничная клетка |
16 |
|
|
|
|
|
|
Помещения для культурно-массовых мероприятий, отдыха, |
|
|
13 |
спортивных занятий, помещения |
18 |
|
|
для администрации |
|
|
|
|
|
|
14 |
Постирочная, гладильная, сушильная |
15 |
|
|
|
|
|
15 |
Кладовые для хранения личных вещей, |
12 |
|
спортинвентаря, бельевые |
|||
|
|
||
|
|
|
|
16 |
Мусоросборная камера |
5 |
|
|
|
|
ПРИЛОЖЕНИЕ 4
ТаблицаП.4.2 Значения коэффициента учета положения ограждающей конструкции по отношению
к наружному воздуху [3]
№№ |
Ограждающие конструкции |
I) |
|
пп |
|||
|
|
||
|
|
|
|
1 |
Наружные стены и покрытия, перекрытия чердачные (с кровлей из |
1 |
|
штучных материалов) н над проездами |
|||
|
|
||
2 |
Перекрытия над холодными подвалами сообщающимися с наружным |
0,9 |
|
воздухом; перекрытия чердачные (с кровлей из рулонных материалов) |
|||
|
|
||
3 |
Перекрытия над неотапливаемыми подвалами со световыми проемами в стенах |
0,75 |
|
4 |
Перекрытия над неотапливаемыми подвалами без световых проемов в |
0,6 |
|
стенах, расположенные выше уровня земли |
|||
|
|
||
5 |
Перекрытия над неотапливаемыми техническими подпольями, расположенны- |
0,4 |
|
ми ниже уровня земли |
|||
|
|
115
ПРИЛОЖЕНИЕ 5
Таблица5 Форма расчетной таблицы для определения тепловой мощности системы отопления
|
|
|
|
Характеристика ограждения |
|
|
|
|||
№ |
Наименова- |
|
Обозначение |
|
Ориентация |
РазмерыА×Б, |
|
|
|
(tв tн ) , |
п/п |
ние поме- |
tв,°С |
|
|
|
|
||||
|
м, |
|
А, м |
2 |
||||||
|
щения |
|
|
|
|
°С |
||||
|
|
|
и кол-во |
|
|
|
||||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
5 |
6 |
|
7 |
|
8 |
n
9
Вт,K/(м |
Основныетеплопотери Qосн, Вт |
) С ° |
|
2 |
|
10 11
Коэффициент
учета
добавочных теплопотерь β
на ориентацию |
прочие |
|
12 13
Окончание таблицы5
, Вт |
Вт |
наТеплопотериинфильтрацию, Q |
Тепловыделения Q |
|
теплопотериДобавочныеQ |
теплопотериОбщие Q |
Q |
||
доб |
пом |
|
|
|
|
, |
|
|
|
|
|
Вт , |
Вт , |
Вт |
|
|
инф |
выд |
о |
|
|
|
|
, |
14 |
15 |
16 |
17 |
18 |
|
|
|
|
|
116
ПРИЛОЖЕНИЕ 6
Таблица П.6.1 Удельные тепловые характеристики жилых зданий, построенных до 1930 г.
Объем здания по на- |
qо, Вт/(м3 °С) (ккал/(м2 ч °С)], зданий, построенных до 1930 г., |
|||
для районов срасчетной температурой наружного воздуха tн |
||||
ружному обмеру, м3 |
||||
Ниже −30 °С |
от −20 до −30 °С |
выше −20 °С |
||
|
||||
300...2000 |
0,43 [0,37] |
0,48 [0,41] |
0,52 [0,45] |
|
2000...5000 |
0,33 [0,28] |
0,35 [0,3] |
0,44 [0,38] |
|
5000...10000 |
0,28 [0,24] |
0,31 [0,265] |
0,33 [0,285] |
|
10000...15000 |
0,24 [0,21] |
0,27 [0,23] |
0,29 [0,25] |
|
15000...25000 |
0,23 [0,198] |
0,24 [0,21] |
0,27 [0,23] |
|
Более 25000 |
0,22[0,185] |
0,23 [0,195] |
0,25 [0,215] |
Таблица П.6.2 Удельные тепловые характеристики жилых зданий для районов с расчетной температурой
наружного воздуха (tн = −30 °С)
Объем здания по |
qо, Вт/(м3 °С) (ккал/(м2 ч °С)], зданий, постройки периода |
||
наружному обмеру, м3 |
|
|
|
1930...1958 гг. |
После 1958 г. |
||
|
|||
1 |
2 |
3 |
|
100 |
0,86 [0,74] |
1,07 [0,92] |
|
200 |
0,77[0,66] |
0,95 [0,82] |
|
300 |
0,72 [0,62] |
0,91 [0,78] |
|
400 |
0,70 [0,60] |
0,86 [0,74] |
|
500 |
0,67 [0,58] |
0,83 [0,71] |
|
600 |
065 [0,56] |
0,8 [0,69] |
|
700 |
0,63 [0,54] |
0,79 [0,68] |
|
800 |
0,62 [0,53] |
0,78 [0,67] |
|
900 |
0,60 [0,52] |
0,77 [0,66] |
|
1000 |
0,59 [0,51] |
0,76 [0,65] |
|
1100 |
0,58 [0,50] |
0,72 [0,62] |
|
1200 |
0,57 [0,49] |
0,70 [0,60] |
|
1300 |
0,56 [0,48] |
0,69 [0,59] |
|
1400 |
0,55 [0,47] |
0,67 [0,58] |
|
1500 |
0,55 [0,47] |
0,66 [0,57] |
|
1700 |
0,53 [0,46] |
0,64 [0,55] |
|
2000 |
0,52 [0,45] |
0,62 [0,53] |
|
2500 |
0,51 [0,44] |
0,60 [0,52] |
|
3000 |
0,50 [0,43] |
0,58 [0,50] |
|
3500 |
0,49 [0,42] |
0,56 [0,48] |
|
4000 |
0,47 [0,40] |
0,55 [0,47] |
|
4500 |
0,45 [0,39] |
0,53 [0,46] |
|
5000 |
0,44 [0,38] |
0,52 [0,45] |
|
6000 |
0,43 [0,37] |
0,50 [0,43] |
|
7000 |
0,42 [0,36] |
0,49 [0,42] |
|
8000 |
0,41 [0,35] |
0,48 [0,41] |
|
9000 |
0,40 [0,34] |
0,47 [0,40] |
|
10000 |
0,38 [0,33] |
0,45 [0,39] |
|
11000 |
0,37 [0,32] |
0,44 [0,38] |
|
12000 |
0,36 [0,32] |
0,44 [0,38] |
117
|
|
Окончание таблицы П.6.2 |
1 |
2 |
3 |
13000 |
0,35 [0,30] |
0,43 [0,37] |
14000 |
0,35 [0,30] |
0 43 [0,37] |
15000 |
0,34 [0,29] |
0,43 [0,37] |
20000 |
0,33 [0,28] |
0,43 [0,37] |
25000 |
0,33 [0,28] |
0,43 [0,37] |
30000 |
0,33 [0,28] |
0,42 [0,36] |
35000 |
0,33 [0,28] |
0,41 [0,35] |
40000 |
0,31 [0,27] |
0,41 [035] |
45000 |
0,31 [0,27] |
0,40 [034] |
50000 |
0,30 [0,26] |
0,40 [0,34] |
118
ПРИЛОЖЕНИЕ 7
ТаблицаП.7.1 Удельные тепловые характеристики общественных зданий для районов с расчетной
температурой наружного воздуха tн = −30°С
Назначение здания |
Объем здания по |
qо, Вт/(м3 °С) |
|||
наружному обмеру, м3 |
[(ккал/(м2 ч °С)], |
||||
1 |
2 |
|
3 |
||
Административные здания, |
|
До 5 |
0,50 [0,43] |
||
главные конторы |
5,01...10 |
|
0,44[0,38] |
||
|
10,01...15 |
|
0,41 [0,35] |
||
|
|
Более 15 |
0,37 [0,32] |
||
Клубы |
|
До 5 |
0,43 [0,37] |
||
|
5,01 ...10 |
|
0,38 [0,33] |
||
|
|
Более 10 |
0,35 [0,3] |
||
Кинотеатры |
|
До 5 |
0,42 [0,36] |
||
|
5,01...10 |
|
0,37 [0,32] |
||
|
|
Более 10 |
0,35 [0,31] |
||
Театры |
|
До 10 |
0,38 [0,39] |
||
|
10,01...15 |
|
0,31 [0,27] |
||
|
15,01...20 |
|
0,26 [0,22] |
||
|
20,01...30 |
|
0,23 [0,20] |
||
|
|
Более 30 |
|
0,21 [0,18] |
|
Универмаги |
|
До 5 |
0,44 [0,38] |
||
|
5,01...10 |
|
0,38 [0,33] |
||
|
|
Более 10 |
0,36 [0,31] |
||
Детские сады и ясли |
|
До 5 |
0,44 [0,38] |
||
|
|
Более 5 |
0,40 [0,34] |
||
Школы |
|
До 5 |
0,45 [0,39] |
||
|
5,01 ...10 |
|
0,41[0,35] |
||
|
|
Более 10 |
0,38 [0,33] |
||
Лабораторные корпуса |
|
До 5 |
0,43 [0,37] |
||
|
5,01...10 |
|
0,41[0,35] |
||
|
|
Более 10 |
0,38 [0,33] |
||
Высшие учебные заведения |
|
До 5 |
0,41[0,35] |
||
|
10,01 ...15 |
0,38 [0,33] |
|||
и техникумы |
15,01...20 |
|
0,35 [0,30] |
||
|
|
Более 20 |
0,28 [0,24] |
||
|
|
До 5 |
0,47 [0,40] |
||
Поликлиники и диспансеры |
5,01...10 |
|
0,42 [0,381] |
||
10,01 ...15 |
0,37 [0,321] |
||||
|
|||||
|
|
Более 15 |
0,35 [0,301] |
||
|
|
До 5 |
0,47 [0,401] |
||
Больницы |
5,01 ...10 |
|
0,42 [0,361] |
||
|
10,01...15 |
|
0,37 [0,321] |
||
|
|
|
|||
|
|
Более 15 |
0,35 [0,301] |
||
|
|
До 5 |
0,33 [0,281] |
||
Бани |
5,01...10 |
|
0,29 [0,251] |
||
|
|
Более 10 |
0,27 [0,231] |
119
Окончание таблицы П.7.1
|
До 5 |
0,44 [0,381] |
|
Прачечные |
5,01...10 |
0,38[0,331] |
|
|
Более 10 |
0,36 [0,311] |
|
Предприятия общественного |
До 5 |
0,41 [0,351] |
|
5,01...10 |
0,38 [0,331] |
||
питания, фабрики-кухни |
|||
Более 10 |
0,351 [0,301] |
||
|
|||
|
До 2 |
0,56 [0,481] |
|
Пожарные депо |
2,01...5 |
0,54 [0,46] |
|
|
Более 5 |
0,52 [0,451] |
|
|
До 2 |
0,81 [0,701] |
|
Гаражи |
2,01...3 |
0,74 [0,601] |
|
3,01...5 |
0,64 [0,551] |
||
|
|||
|
Более 5 |
0,58 [0,501] |
ПРИЛОЖЕНИЕ 8
ТаблицаП.8.1
Значение поправочного коэффициента α
Температура |
|
|
|
|
|
|
|
|
наружного |
−10 |
−15 |
−20 |
−25 |
−30 |
−35 |
−40 |
−45 |
воздуха |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
α |
1,45 |
1,29 |
1,17 |
1,08 |
1,00 |
0,95 |
0,90 |
0,85 |
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 9
Таблица П.9.1
Схемы радиаторных узлов однотрубных систем отопления с замыкающими участками
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Условный диаметр труб, |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип |
Наименование узла |
|
|
|
|
|
|
|
Эскиз узла |
Стояк |
Замыкающий участок |
Подводка |
|||||||||||||||
узла |
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вертикальный со |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
15 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
1. |
смещенным |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
15 |
20 |
|
замыкающим участком |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
20 |
25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Горизонтальный с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
15 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
2. |
осевым замыкающим уча- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
20 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
стком |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
25 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр регулирующего крана, мм
15
20
25
15
20
20
