Содержание

4

1. Введение

Качество жилой среды определяется функционально-планировочными, гигиеническими, техническими и эстетическими параметрами. Проектируя одноквартирный жилой дом, необходимо чётко представлять себе образ жизни населения, его демографическую структуру, потребности людей в сфере быта и досуга, не забывая о том, что сформированная человеком жилая среда сама воздействует на человека и во многом определяет его образ жизни. Современная типология жилых зданий отличается значительным разнообразием и имеет глубокие исторические корни. Понятие «тип одноквартирного жилого дома» получило широкое толкование и нашло отражение в различных классификациях. Одноквартирные жилые дома можно классифицировать: по виду, по этажности, по размерам.

По виду: усадебного типа (с большим земельным участком и развитым подсобным хозяйством); коттеджного типа (с небольшим земельным участком без подсобного хозяйства в городской черте);

По этажности: одноэтажные с мансардой или без нее; двухэтажные; По размерам: с минимальным набором помещений (4-6 жилых комнат),

экономкласс общей площадью до 150 м2; с развитым составом помещений (дополнительные помещения: гостевая, библиотека, кабинет, подсобные помещения) общей площадью до 200 м2; особняки общей площадью более 250 м2.

По вышеприведённой классификации проектируемый одноквартирный жилой дом относится к коттеджному типу, одноэтажный с мансардой или двухэтажный, с минимальным набором помещений.

Строительство одноквартирных жилых домов быстро распространяется в нашей стране и становится достаточно массовым явлением Существенным положительным фактором, характеризующим малоэтажную застройку, является непосредственная связь с природным окружением, возможность организации отдыха взрослых и детей на свежем воздухе, возможность иметь в жилище здоровый микроклимат. В непосредственной близости от дома может располагаться сад, огород, гараж с мастерской, хозяйственные постройки.

Важное свойство, присущее только одноквартирному жилому дому – относительная свобода в выборе наиболее целесообразной объёмнопланировочной схемы квартиры, в придании необходимых пропорций жилым комнатам, в рациональном размещении световых проёмов и наиболее правильной ориентации помещений по странам света.

2. Цели, задачи и состав проекта.

Цель настоящего проекта – практическое освоение студентами основ архитектурного проектирования одноквартирного жилого дома и ознакомление с новейшими достижениями в этой области.

В процессе выполнения курсового проекта необходимо решить следую-

щие задачи:

5

-изучить факторы, влияющие на функциональную структуру жилого дома – основу организации его внутреннего пространства;

-создать информативную базу знаний для решения творческих проектных задач по выполнению учебного проекта одноквартирного жилого дома, на основе которых выполнить реферат;

-на основе анализа собранной информации решить объёмнопланировочную структуру с учётом принципов функционального зонирования одноквартирного жилого дома;

-найти художественно выразительный образ жилого дома, органически связанный с его общим объёмно-пространственным решением;

-решить конструктивную схему здания, наиболее соответствующую общему объёмно-пространственному решению;

-раскрыть авторский замысел и показать направление творческого поиска проектного решения одноквартирного жилого дома;

Важным элементом творчества, позволяющим архитектору решать трудные проектные задачи, является воображение, которое необходимо развивать во всех периодах становления, развития творческой личности.

Состав проекта:

Главный фасад – М 1:50; Боковой фасад – М 1:100; Разрез – М 1:100;

Планы с расстановкой мебели – М 1:100; Генплан участка – М 1:500; Макет дома – М 1:100.

Техника исполнения главного фасада – цветная отмывка акварелью. Планы, разрез, генплан выполняются в обводке тушью.

3. Факторы, влияющие на проектирование одноквартирного жилого дома.

При проектировании одноквартирного жилого дома следует учитывать следующие основные факторы, влияющие на создание комфортных условий проживания: социальные, демографические, эстетические, природноклиматические (температурно-влажностный режим, ветровой режим, инсоляция и естественная освещённость, рельеф местности), градостроительное восприятия, конструктивные системы, инженерное оборудование зданий, строительные материалы, экономические характеристики.

3.1.Социальные требования к жилищу.

Жилище – это не только архитектурная, функциональная, техническая, но и социальная категория. Система жилища достаточно полно отражает иерархическую структуру общества:

6

1. индивидуум – функциональная зона, индивидуальное пространство в квартире;

2.внутрисемейная группа – помещение для внутрисемейной группы;

3.семья – жилая ячейка (индивидуальный дом);

4.соседское сообщество – жилой комплекс;

5.городское сообщество – жилой район, город и т.д.

Всем видам жилища присущи некоторые общие социальные функции:

-сохранение здоровья проживающих в нём людей (создание необходимых санитарно-гигиенических условий);

-укрепление семьи и создание в ней здорового психологического клима-

та;

-способствование развитию семьи (от жилищных условий зависит число детей в семье, типы семей и т.д.);

-организация внерабочего времени;

-повышение профессиональной квалификации;

-воспитание детей;

-создание условий для отдыха;

-выполнение роли психологического «убежища».

Каждая из этих функций должна получить то или иное материальнопространственное воплощение. Значение указанных социальных функций в равной степени велико для всех людей и ничто, кроме жилья, не может их выполнить. Многие виды жизнедеятельности, составляющие бытовую сферу, прочно сохраняются в жилом доме. Каждая семья стремится так распределить и организовать процессы жизнедеятельности в своём доме, чтобы максимально полно реализовать свои традиции, профессиональные интересы, ценностные ориентации и привычки.

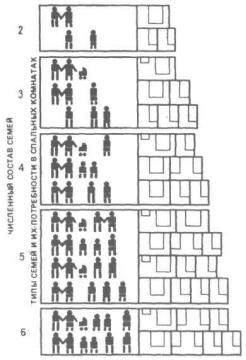

3.2. Демография и структура жилого дома.

Проектируя жилой дом, как часть жилой среды, необходимо чётко представлять себе образ жизни населения, его демографическую структуру, потребности людей в сфере быта и досуга. Сформированная человеком жилая среда сама воздействует на человека и во многом определяет его образ жизни. Демографическая ситуация характеризуется рядом признаков: численность и темпы роста населения, его половозрастной состав, число, размер и структура семей.

При проектировании жилья в каждом конкретном случае руководствуются цифрами, которые показывают местную демографическую ситуацию. С показателями половозрастной структуры населения связана типология жилых зданий, квартир.

Существенное значение имеет факт старения населения. С возрастом у людей меняется образ жизни, трансформируется психология, перестраивается бюджет времени и т.д. Система жилища должна реагировать на эти изменения.

8

градостроительной ситуации, объемно-планировочной структуры дома, его конструктивной схемы, технологии возведения и строительных материалов.

Предметное воплощение эстетических идеалов и традиций в архитектуре жилища осуществляется в ходе его формообразования на всех уровнях: застройка – дом – крупная пластика дома – деталь. На каждом уровне решаются свои композиционные задачи и каждый из них важен для создания эстетически полноценной жилой среды.

3.4. Природно-климатические факторы.

Формирование здоровой и эстетически полноценной жилой среды немыслимо без учёта природно-климатических условий, всегда оказывающих существенное влияние на архитектуру зданий, на их пространственную и функциональную организацию, на выбор строительных материалов и конструкций и многое другое.

К числу природно-климатических условий относятся: температурновлажностный режим, ветровой режим, естественная освещённость, рельеф местности, инсоляция жилых помещений.

Температурно-влажностный режим, его воздействие может отрица-

тельно сказываться на комфортности жилья, поэтому жилые помещения необходимо защищать от резких сезонных и суточных перепадов температуры наружного воздуха. Проектирование одноквартирного жилого дома осуществляется в условиях г. Нижнего Новгорода, который располагается во IIВ климатическом подрайоне (СП 131.13330.2012 Актуализированная версия СНиП 23-01-99 «Строительная климатология») с зоной влажности наружного воздуха

– 2 (нормальная 75%), со среднемесячной температурой января от – 4о до – 14о

Си среднемесячной температурой июля от + 12о до + 21оС.

Вусловиях г. Нижнего Новгорода многослойная стена может иметь толщину 600-640 мм. Обязательным является устройство входных тамбуров глубиной не менее 1,2 м. Глубина заложения фундаментов определяется глубиной промерзания грунта (1,5-1,8 м).

Ветровой режим определяется на основе многолетних наблюдений и характеризуется направленностью и скоростью воздушных потоков в данной местности. В г. Н.Новгороде направление господствующих ветров югозападное со среднегодовой скоростью воздушных потоков – 5 м/сек.

Естественная освещённость важна для достижения санитарногигиенического комфорта помещений. Она зависит от множества факторов: наружной освещённости (яркости небосвода, количества прямых солнечных лучей попадающих в помещение с учётом ориентации окон по сторонам света и их габаритных размеров), количества световых лучей отражённых землёй и окружающими зданиями, глубины помещений и т.д.

Естественное освещение должны иметь все жилые комнаты и кухни. Отношение площади окон к площади пола жилых помещений и кухни следует

9

принимать не менее 1:8. Для мансардных этажей допускается принимать это отношение не менее 1: 10.

Рельеф местности

активно участвует в формообразовании жилых зданий и в выборе приёмов застройки. Незначительный уклон не сказывается на архитектуре дома, а угол наклона до 10-15о приводит к трансформациям первого этажа. При наклоне 15-20о целесообразно переходить к террасным типам зданий. Неблагоприятными для строительства жилья считаются склоны, обращенные на север, т.к. в этом случае затруднена инсоляция помещений и территорий.

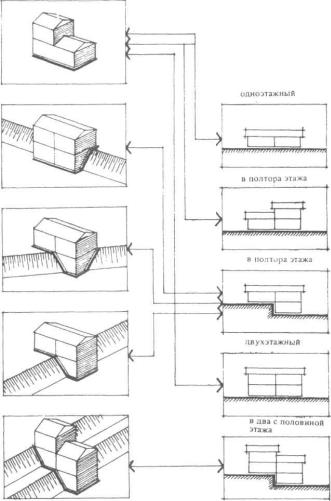

Рисунок 2. Расположение жилых домов различной этажности на рельефе

Инсоляция - облучение жилых помещений и придомовых территорий прямым солнечным светом. Она способствует поддержанию санитарногигиенического комфорта. Для г. Нижнего Новгорода рекомендована норма инсоляции – не менее 2,0 часов в день на период с 22 марта по 22 сентября. Продолжительность инсоляции во многом зависит от ориентации жилых помещений, конфигурации планов, разрывов между зданиями и их высотой. В многокомнатных квартирах разрешается ориентация части помещений на северную часть горизонта (от С-В до С-З). При этом должно инсолироваться не менее одной жилой комнаты в 2-3 комнатных квартирах и не менее 2-х комнат в квартирах из 4-х и более комнат.
