39
а
б
в
Рис. 32 Схемы нагружения плиты: а – собственный вес;
б – сосредоточенные силы; в – сосредоточенные моменты
40
а – собственный вес
41

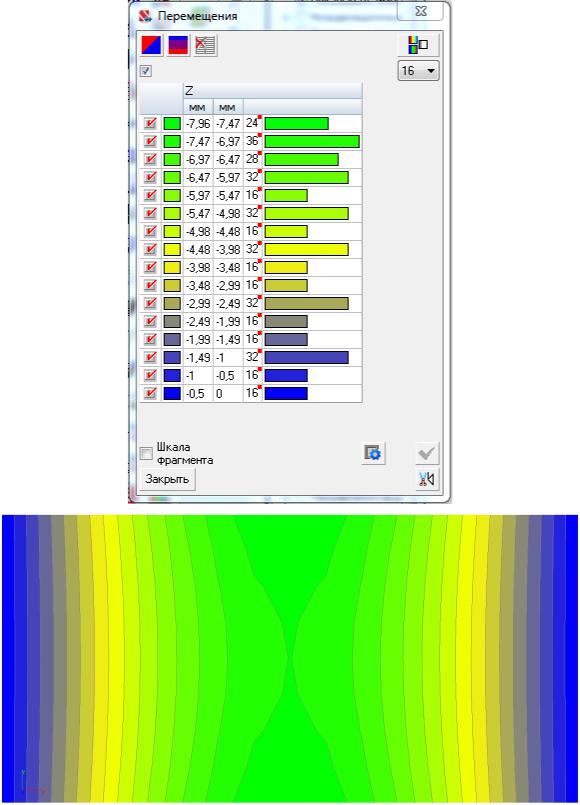

б – сосредоточенные силы
42

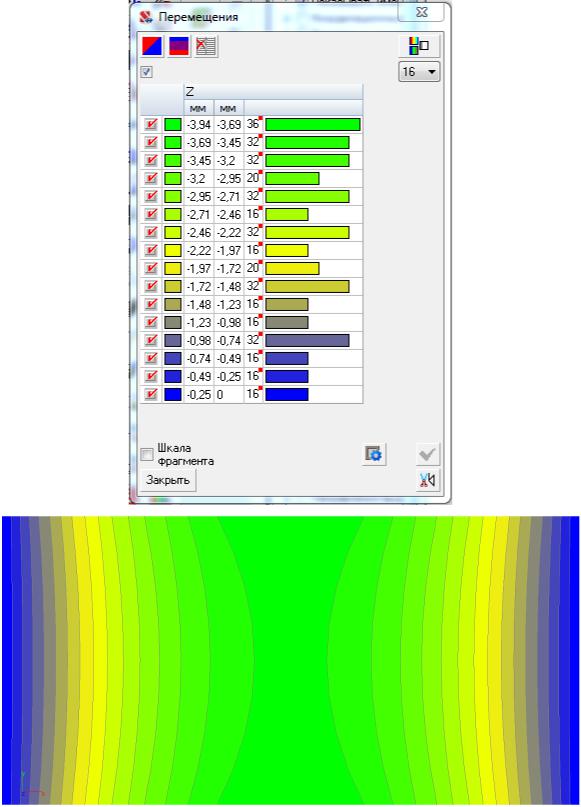

в – сосредоточенные моменты Рис. 33 Изополя перемещений по направлению
для всех случаев нагружения
Наибольшие значения прогиба: при загружении собственным весом – -11,58 мм;
сосредоточенными силами – -7,96 мм; сосредоточенными моментами – -3,94 мм.
43
44
а
45
46
б
47
48
в
Рис. 34 Изополя изгибающих моментов и поперечных сил:
а – загружение 1; б – загружение 2; в – загружение 3
