инвертор 5, где преобразуется в переменный ток с требуемым напряжением U = 220 В, и поступает в систему освещения 7 или к бытовым электропотребля-

ющим приборам 8. При малом потреблении электрической энергии её накапли-

вают в блоке аккумуляторов 4. Контроллер заряда аккумуляторных батарей 3

предназначен для предотвращения губительных для батарей глубокого разряда и перезаряда. Для сервисного обслуживания фотоэлектрических батарей экс-

плуатируемую кровлю требуется оборудовать люком 6.

Фотоэлектрическая система электроснабжения должна дублироваться ре-

зервным источником электропитания, в качестве которого, как правило, ис-

пользуют бензоэлектрогенераторы или дизельэлектрогенераторы.

Наличие резервного источника позволяет, в первую очередь, значительно снизить расчетное количество фотоэлементов за счет отсутствия необходимо-

сти расчета фотоэлектрической системы на наихудшие погодные условия,

например, зимние условия эксплуатации, а также за счет снижения требуемой емкости аккумуляторных батарей.

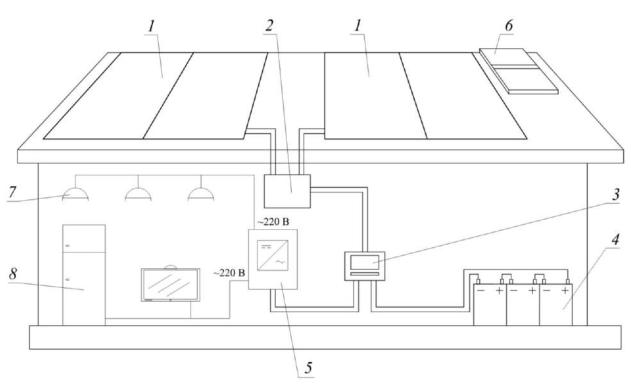

Рис. 4.18. Принципиальная схема электроснабжения жилого дома с применением фотоэлектрических модулей: 1 – фотоэлектрические батареи; 2 – соединительная коробка; 3 – контроллер заряда аккумуляторных батарей; 4 – блок аккумуляторов; 5 – инвертор; 6 – люк для обслуживания; 7 – система внутреннего освещения; 8 – электропотребляющие приборы

101

4.2.3. Характеристики фотоэлементов

Находящийся под действием солнечной радиации фотоэлемент может быть рассмотрен как диод, состоящий из полупроводников n-типа и p-типа с образованной зоной, обедненной носителями (рис. 4.19 [20]).

Ток I, A, протекающий по фотоэлементу определяется по формуле:

где Iфт – фототок источника питания, А; Iдиф – ток насыщения фотоэлемента, А;

Uдиф – напряжение насыщения, В; m – фактор диода, m ≈ 1; Uтн – температурное напряжение фотоэлемента при 25 °C, В, Uтн = 25,7 мВ.

Током насыщения или диффузионным током Iдиф называется ток, прохо-

дящий через переход при обратном смещении, меньше напряжения пробоя, для фотоэлементов Iдиф ≈ 10–10 А.

Фототок, вырабатываемый источником питания, равен

I фт kqср , (4.19)

где k – коэффициент пропорциональности приходящей солнечной радиации,

А·м2/Вт; qср – солнечная радиация приходящая на фотоэлемент, Вт/м2.

Оптимальная выходная мощность элемента фотоэлектрического модуля

Pопт, Вт, может быть определена по формуле [9]:

где ξ – коэффициент заполнения вольт-амперной характеристики (фактор кри-

визны), показывающий степень приближения формы характеристики к прямо-

угольной, ξ = 0,75…0,9; Iк – ток короткого замыкания; Uк – напряжение корот-

кого замыкания.

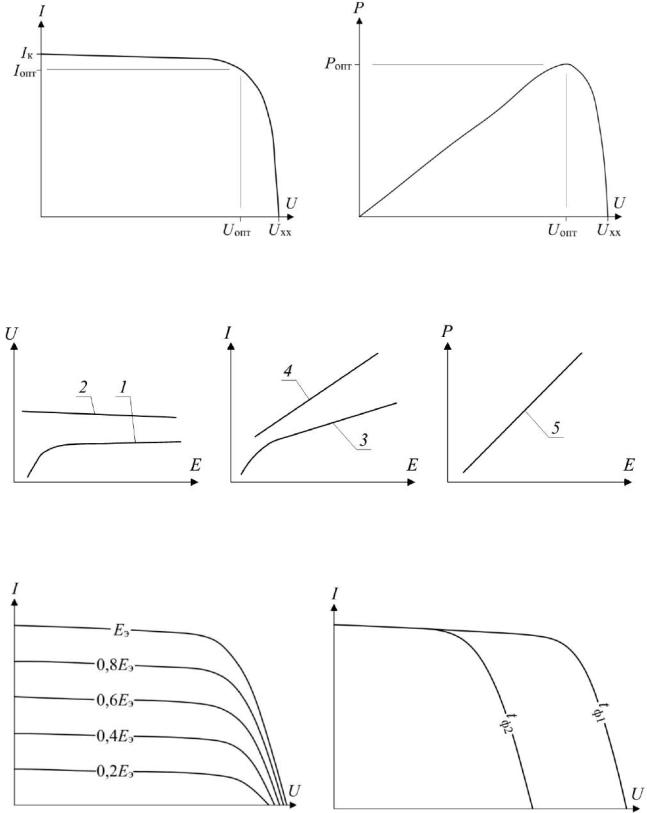

Данная зависимость в графической форме, в качестве вольт-амперной ха-

рактеристики I = f(U) фотоэлемента и зависимости его мощности от напряже-

ния P = f(U), приведена на рис. 4.20 и 4.21, соответственно. Точка на кривой вольт-амперной характеристики, соответствующая оптимальной выходной мощности Pопт (максимальной), называется точкой пиковой мощности.

102

Вольт-амперные характеристики фотоэлектрических модулей, состоящих из нескольких фотоэлементов приведены на рис. 4.24. У модулей с последова-

тельным соединением фотоэлементов складываются значения напряжений, а у параллельно соединенных – значения токов. Батареи, собираемые из большого количества фотоэлектрических модулей, имеют вольтамперные характеристи-

ки, требующие более подробного анализа.

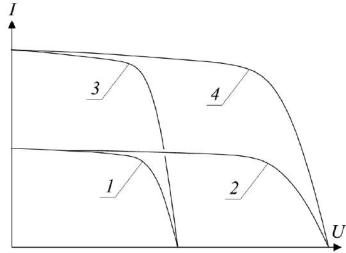

Рис. 4.24. Зависимость вольт-амперной характеристики фотоэлектрического модуля в зависимости от последовательности соединения его фотоэлементов: 1 – состоящего из одного фотоэлемента; 2 – из двух фотоэлементов, соединенных последовательно; 3 – из двух фотоэлементов, соединенных параллельно; 4 – из четырех фотоэлементов соединенных друг с другом последовательно и параллельно или параллельно и последовательно

4.3. Контрольные вопросы для самостоятельной работы

1. Опишите конструкцию и принцип работы промышленной ветроэнерге-

тической установки.

2.Чему равен коэффициент полезного действия ветроколеса?

3.Каков физический смысл критерия Бетца?

4.Опишите основные схемы подключения ветроэлектрогенераторов к сети.

5.Дайте определение коэффициента использования мощности ветропри-

емного устройства ветроэнергетической установки.

6.Опишите принцип работы фотоэлектрической батареи.

7.Из каких элементов состоит схема электроснабжения жилого дома с применением фотоэлектрических модулей?
