Рис. 3.6 Пример прокладки вентканалов в многоэтажном панельном

здании со сборным каналом и поэтажными каналами-спутниками

На рис. 3.6 показан вариант исполнения каналов систем вентиляции в многоэтажном здании. Присоединение поэтажных каналов к сборной шахте осуществляется “через этаж” (или более) для предотвращения перетекания загрязненного воздуха в соседние квартиры. С этой же целью каналы последних этажей, где располагаемое давление минимально, выполняют самостоятельными (автономными). Для обеспечения гарантированного разрежения на последних этажах в вытяжной проем дополнительно устанавливают бытовые осевые вентиляторы.

При прокладке на чердаках или в неотапливаемых помещениях вытяжных вентиляционных каналов для удаления воздуха из жилых помещений и классов их выполняют из двойных шлакогипсовых плит толщиной каждая 40 мм с воздушной прослойкой между ними толщиной 40

мм, а для удаления воздуха из помещений кухонь, санитарных узлов и домовых прачечных - из шлакобетонных плит.

104

При наличии чердака или технического этажа вертикальные каналы могут объединяться горизонтальными коллекторами с выпуском воздуха через общую шахту (рис. 3.7).

Если расстояние между крайними каналами не превышает 3 м, то сборный горизонтальный коллектор конструируют с наклонными гранями.

Рис. 3.7 Устройство сборного горизонтального канала

в здании с чердаком

Если расстояние между крайними каналами не превышает 10 м, то коллектор имеет ступенчатое увеличение сечения в сторону шахты.

Сборные горизонтальные короба в пределах неотапливаемых техэтажей

(чердаков) должны выполняться утепленными для предотвращения конденсации влаги.

В жилых зданиях и ряде общественных зданий без чердачных технических этажей вытяжные шахты имеют кирпичный оголовок, в котором устраивают двухсторонний выход в горизонтальном направлении.

При конструировании шахт гравитационных вентсистем в зданиях,

имеющих скатную кровлю следует учитывать следующие рекомендации по их размещению (рис. 3.8).

Для зданий с плоской кровлей при определении высоты устья шахты необходимо учитывать высоту снежного покрова. В регионах России она колеблется от 50 до 80 см, поэтому оголовок вентшахты размещают на высоте

1-1,5 м над поверхностью плоской кровли.

105

Рис. 3.8 Схема размещения оголовков вентшахт гравитационных систем в зданиях со скатной кровлей

Организация удаления загрязненного воздуха в производственных зданиях осуществляется в соответствии с положениями Свода правил по отоплению, вентиляции и кондиционированию, либо в соответствиями с требованиями ведомственных норм проектирования. Так, для шахт от местных отсосов высота среза шахты должна быть не менее, чем на 2 м выше выступающей части кровли (если эта часть расположена ближе 10 м от шахты).

КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ

1.Основные принципы вентиляции.

2.Варианты исполнения вентиляционных каналов.

3.Устройство сборных каналов на чердаках зданий.

4.Особенности устройства вытяжных шахт гравитационных систем вентиляции.

3.5. Воздухонагреватели (калориферы)

Теплообменные аппараты для нагрева воздуха применяют в системах вентиляции и воздушного отопления; в системах кондиционирования воздуха;

в воздушно-тепловых завесах; в сушильных установках.

Во всех перечисленных системах применяют одни и те же технические средства, отличающиеся лишь степенью нагрева и некоторыми конструктивными особенностями – воздухонагреватели (калориферы).

Воздухонагреватели (калориферы) представляют собой поверхностные теплообменники, где нагрев осуществляется за счет контакта воздуха с

106

нагретой поверхностью без изменения влагосодержания воздуха. Из-за конструктивных особенностей оребренных калориферов (небольшое расстояние между пластинами) для предотвращения выхода из строя приточной установки проходящий через него воздух не должен содержать липких веществ и волокнистых материалов, а его запыленность не должна превышать 5 мг/м3.

На практике для удобства принято условное деление теплообменников для различных систем. Так, теплообменники для систем кондиционирования воздуха условно называют воздухонагревателями. Для всех остальных систем –

калориферами.

В настоящее время применяются следующие виды воздухонагревателей:

1.По виду теплоносителя:

1.водяные;

2.паровые;

3.электрические.

2.По характеру движения теплоносителя:

1.одноходовые – применяются для теплоносителя вода и пар;

Могут устанавливаться как вертикально, так и горизонтально (по направлению движения теплоносителя).

2.многоходовые – только для теплоносителя вода.

Устанавливаются только горизонтально.

3.По варианту исполнения поверхности трубок:

1.гладкотрубные;

Водяные и паровые гладкотрубные калориферы применяются редко,

в основном с гладкими трубками изготавливают электрокалориферы.

2.оребренные: пластинчатые; спирально-навивные; накатные

(биметаллические).

4.По количеству трубок для теплоносителя по ходу движения воздуха:

Для калориферов:

1.малой модели (2 трубки), общей глубиной 180 мм;

107

2.средней модели (3 трубки), глубиной 180 мм;

3.большой модели (4 трубки), глубиной 220 мм.

Для воздухонагревателей:

1.однорядные (1R);

2.полуторорядные (1.5R);

3.двухрядные (2R).

5.По виду применяемого материала:

1.стальные;

2.биметаллические (сталь+алюминий; медь+алюминий).

3.6. Приточные установки систем вентиляции

Основное оборудование приточных вентиляционных систем (фильтры,

воздухонагреватели, теплоутилизаторы, установки для испарительного охлаждения воздуха, вентиляторы, шумоглушители и запорно-регулирующие устройства) размещается в специальных помещениях, называемых вентиляционными камерами или приточными центрами.

В общественных и административных зданиях приточные центры обычно располагают на первом этаже или в техническом подполье, вдали от помещений с низким допустимым уровнем шума (зрительные залы,

конференц-залы и др.). При необходимости стенки камер выполняют звукоизолированными.

В промышленных зданиях из соображений экономии производственных площадей приточные центры размещают на антресолях или огороженных площадках второго яруса.

Камеры, по возможности, располагают в центре вентиляционной сети,

что позволяет иметь энергетически уравновешенную сеть воздуховодов.

Радиус действия приточных центров обычно принимают не более 50х60 м.

Размеры приточной установки и её конфигурация в плане должны быть такими, чтобы оставались проходы по периметру не менее 0,7 м для удобства монтажа, а также зона для обслуживания и ремонта вентиляционного

108

оборудования шириной не менее ширины установки. Высота помещения должна быть на 0,8 м больше высоты оборудования и не менее 1,9 м от пола до перекрытия в местах прохода обслуживающего персонала.

Приточные установки могут выполняться из строительных конструкций или модульными из готовых секций. В системах вентиляции небольшой производительности (до 5000 м3/ч) используются блочные установки.

На рис. 3.11 показана приточная камера в строительных конст-

рукциях, размещенная на первом этаже здания. Камеры в строительных конструкциях выполняются из трудносгораемых или огнестойких материалов,

например, из бетона, кирпича, пустотелых гипсовых плит, деревянных конструкций с двухсторонней обивкой листовой сталью по войлоку,

смоченному в глине, арболита и т.п. Поверхность стенок и потолка камеры должна быть гладкой, допускать влажную уборку и дезинфекцию. Для предотвращения конденсации влаги ограждения камеры изнутри теплоизолируют до секции нагрева.

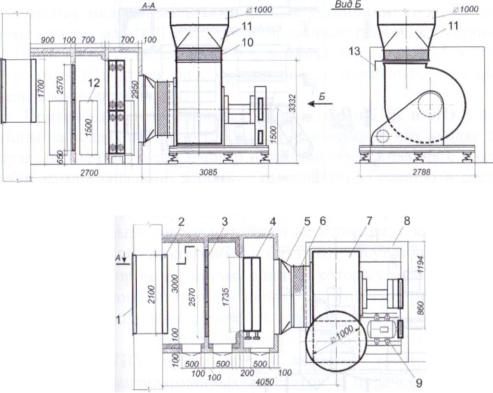

Рис. 3.9. Компоновка приточной установки в строительном исполнении

109

1 - воздухозаборная решетка; 2 - утепленный клапан; 3 - фильтр для очистки воздуха; 4 - калориферы; 5, 11 - переход; 6, 10 - гибкие вставки; 7 - вентилятор; 8 - виброоснование; 9 - электродвигатель; 12 - герметические двери; 13 - пусковой шибер

Если в приточном центре размещено несколько приточных установок, то может быть устроен единый коридор для наружного воздуха (рис. 9.2, а).

Размеры воздушного коридора зависят от габаритов присоединяемого оборудования, а количество секций обслуживания установок может быть сокращено за счет приемной секции.

Поперечное сечение воздухозаборной шахты и воздушного коридора должно быть достаточно большим, чтобы исключить взаимное влияние работы приточных камер друг на друга, а также обеспечить доступ для осмотра,

уборки пыли и проведения ремонтных работ.

Вкоридоре наружного воздуха могут располагаться теплообменники системы утилизации теплоты с промежуточным теплоносителем и утеплённые клапаны приточных установок. Такое решение позволяет рационально использовать площадь приточного центра.

Ввентиляционных системах промышленных предприятий с целью снижения стоимости и сокращения сроков строительства применяются

модульные и секционные установки: типовые приточные камеры марки

2ПКТ, унифицированные приточные установки УПУ, а также вентиляционные приточные агрегаты ВПА и установки типа КЦКП на базе секций для центральных каркаснопанельных кондиционеров.

Приточные вентиляционные камеры марки 2ПК и 2ПКТ рассчитаны на подачу от 3,5 до 150 тыс. м3/ч воздуха. В них входят два модуля: первый включает фильтр и секцию обслуживания с воздухозаборными клапанами,

второй - калориферную секцию и соединительную для вентиляторного агрегата (рис. 9.3). Камеры бывают быть левого и правого исполнения, с

клапаном для рециркуляционного воздуховода и без него, могут монтироваться с одним вентилятором и с двумя, один из которых - резервный.

110

Рис. 3.10 Приточные центры в строительном исполнении

а – с воздушным коридором; б – без воздушной секции

111

Камеры 2ПК могут дополняться секцией орошения с широкофакельными форсунками, поддоном и циркуляционным насосом.

Унифицированные приточные вентиляционные установки УПУ применяют в качестве вентиляционных и отопительно-вентиляционных агрегатов с подачей от 0,3 до 50 тыс. м’/ч.

Рис. 3.13 Компоновка типовых приточных установок

а - камера 2ПК; б - камера 2ПКТ; в - соединительная секция с резервным вентилятором

1 - вентилятор; 2 - гибкая вставка; 3 - переходник; 4 - соединительная секция; 5 - калориферная секция; 6 - блок фильтра; 7 - приемная секция;

8 - рециркуляционный клапан; 9 - клапан воздухозаборный;

112

10 - присоединительный патрубок с утепленным клапаном; 11- резервный вентилятор

Модульные (блочные) установки составляются из отдельных блоков-

модулей нескольких типоразмеров (модулей с вентилятором, с

фильтрующими, нагревательными элементами и т.п.) и с автоматизированной системой управления всеми блоками. Модульная схема позволяет сократить время монтажа и дает возможность набирать любую функциональную линию по обработке воздуха.

Рис. 3.14 Схемы компоновки унифицированных установок УПУ

а - с одним вентилятором; б - с двумя вентиляторами (рабочим и резервным); 1 - воздухозаборная шахта; 2 - патрубок с утепленным клапаном;

3 - воздухонагреватель; 4 - переходник; 5 - соединительная секция;
