В процессе работы может возникнуть необходимость наложения линейных объектов разного типа с целью красивого картографического изображения. В этом случае необходимо применить функцию уровней знака.

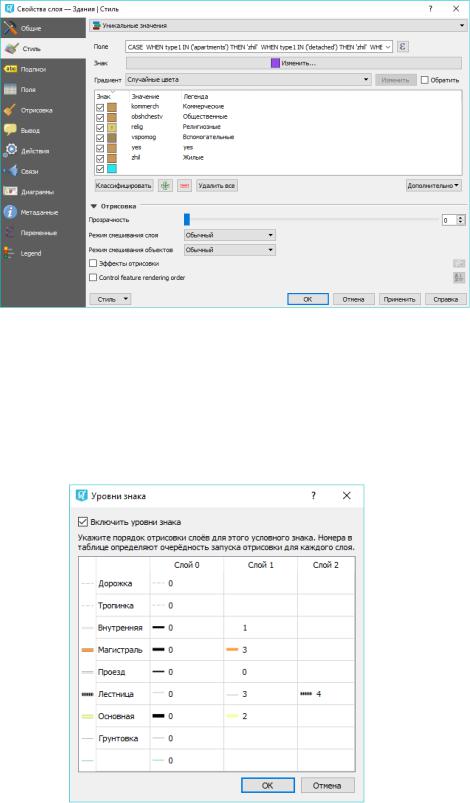

Рисунок 32 – Окно настройки стиля объектов способом «Уникальные значения»

Рассмотрим пример с объектами различных типов дорог. В свойствах слоя на вкладке

«Стиль» нажимаем кнопку «Дополнительно» и выбираем «Уровни знака». Затем напротив каждого вида устанавливаем уровень (рис. 33). В результате объекты (дороги) с наибольшей значимостью расположились «выше» объектов с меньшей значимостью (рис. 34).

Рисунок 33 – Окно уровней знака слоя

31

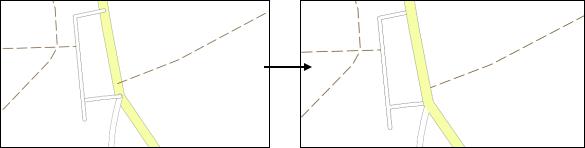

Рисунок 34 – Результат настройки уровней знака

Также может возникнуть необходимость поворота точечных объектов на заданный угол. Атрибутивная таблица, содержащая такие объекты, должна иметь отдельный атрибут со значениями угла поворота.

В свойствах слоя на вкладке «Размещение» для характеристики «Угол поворота» активируем параметр «Переопределение свойств из данных слоя», затем выбираем ранее созданный атрибут для извлечения значений угла поворота. После чего нажимаем

«Применить» и «ОК». В результате точечные объекты на карте развернутся в нужном положении.

3.3.2Настройка подписей объектов

ВNextGIS QGIS текст подписей объектов векторных слоев берется из атрибута объекта.

Для задания подписей у слоя заходим в свойства слоя, включаем режим

«Показывать подписи для этого слоя» и выбираем столбец атрибутивной таблицы,

значениями которого необходимо подписывать объекты. На вкладке «Текст» задаем шрифт текста, начертание, размер и цвет; на вкладке «Буфер» указываем размер и цвет окантовки текста; на вкладке «Размещение» устанавливаем способ размещения подписей (например, на расстоянии от центроида), координаты для смещения центроида (рис. 35).

32

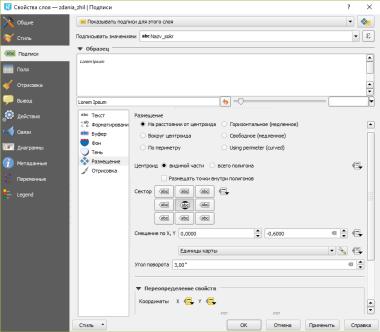

Рисунок 35 – Настройка подписей

3.4 Формирование отчетов

Для создания отчета в меню «Программы» выбираем «Управление макетами», в

окне создания макетов выбираем пустой шаблон для макета и нажимаем кнопку «Добавить»,

после чего указываем название макета и нажимаем «ОК».

В окне отчета на вкладке «Макет», расположенной в правой части окна отчета задаем нужный размер страницы.

Затем открываем панель свойств элементов: в меню «Вид» из пункта «Панели» выбираем «Свойства элемента». Содержимое данной панели будет разным в зависимости от выделенного элемента отчета.

Чтобы добавить в отчет карту, на панели инструментов, расположенной в левой части окна отчета, выбираем кнопку «Добавить карту», и в области макета рисуем область для картографического изображения. Для сдвига охватываемой области прямоугольник карты выделяем инструментом «Выделить/переместить элемент», затем с помощью инструмента «Переместить содержимое элемента» область карты сдвигаем до необходимого положения [8]. Установленный охват карты сохранится в макете. На вкладке свойств созданной карты задаем способ отображения и масштаб.

На макет печати добавляем необходимые надписи с помощью инструмента

«Добавить текст». В свойствах элемента записываем текст, указываем шрифт и выравнивание.

33

Для размещения в отчете легенды карты выбираем инструмент «Добавить легенду» и рисуем прямоугольную область для её расположения. В свойствах элемента устанавливаем текст и шрифт заголовка легенды; выбираем «Элементы легенды», т.е. атрибутивные таблицы проекта, необходимые для нанесения условных обозначений, для элементов легенды выбираем шрифт. Задаем ширину и высоту условных знаков.

Для размещения в отчете атрибутивной таблицы выбираем инструмент «Добавить таблицу атрибутов» и рисуем в отчете прямоугольную область для её расположения. Затем в свойствах данного элемента выбираем слой, из которого требуется извлечь атрибутивную таблицу, указываем перечень атрибутов и для каждого атрибута задаем заголовок на русском языке. Также задаем ширину сетки таблицы и шрифты текста.

В макет печати добавляем масштабную линейку с помощью инструмента «Добавить масштабную линейку». Устанавливаем параметры: единицы масштабной линейки,

количество сегментов справа и слева, фон, шрифт и цвет. Пример окна отчета представлен на рисунке 36.

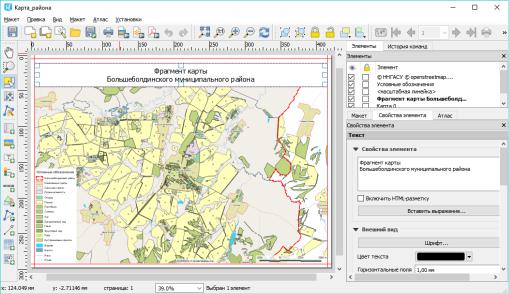

Рисунок 36 – Окно отчета

Для вывода макета на печать выполняем действие «Макет – Печать», затем выбираем принтер, задаем формат бумаги, ориентацию страницы, и цвет печати.

34

Заключение

В результате изучения разделов учебно-методического пособия студент должен овладеть технологией обработки пространственных данных и создания геоинформационных систем территории в программе NextGIS QGIS, включая следующие этапы:

1)настройка проекта,

2)регистрация растровых изображений,

3)создание векторных слоев,

4)векторизация объектов,

5)ввод атрибутивной информации,

6)обработка, поиск и анализ геоданных,

7)создание цифровых тематических карт,

8)формирование макетов печати.

Результатом работы является ГИС-проект территории, разработанный студентом в программе NextGIS QGIS в соответствии с индивидуальным заданием.

35

Список использованных источников

1. Волков, А. В. Географические информационные системы : учеб. пособие / А. В.

Волков, М. М. Орехов. – Санкт-Петербург : СПбГАСУ, 2015. – 76 с.

2. Кащенко, Н. А. Геоинформационные системы : учеб. пособие для вузов / Н. А.

Кащенко, Е. В. Попов, А. В. Чечин ; Нижегор. гос. архитектур.- строит. ун-т. – Нижний Новгород : ННГАСУ, 2012. – 130 с.

3. Создание проекта в ГИС Geomedia : метод. указания по дисциплине

«Проектирование геоинформационных и кадастровых информационных систем» для студентов направления 120300 «Землеустройство и кадастры» / Нижегор. гос. архитектур.-

строит. ун-т : сост. А. В. Чечин. – Нижний Новгород : ННГАСУ, 2008. – 22 с.

4.Бесплатные геоинформационные решения QGIS и NextGIS [Электронный ресурс].

–Режим доступа : https://habr.com/ru/post/321710/

5.OpenStreetMap [Электронный ресурс]. – Режим доступа : https://ru.wikipedia.org/wiki/OpenStreetMap.

6.GIS-Lab. Географические информационные системы и дистанционное зондирование [Электронный ресурс]. – Режим доступа : http://gis-lab.info/.

7.SAS.Планета [Электронный ресурс]. – Режим доступа : https://ru.wikipedia.org/ wiki/SAS.Планета.

8.Документация по NextGISQGIS [Электронный ресурс]. – Режим доступа :

http://docs.nextgis.ru/docs_ngqgis/source/toc.html.

9. Особенности геообработки с выходными данными в формате шейп-файла

[Электронный ресурс]. – Режим доступа : http://desktop.arcgis.com/ru/arcmap/10.3/tools/supple- ment/geoprocessing-considerations-for-shapefile-output.html.

10.Работа с публичной кадастровой картой на примере QGIS [Электронный ресурс].

–Режим доступа : http://wiki.gis-lab.info/w/Работа_с_публичной_кадастровой_картой

_на_примере_QGIS.

11. Руководство пользователя QGIS [Электронный ресурс]. – Режим доступа :

https://docs.qgis.org/2.8/ru/docs/user_manual/index.html.

12.ESRI Shapefile Technical Description. An ESRI White Paper. Redlands : CA,

1998. - 34 р.

13.Работа с публичной кадастровой картой на примере QGIS [Электронный ресурс].

–Режим доступа : http://wiki.gis-lab.info/w/Работа_с_публичной_кадастровой_картой

_на_примере_QGIS.
