Расстояние от основания откоса выемки до ближайших опор машин должно быть не менее указанных [7].
При производстве работ пользоваться только исправным оборудованием и приспособлениями. Съемные грузозахватные приспособления, стропы, тара, предназначенные для подачи бетонной смеси грузоподъемными кранами должны быть изготовлены и освидетельствованы согласно [4].
Перемещение загруженной или порожней бадьи разрешается только при закрытом затворе.
Необходимо обращать особое внимание на обеспечение условий, исключающих возможность поражения рабочих электрическим током. С этой целью при производстве электросварочных работ и вибрировании бетонной смеси применяемое оборудование должно быть заземлено.
Установка и разборка опалубки могут быть начаты с разрешения технического руководителя строительства и должны производиться под непосредственным наблюдением специально назначенного лица технического персонала.
3.10 Технико-экономические показатели
По запроектированным методам производства работ определяют техникоэкономические показатели, которые представляют в виде табл. 3.8.
Таблица 3.8 Технико-экономические показатели
|
Наименование показателей |
Ед. изм. |
Величина |
|
|
|
показателя |
1. |
Выполненный объем работ по бетонированию |
м# |
|
|
фундаментов |
|
|
2. |
Трудоемкость всех выполненных работ |
чел.-дн. |
|
3. |
Трудоемкость на 1 м# бетона |
чел.-дн. |
|
4. |
Выработка на одного рабочего в смену |
м# |
|
5. |
Общие затраты машинного времени ведущей |
маш.-см. |
|
|
машины |
|
|
Выполненный объем работ по бетонированию фундаментов принимают из табл. 3.1 «Ведомость объемов работ».
Трудоемкость всех выполненных работ принимают по графику производства работ графа проектируемая трудоемкость.
Трудоемкость на 1 м# бетона определяют делением общей трудоемкости на объем бетонирования фундаментов.
Выработку на одного рабочего в смену получают делением объема работ по бетонированию фундаментов на общую трудоемкость. Затраты ведущей машины определяют по графику производства работ.
31
3.11 Оформление курсовой работы
Курсовую работу оформляют в виде чертежа на листе А2 и пояснительной записки на листах А4. В пояснительной записке дают все необходимые расчеты и обоснования принятых способов выполнения строительных процессов, применения основных машин и приспособлений.
Все расчеты и обоснования необходимо сопровождать ссылками на строительные нормы и правила (СНиП), ГОСТы, технические условия и другие источники.
Схемы и таблицы можно выполнять в карандаше.
Пояснительная записка должна быть выполнена с соблюдением требований, предъявляемых к оформлению расчетно-пояснительных записок – иметь нумерацию страниц, оглавление и список использованных источников.
На чертеже должно быть изображено:
−технологическая схема возведения железобетонных монолитных фундаментов (общая схема – план фундаментов в земляной выемке с нанесением осей здания, осей движения крана, бетононасоса и места их стоянок);
−схемы установки щитов опалубки фундамента и их спецификация;
−схемы укладки арматуры и бетонной смеси;
−график производства работ;
−технические характеристики применяемых машин;
−технико-экономические показатели;
−основные указания по производству работ и технике безопасности.
32
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Нормативно-инструктивные документы
1.Единые нормы и расценки на строительные, монтажные и ремонтностроительные работы:
Сб. Е1. Внутрипостроечные транспортные работы / Госстрой СССР. – М.: Прейскурантиздат, 1987. – 40 с.
Сб. Е2. Земляные работы.Вып. 1. Механизированные и ручные работы. Госстрой СССР. – М. :Стройиздат. 1988. – 82 с.
Сб. Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. Вып. 1. Здания и промышленные сооружения / Госстрой
СССР. – М.: Стройиздат, 1987. – 64 с.
2.МДС 12-29.2006. Методические рекомендации по разработке и оформлению технологической карты [Текст]. – М. : ЦНИИОМТП, 2007. – 12 с.
3.РД-11-06-2007. Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ.
4.РД-11-07-2007. Инструкция по проектированию, изготовлению и безопасной эксплуатации стропов грузовых.
5.СП 45.13330.2012. Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87 [Электронный ресурс] : утв. приказом Минрегиона России 29.12.2011 N 635/2. – Режим доступа : http://www.nostroy.ru.
6.СП 70.13330.2012. Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 [Электронный ресурс] : утв. приказом Госстроя 25.12.2012 №109/ГС. – Режим доступа : http://www.nostroy.ru.
7.СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования. – М. : Изд-во «Приор», 2001. – 64 с.
8.СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство. – М. : Изд-во «Книга-сервис», 2002. – 48 с.
9.Стандарт предприятия СТП ННГАСУ с 1-1-98 по 1-7-98, изд-во ННГАСУ, Н.Новгород, 1998.
10.СТО НОСТРОЙ 2.6.54-2011. Конструкции монолитные бетонные и железобетонные. Технические требования к производству работ, правила и методы контроля. – Режим доступа : http://www.nostroy.ru.
33
Справочные материалы
11.Бадьин, Г.М. Справочник строителя. Справочник / Г.М. Бадьин, В.В. Стебаков. – М. : Издательство АСВ, 2004. – 336 стр. с ил.
12.Добронравов, С.С. Строительные машины и оборудование: Справочник / С.С. Добронравов, М.С. Добронравов. 2-е изд., перераб. и доп. – М.: Высш.
шк., 2006. – 445 с.: ил.
13.Инструкция по транспортировке и укладке бетонной смеси в монолитные конструкции с помощью автобетоносмесителей и автобетононасосов / ОАО ПКТИпромстрой. – 2002.
14.Строительные краны [Текст]: справ.пособие / О.Н. Красавина [и др.]; под ред. О.Н. Красавиной. Иван. гос. архит.-строит. ун-т. – Иваново, 2007. – 247 с.: ил.
15.Схемы операционного контроля качества строительных, ремонтностроительных и монтажных работ / В.М. Никитин и др. – СПб. : Центр качества строительства, 2007.
16.Типовая технологическая карта на земляные и буровзрывные работы (1.01.01.43). Комплексно-механизированный процесс устройства котлована под промышленное здание в грунтах III группы / ВНИПИИСТРОМСЫРЬЕ.
– М., 1989.
17.Технологическая карта на устройство столбчатых монолитных фундаментов с использованием мелкощитовой опалубки / ЦНИИОМТП. – М., 2002.
Книги (учебные пособия)
18.Анпилов, С. М. Технология возведения зданий и сооружений из монолитного железобетона. Учебное пособие [Текст] / С. М. Анпилов. – М.: Издательство АСВ, 2010. – 576 с.
19.Соколов, Г.К. Выбор кранов и технических средств для монтажа строительных конструкций: учеб.пособие / Г.К. Соколов. М.: МГСУ, 2002. – 180 с.
20.Соколов, Г.К. Технология строительного производства: учеб.пособие для студ. высш. учеб. заведений / Г.К. Соколов. – М.: Издательский центр
«Академия», 2006. – 544 с.
21.Стаценко, А.С. Технология бетонных работ: учеб.пособие / А.С. Стаценко.
– Мн.: Выш. шк., 2005. – 207 с.: ил.
22.Теличенко, В.И. Технология строительных процессов: В 2 ч. Ч. 2 : Учеб.для строит. вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус – 2- е изд., испр. и доп. – М. : Высш.шк.; 2005. – 392 с.: ил.
34
ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ А
Наибольшая крутизна откосов траншей и котлованов, выполняемых без креплений (СНиП 12-04-2002[8, п.5.2.6])
|
Крутизна откоса (отношение его высоты к |
|||
Виды грунтов |
заложению) при глубине выемки, м, не более |
|||
1,5 |
3,0 |
5,0 |
||
|
||||
|
|
|
|
|
Насыпные неслежавшиеся |
1:0,67 |
1:1 |
1: 1,25 |
|
Песчаные |
1:0,5 |
1:1 |
1:1 |
|
Супесь |
1:0,25 |
1:0,67 |
1:0,85 |
|
Суглинок |
1:0 |
1:0,5 |
1:0,75 |
|
Глина |
1:0 |
1:0,25 |
1:0,5 |
|
Лессовые |
1:0 |
1:0,5 |
1:0,5 |
Примечания
1. При напластовании различных видов грунта крутизну откосов назначают по наименее устойчивому виду от обрушения откоса.
2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет - для песчаных; до пяти лет - для пылевато-глинистых грунтов.
ПРИЛОЖЕНИЕ Б
Минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины (СНиП 12-03-2001[7, п.7.2.4])
Глубина |
|
|
Грунт |
|
|
выемки, |
песчаный |
супесчаный |
|
суглинистый |
глинистый |
м |
|
Расстояние до опоры машины, м |
|
||
1 |
1,50 |
1,25 |
|
1,00 |
1,00 |
2 |
3,00 |
2,40 |
|
2,00 |
1,50 |
3 |
4,00 |
3,60 |
|
3,25 |
1,75 |
4 |
5,00 |
4,40 |
|
4,00 |
3,00 |
5 |
6,00 |
5,30 |
|
4,75 |
3,50 |
35
ПРИЛОЖЕНИЕ В

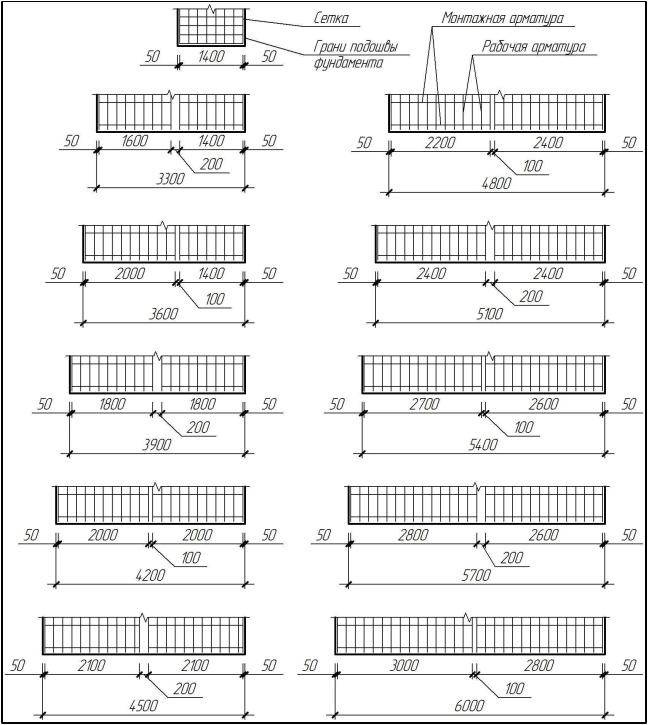

Схемы раскладки сварных унифицированных сеток одного слоя по подошвам отдельных фундаментов
36
ПРИЛОЖЕНИЕ Г
Бадьи инвентарные для подачи бетонной смеси
|
|
|
Поворотные бадьи |
|
Неповоротные |
||||
|
|
|
|
бадьи |
|||||
Показатели |
|
|
|
|
|
|
|||
БПВ- |
БПВ- |
БПВ- |
БПВ- |
БПВ- |
БПВ- |
БНВ- |
БНВ- |
||
|
|||||||||
|
0,5 |
0,9 |
1,0 |
1,2 |
1,6 |
2,0 |
0,5 |
1,0 |
|
Грузоподъёмность, |
1250 |
2000 |
2500 |
3000 |
4000 |
5000 |
1250 |
2500 |
|
кг |
|||||||||
|
|
|
|
|
|
|
|
||
Размеры |
|
|
|
|
|
|
|
|
|
разгрузочного |
350х400 |
350х400 |
350х600 |
350х600 |
350х600 |
350х600 |
350х600 |
||
отверстия, мм |
|
|
|
|
|
|
|
|
|
Масса бадьи, кг |
325 |
395 |
495 |
565 |
635 |
920 |
228 |
345 |
|
Размеры, мм: |
|
|
|
|
|
|
|
|
|
длина |
3045 |
1700 |
3384 |
3584 |
3867 |
3874 |
1200 |
1600 |
|
ширина |
958 |
1100 |
1410 |
1610 |
1524 |
2743 |
1200 |
1600 |
|
высота |
325 |
450 |
495 |
545 |
635 |
1025 |
1200 |
1600 |
ПРИЛОЖЕНИЕ Д
Технические характеристики автобетононасосов
|
|
|
|
|
|
Марка автобетононасоса |
|
|
|
||
Показатель |
БН-80- |
|
АБН- |
АБН- |
БН-80- |
|
|
HANWOO |
|
||
СБ-126А |
|
HCP |
HCP37.15 |
HCP 43 |
|||||||
|
|
|
20 |
|
65/21 |
75/42 |
26 |
|
32-II |
XZ |
|
|
|
|
|
|
|
|
|
|
|
||
Производительность, |
9,15, |
|
|
|
|
|
|
|
|
||
м3/ч |
|
|
30, 60 |
65 |
65 |
75 |
80 |
|
130 |
150 |
150 |
Габаритные |
|
|
|
|
|
|
|
|
|
||
размеры, мм: |
|
|
|
|
|
|
|
|
|
||
длина |
|
11000 |
10000 |
10600 |
12000 |
11000 |
|
8410 |
12100 |
14350 |
|
ширина |
2600 |
2500 |
2500 |
2500 |
2600 |
|
2495 |
2495 |
2495 |
||
высота |
|
4000 |
3800 |
3930 |
3950 |
4000 |
|
4000 |
3900 |
3900 |
|
Базовый автомобиль |
КрАЗ- |
КамАЗ- |
Урал- |
КамАЗ- |
КрАЗ- |
|
|
|
|
||
|
|
|
250 |
53213 |
4320 |
62201 |
250 |
|
Mack |
Mack |
Mack |
Опорный |
контур, |
|
|
|
|
|
|
|
|
|
|
lxb, м |
|
|
4х3,5 |
4х3,5 |
4х3,5 |
4х3,5 |
4х3,5 |
|
6,7х6,4 |
7,4х7,4 |
7,3х7,4 |
Внутренний диаметр |
|
|
|
|
|
|
|
|
|
||
трубопровода, мм |
125 |
125 |
125 |
125 |
125 |
|
125 |
125 |
125 |
||
Дальность |
подачи |
|
|
|
|
|
|
|
|
|
|
при помощи стрелы, |
|
|
|
|
|
|
|
|
|
||
м: |
|
|
|
|
|
|
|
|
|
|
|
по |
горизонтали |
|
|
|
|
|
|
|
|
|
|
(радиус) |
|
|
17 |
18 |
18 |
38 |
22 |
|
28,2 |
32,7 |
38,2 |
по |
|
вертикали |
|
|
|
|
|
|
|
|
|
(высота) |
|
20 |
21 |
21 |
42 |
26 |
|
31,6 |
36,4 |
42,6 |
|
Вместимость |
|
|
|
|
|
|
|
|
|
||
приемного |
бункера, |
|
|
|
|
|
|
|
|
|
|
м3 |
|
|
0,6 |
0,6 |
0,6 |
0,7 |
0,4 |
|
0,75 |
0,6 |
0,75 |
Высота |
|
загрузки |
|
|
|
|
|
|
|
|
|
бункера, м |
|
1450 |
1450 |
1450 |
1450 |
1450 |
|
1350 |
1350 |
1350 |
|
Максимальный |
|
|
|
|
|
|
|
|
|
||
размер |
заполнителя, |
|
|
|
|
|
|
|
|
|
|
мм |
|
|
60 |
40 |
50 |
50 |
40 |
|
40 |
40 |
40 |
37
ПРИЛОЖЕНИЕ Е
Технические характеристики прицепных бетононасосов
|
|
|
|
|
|
Марка бетононасоса |
|
|
|||
Показатель |
|
|
Schwing |
Zoomlion |
Cifa |
|
SANY |
||||
|
WP 750- |
BPA-500 |
HBT |
PC-307 |
СБ-207 |
HBT 60.C- |
|||||
|
|
||||||||||
|
|
18X |
|
60.16.112 RS |
|
1413 D |
|||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Производительность, м3/ч |
54 |
|
35 |
|
70 |
|
30 |
|
20 |
65 |
|
Габаритные размеры, мм: |
|
|
|
|
|
|
|
|
|
|
|
длина |
|
4390 |
|
4220 |
|
6000 |
|
3650 |
|
3000 |
6241 |
ширина |
|
1680 |
|
1680 |
|
2100 |
|
1220 |
|
1800 |
2068 |
высота |
|
2100 |
|
1880 |
|
2600 |
|
1800 |
|
1800 |
2607 |
Внутренний |
диаметр |
|
|
|
|
125 |
|
|
|
|
|
трубопровода, мм |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Дальность подачи, м: |
|
|
|
|
|
|
|
|
|
|
|
по горизонтали |
|
354 |
|
354 |
|
1500 |
|
500 |
|
|
700 |
по вертикали |
|
100 |
|
100 |
|
350 |
|
100 |
|
330 |
200 |
Максимальная |
размер |
|
|
|
|
|
|
|
|
|
|
заполнителя, мм |
|
38 |
|
25 |
|
30 |
|
45 |
|
30 |
50 |
38
ПРИЛОЖЕНИЕ Ж
Технические характеристики автобетоносмесителей[13]
Таблица Ж.1
|
|
|
|
|
|
|
|
Автобетоносмесители |
|
|
|
|
|
|||
|
Показатель |
СБ-92 А-1 |
СБ-92 В- |
СБ-92 В- |
СБ-92 |
СБ-159А |
СБ-159Б |
СБ-172-1 |
СБ-211 |
СБ-214 |
СБ-230 |
СБ-234 |
СБ-239 |
581470 |
||
|
|
|
|
1 |
2 |
В-4 |
|
|
|
|
|
|
|
|
|
|
1 |
Геометрический |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
объем смесительного |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
10 |
14 |
10 |
7,5 |
14 |
14 |
12 |
||
барабана, м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
2 |
Емкость |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
смесительного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
барабана по выходу |
4 |
4 |
5 |
5 |
4,5 |
4...5 |
4,5...5 |
5,4...5,9 |
8 |
5...6 |
4 |
8 |
8 |
7 |
||
готовой бетонной |
||||||||||||||||
(2,25) |
(2,25) |
(1,95) |
(1,95) |
(2) |
(2,2) |
(2,1) |
(2...2,15) |
(2) |
(2...2,4) |
(1,63) |
(2,1) |
(1,8) |
(1,8) |
|||
смеси, м3 (при |
||||||||||||||||
объемной массе смеси, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
т/м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
3 |
Полезная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грузоподъемность по |
9,65 |
9,65 |
9,65 |
9,65 |
9,65 |
9,6...9,65 |
9,3 |
11,62 |
16 |
12 |
6,5 |
14,4 |
14,4 |
13,25 |
||
бетонной смеси, т |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
4 |
Время |
15...20 |
15...20 |
15...20 |
15...20 |
6,5...14 |
15...20 |
15...20 |
15...20 |
15...20 |
15...20 |
15...20 |
15...20 |
15...20 |
15...20 |
|
перемешивания, мин. |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
5 Темп выгрузки, |
0,5...2 |
0,5...2 |
0,5...2 |
1 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2 |
0,5...2,2 |
0,5...2,2 |
||
м3/мин |
||||||||||||||||
6 |
Высота, м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
загрузки |
3,55 |
3,68 |
3,6 |
3,62 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,7 |
3,7 |
3,7 |
|
|
разгрузки (наиб.) |
1,43 |
1,65 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
1,65 |
1,65 |
1,43 |
2,2 |
2,2 |
2,2 |
|
7 |
Базовый автомобиль |
КАМАЗ- |
КРАЗ- |
КАМАЗ- |
КАМАЗ- |
ЗИЛ- |
КАМАЗ- |
КАМАЗ- |
КАМАЗ- |
КАМАЗ- |
КАМАЗ- |
МАЗ- |
МЗКТ- |
КАМАЗ- |
КАМАЗ- |
|
|
|
55111 |
258Б1 |
55111 |
55111 |
133Д4 |
55111 |
55111 |
55111 |
54112 |
5410 |
5337 |
69237 |
6540 |
53229 |
|
8 |
Масса загруженного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
бетоном |
19,15 |
19,15 |
19,15 |
19,15 |
18,625 |
19,15 |
18,9 |
22,2 |
32,59 |
24,8 |
16 |
30 |
27,6 |
20 |
||
автобетоносмесителя, |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
т |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
Размеры машины в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
транспортном |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
положении, м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
длина |
7,05 |
8,03 |
7,34 |
7,5 |
8,4 |
8,0 |
7,6 |
7,6 |
11,8 |
10,45 |
7,8 |
9,5 |
9,5 |
9 |
|
|
ширина |
2,5 |
2,65 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
высота |
3,6 |
3,68 |
3,6 |
3,62 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,8 |
3,5 |
3,7 |
39
Технические характеристики автобетоносмесителей[13]
Таблица Ж.2
|
|
|
|
|
|
|
Автобетоносмесители |
|
|
|
|
|
|||
|
Показатель |
АБС-03 |
АБС-4 |
АБС-5 |
|
АБС-6 |
|
|
АБС-7 |
|
АБС-8 |
АБС-9 |
ТАМ2601 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Т26Б-БМ |
|
1 |
Геометрический |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
объем смесительного |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10, 12 |
||
барабана, м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
2 |
Емкость |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
смесительного |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
барабана по выходу |
5 и 6 |
3,6 - 4 |
4,9 - 5 |
5,7 - 6 |
5,2 - 6 |
5,1 - 6 |
4,9 - 6 |
5,1 и 7 |
5 и 7 |
5,1 и 7 |
7,9 и 8 |
7,9 и 9 |
6 |
||
готовой бетонной |
(2,2 и |
||||||||||||||
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,4) |
(2,2) |
||||
смеси, м3 (при |
1,83) |
||||||||||||||
объемной массе смеси, |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
т/м3) |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
3 |
Полезная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грузоподъемность по |
11 |
8,64 |
11,76 |
13,68 |
12,48 |
12,24 |
11,76 |
12,24 |
12 |
12,24 |
18,96 |
18,96 |
14 |
||
бетонной смеси, т |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
4 |
Время |
25...30 |
15...20 |
15...20 |
До 20 |
До 20 |
До 20 |
До 20 |
До 20 |
До 20 |
До 20 |
До 20 |
До 20 |
15 - 20 |
|
перемешивания, мин. |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
5 Темп выгрузки, |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 - 2 |
1 - 2 |
1 - 2 |
1 - 2 |
0,5 - 2 |
||
м3/мин |
|||||||||||||||
6 |
Высота, м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
загрузки |
3,56 |
3,5 |
3,5 |
3,51 |
3,64 |
3,51 |
3,6 |
3,77 |
3,68 |
3,56 |
3,96 |
3,95 |
3,55 |
|
|
разгрузки (наиб.) |
1,65 |
1,65 |
1,43 |
1,2 |
1,22 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,22 |
1,43 |
|
|
|
КАМАЗ- |
|
КАМАЗ- |
КАМАЗ- |
КРАЗ- |
КАМАЗ- |
КАМАЗ- |
КРАЗ-250 |
МАЗ- |
КАМАЗ- |
МЗКТ- |
МЗКТ- |
|
|
7 |
Базовый автомобиль |
МАЗ-5337 |
55111-070 |
65101-207 |
55111-070 |
КРАЗ- |
ТАМ 260 |
||||||||
|
|
53213 |
|
55111А, С |
65115 |
КРАЗ-250 |
53229 |
55111А, С |
65101-207 |
63035-040 |
53229 |
69237 |
69237 |
|
|
8 |
Масса загруженного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
бетоном |
22 |
18 |
22,5 |
24,45 |
24 |
24 |
22,5 |
24 |
24,7 |
24 |
36 |
36 |
26 |
||
автобетоносмесителя, т |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
9 |
Размеры машины в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
транспортном |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
положении, м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
длина |
8,99 |
7,4 |
7,5 |
7,5 |
9,48 |
8,1 |
7,5 |
9,98 |
8,68 |
8,2 |
9,0 |
9,4 |
8,05 |
|
|
ширина |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
высота |
3,56 |
3,6 |
3,6 |
3,6 |
3,64 |
3,56 |
3,6 |
3,56 |
3,6 |
3,6 |
3,6 |
3,6 |
3,55 |
