Атлас типовых функциональных схем контроля и регулирования технологических параметров. Теплоэнергетические параметры

1

САК температуры целевого продукта на выходе из теплообменника (теплообменник Т1, Метран-281 НСХ К).

2

САК температуры хладагента на входе в теплообменник (теплообменник Т1, Метран-281 НСХ Pt 100 , А 100 - Н).

3

САК температуры целевого продукта в сборнике (сборник С1, Метран-281 НСХ К).

4

Многоканальный контроль температуры (Метран-281 НСХ К , Метран-281 НСХ Pt 100 , ТМ 5101).

5

Контроль температуры целевого продукта в сборнике с использованием бесконтактного инфракрасного датчика

( сборник С1, Thermalert TX модель LT).

6

САР температуры целевого продукта на выходе из теплообменника (теплообменник Т1, Метран-281 НСХ K; исполнительное устройство).

7

САР температуры смеси в реакторе (теплообменник – типа «рубашка») (реактор Р1, Метран-281 НСХ K, исполнительное устройство).

8

Двухпозиционное регулирование температуры смеси в реакторе (реактор Р2, Метран-281 НСХ K, А 100-Н, магнитный пускатель, исполнительное

устройство -ТЭН).

9

САР температуры целевого продукта в трубопроводе на выходе из теплообменника (использование байпаса) (Метран-281 НСХ Pt 100 , исполнительное устройство).

10

САР температурной депресии (разности температур) на входе в аппарат (аппарат, Метран-281 НСХ К, Метран-281 НСХ К, исполнительное устройство).

11

Защитное воздействие при превышении температуры смеси в реакторе заданного значения (реактор, Метран-281 НСХ К, магнитный пускатель, исполнительные устройства).

21

САК разности избыточных давлений (Метран -100 -ДД).

22

САР избыточного давления газа (жидкости) в заданном диапазоне значений в сборнике (двухпозиционное регулирование давления). (сборник С4, Метран -100 –ДИ, магнитный пускатель, исполнительное устройство).

23

Сброс давления газа из сборника при превышении установочного

значения давления (сборник, импульсно-предохранительное устройство).

24

САР избыточного давления газа (жидкости) в трубопроводе подачи компонента А (Метран -100 –ДИ, исполнительное устройство).

25

САР разрежения газа в сборнике (сборник С4, Метран -100 –ДВ, исполнительное устройство).

26

Защитное воздействие при превышении давления вязкой среды (Метран 55, модель ДС 200; магнитный пускатель; электродвигатель).

27

Использование реле избыточного давления при реализации защитного воздействия. (Реле избыточного давления РД-1600; магнитный пускатель; электромагнитный клапан).

41

САР расхода топлива (жидкости, газа), поступающего в сборник (диафрагма ДКС, Метран -100 -ДД, регулирующий клапан).

42

САР соотношения расходов компонент (топливо, воздух) на входе в топку с коррекцией расхода воздуха по температуре продуктов сгорания

(диафрагмы ДКС, Метран-100-ДД, Thermalert TX, регулирующий клапан).

43

Контроль расхода и количества топлива, подаваемого по трубопроводу. Сигнализация. (Метран-303 ПР , А 100 - Н).

44

Контроль расхода мазута в трубопроводе ( Micro Motion,

модели: Basis, Д, Elite; А 100-Н).

45

Программное управление периодическим (циклическим) процессом смешения компонент в реакторе (дозирование по времени) (Шиберная задвижка, регулирующие клапана Камфлекс серии 35002, магнитный пускатель, ЭП-0030).

46

Дозатор-плотномер. Дозирование эмульсии, суспензии, взвеси, тяжелых и высоковязких сред (сырая нефть, мазут, битум, гудрон) по массе заданной дозы (дозатор Метран 1360, в комплекте дозатора – расходомер и клапан).

47

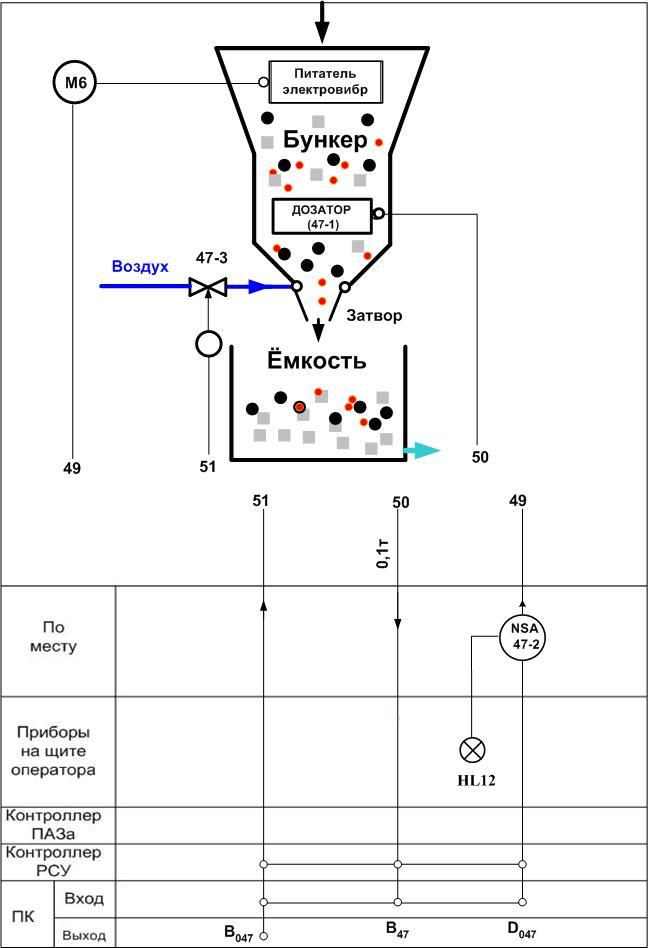

Дозирование сыпучих и кусковых материалов (по массе заданной дозы) (дозатор весовой 4310 Д с электровибрационной эагрузкой бункера; магнитный пускатель; сегментный клапан серии 35002 "Камфлекс).

61

САК уровня жидких и сыпучих сред в сборнике (радарный уровнемер Rosemount серии 5600).

62

САР уровня жидкости в сборнике (интеллектуальный датчик гидростатического давления (уровня) ( Метран -100 – Д; регулирующий клапан).

63

Позиционное регулирование уровня жидкости в ёмкости (сигнализатор уровня Rosemount модели 2120; магнитный пускатель; электромагнитный клапан).

81

САК плотности жидкостей (газов и взвесей) (Кориолисовый плотномер).

82

САК рН технологического раствора (РН – метр РН202) ( контроль качества технологических растворов в разнообразных производственных процессах и мониторинг промышленных сточных вод).

83

CАР относительной влажности газовой среды в помещении

(ИПТВ – 056; регулирующий клапан).

84

Анализ состава дымовых газов и автоматическое включение вытяжной вентиляции (Комплексный анализатор дымовых газов SG800; магнитный пускатель; электродвигатель; сигнализация).

85

Анализ проб газа и жидкостей (Хроматографический анализатор GC1000 Mark ΙΙ; сигнализация).

86

Система улавливания пыли из отработанных и дымовых газов (Датчик для мониторинга пыли DT400G).

87

Контроль содержания взвешенных частиц в газовых потоках на предприятиях (Прибор контроля запылённости газовых потоков ПИКП-Т).

91

Контроль проводимости очищенной и бойлерной воды, разнообразных измерений проводимости в химической, пищевой и фармацевтич. промышленности

( Измеритель проводимости SC202/402).

92

Контроль числа оборотов электродвигателя мешалки (Тахометр ТЕЗ).

93

Запуск электродвигателя мешалки (Пусковая кнопка, магнитный пускатель).
