МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное учреждение высшего образования

«Нижегородский государственный архитектурно-строительный университет»

Э.Г. Юматова

Информационные технологии в строительстве

Учебно-методическое пособие

по подготовке к лекциям (включая рекомендации обучающимся по организации самостоятельной работы)

для обучающихся по дисциплине Б.1.В.09. Информационные технологии в строительстве

направлению подготовки / специальности 08.04.01 Строительство направленность (профиль) / специализация_Искусственный интеллект в строительной

отрасли

Нижний Новгород

2023

3

УДК 378

Юматова, Э.Г. Информационные технологии в строительстве : учебно-методическое пособие по подготовке к лекциям / Э.Г. Юматова ; Нижегородский государственный архитектурно-строительный университет. – Нижний Новгород : ННГАСУ, 2023. – 14 с. – Текст : электронный.

В учебно-методическом пособии рассмотрено содержание лекционных занятий, направленное на получение студентами базовых знаний моделирования объектов строительства с применением CAD- и ТИМ-технологий (Renga, Nanocad, AutoCad) в соответствии с нормативными требованиями стандартов ЕСКД и СПДС.

Представлены перечень тем расчетно-графических работ, выполняемых студентами в ходе самостоятельной работы, примеры их выполнения, а также и вопросы для подготовки к текущему контролю успеваемости. Дисциплина относится к части Блока 1, формируемой участниками образовательных отношений.

© Э.Г. Юматова, 2023 © ННГАСУ, 2023

5

В данной лекции раскрываются следующие темы:

-Основы работы в системах автоматизированного проектирования nanoCAD \ Autodesk AutoCAD.

-Создание структуры строительного чертежа в nanoCAD \ AutoCAD. Работа со слоями и назначение их свойств.

-Работа со статическими и динамическими блоками в AutoCAD. Вопросы практического применения блоков.

-Использование nanoCAD\AutoCAD для построения геометрических моделей,

экспортируемых в программы конечно-элементного анализа конструкций.

- Инструменты nanoCAD GeoniCS для разработки ГП

Лекция 3. Информационное моделирование объектов строительства. Нормативные документы.

Инструменты моделирования (АР)

В данной лекции раскрываются следующие темы:

-BIM-технологии: понятие, обзор систем.

-нормативные документы. Технология Renga.

-начало работы - настройка, установка плагинов, точность построения, режимы измерения,

привязки.

- создание проекта - шаблон проекта, построение осей и уровней, Базовая точка проекта,

вставка подложки из CAD-системы.

- применение и настройка следующих инструментов моделирования: "Материалы";

"Многослойные материалы"; Фундамент; Перекрытие; Стена; Проем; Колонна; Балка.

- разработка пользовательских стилей объектов. Приоритеты подрезки.

Лекция 4. Информационное моделирование объектов строительства. Инструменты моделирования (ГП, АР)

В данной лекции раскрываются следующие темы:

- применение и настройка следующих инструментов: Дверь, Окно, Пандус, Лестница,

Ограждение.

-геометрические и размерные зависимости. Инструмент "Сборка". Построение лестничного марша инструментом "Балка."

-моделирование крыши разных форм и уклонов.

-отделка помещений.

-свойства объектов. Фильтры.

-построение разбивочного плана территории с размещением здания по подложке в формате .dwg.

6

- оформление рабочих чертежей.

Лекция 5. Информационное моделирование объектов строительства. Инструменты

моделирования (КЖ)

В данной лекции раскрываются следующие темы:

-применение и настройка инструментов армирования элементов здания каркасом и сеткой.

-армирование стержнями и технологической арматурой.

-создание сборок элементов армирования.

-спецификация элементов армирования.

Лекция 6. Информационное моделирование объектов строительства. Инструменты

моделирования (КМ). Основы моделирования инженерных сетей

В данной лекции раскрываются следующие темы:

-применение и настройка инструментов моделирования ферм стальных стропильных из гнутосварных профилей прямоугольного сечения (ГОСТ 27579-88).

-применение и настройка инструментов моделирования ферм стальных стропильных с элементами из парных уголков (ГОСТ 23119-78).

-оформление рабочих чертежей.

-инструменты и плагины для моделирования инженерных сетей.

Лекции 7-8. Настройка среды общих данных. Подготовка ЦИМ ОКС в формате .ifc по требованиям Госэкспертизы. Интеграция BIM-технологий с САПР-технологиями конечно-

элементного анализа конструкций

В данных лекциях раскрываются следующие темы:

-совместная работа над проектом. Инструменты работы в Server Collaboration.

-инструменты экспорта\импорта файлов.

-инструменты работы в технологии Pilot BIM. Создание отчета по результатам проверки на коллизии.

-подготовка ЦИМ ОКС в проприетарном формате по требованиям нормативных документов и Госэкспертизы.

-редактирование файлов экспорта (типов, атрибутов, слоев) из проприетарного формата в формат .ifc по требованиям Госэкспертизы.

-использование BIM-технологий для построения информационных моделей,

экспортируемых в программы конечно-элементного анализа конструкций.

7

Раздел 2. Примерная тематика и примеры выполнения расчетно-графических работ в

ходе самостоятельной работы

Расчетно-графическая работа № 1. Построить информационную модель жилого здания. Технологии Renga, NanoCAD\AutoCAD. Разработать проектную документацию по разделам ГП, АР, включающую: лист общих данных, рабочие чертежи архитектурно-строительных решений (2

видовые точки, планы, фасады, взаимно-перпендикулярные разрезы, фрагменты стены и перекрытия, экспликацию помещений, спецификацию типов заполнения проемов, разбивочный план территории с размещением здания). Общий пример. Варианты. Фрагменты выполнения расчетно-графической работы №1 приведены на рис. 1-2.

Рис. 1. Пример варианта РГР№ 1 «Малоэтажный жилой дом»

8

Рис. 2. Фрагмент выполнения РГР №1. «Малоэтажный жилой дом»: Фасад 1-7, Фасад А-Ж, Планы этажей на отм. 0.000, +2.800, Видовая точка 1, Разрез 1-1, Разрез 2-2, Экспликация помещений, Спецификация типов заполнения проемов

Расчетно-графическая работа № 2. Построить информационную модель здания социального назначения. Разработать проектную документацию по разделам ГП, АР, КР. В соответствии с требованиями Госэкспертизы назначить свойства элементам информационной модели по разделу АР. Составить отчет по результатам проверки информационной модели на геометрические коллизии. Произвести редактирование информационной модели объекта. Общий пример. Варианты.

Рабочие чертежи информационной модели здания включают: лист общих данных, рабочие чертежи архитектурно-строительных решений (видовые точки, планы, фасады, разрезы, фрагменты, геометрическая схема Фермы стальной стропильной ФС, спецификация элементов армирования, спецификация элементов ФС). Фрагменты выполнения расчетно-графической работы №2 (здание Торгового центра, Здание Автовокзала) приведены на рис. 3 и рис. 4-5

соответственно.

9

Рис. 3. РГР №2. Здание Торгового центра. Видовые точки. Планы этажей, Фасады, Разрезы

*

Рис. 4. Фрагмент выполнения РГР №2. Здание Автовокзала. Видовые точки. План этажа на отм. +0.000.

*

Рис. 5. Фрагмент выполнения РГР №2. Здание Автовокзала. Подколонник ж\б. Сборочный чертеж. Входная зона Автовокзала. Геометрическая схема КМ

Расчетно-графическая работа № 3. Построить информационную модель здания промышленного цеха. Разработать проектную документацию по разделам ГП, АР, КР (видовые точки, планы, фасады, разрезы, фрагменты, узлы, экспликации помещений, спецификация типов заполнения проемов, геометрическая схема Фермы стальной стропильной (ГОСТ 27579-88),

10

спецификация элементов Фермы стальной стропильной). Общий пример. Варианты. Технологии

Renga, NanoCAD\AutoCAD.

В соответствии с требованиями Госэкспертизы назначить свойства элементам информационной модели по разделу КМ. Составить отчет по результатам проверки информационной модели на геометрические коллизии. Произвести редактирование информационной модели объекта. Фрагменты выполнения РГР №3 приведены на рис. 6.

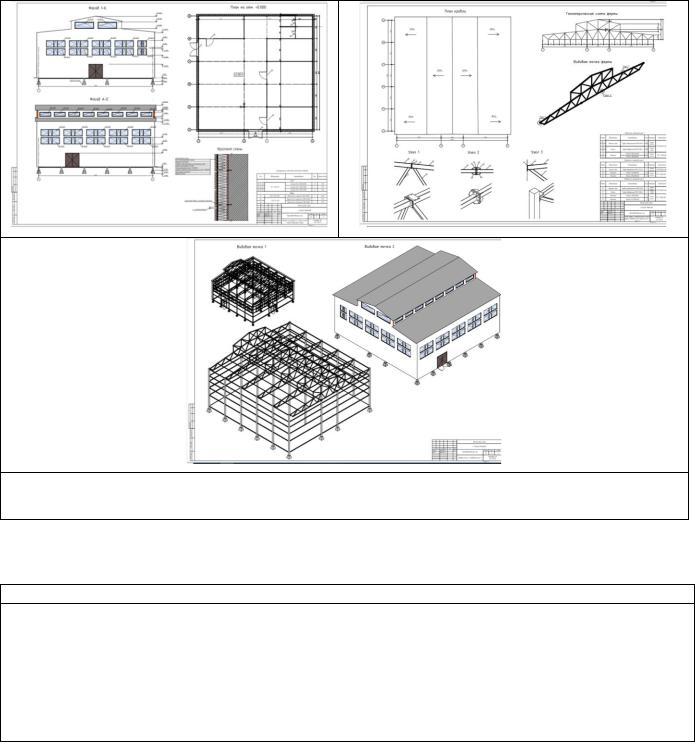

Рис. 6. Фрагмент выполнения РГР №3. Здание промышленного цеха. Фасад. Планы. Геометрическая схема. ФС.

Узлы. Видовые точки

Раздел 3. Вопросы и задания для самостоятельной подготовки к промежуточной аттестации

Теоретические вопросы

1.1.Понятие информационной технологии. Эволюция информационных технологий.

1.2.Понятие платформы информационных технологий. Критерии оценки информационных технологий.

1.3.Сетевые информационные технологии. Технологии открытых систем.

1.4.Интеграция информационных технологий. Корпоративные информационные системы.
