4.11 Построение переходной функции
Передаточная функция електропривода имеет вид:
,
где
.
Изображение переходной функции:
Произведем обратное преобразование Лапласа и построение графика переходной функции в программе Mathcad:

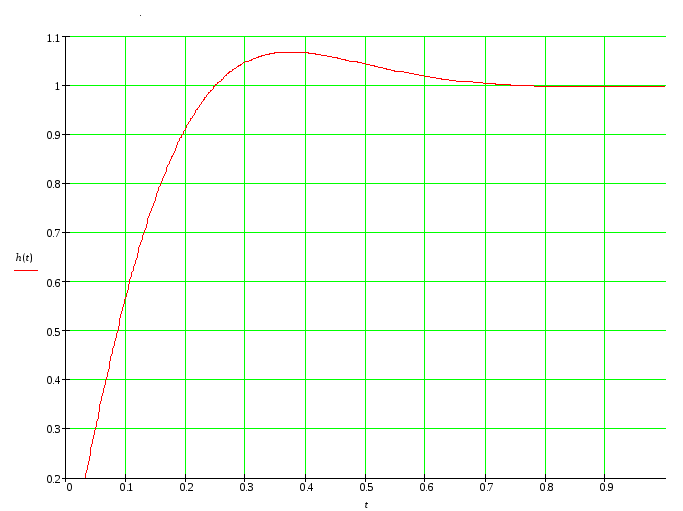

Рисунок
4.13
-
Переходная функция структурной схемы
электропривода
Из графика следует, что
[10]
5 Безопасность и экологичность проекта
5.1 Общая характеристика проектируемого объекта
В дипломном проекте рассмотрен электропривод станка-качалки нефтяной качалки. Расположение качалки на открытой местности на юго-востоке Татарстана. S = 10, А = 30, h = 6 – соответственно длина, ширина и высота качалки.
Таблица 5.1 Перечень оборудования
|
Оборудование |
Операции |
|
Рама |
На раме монтируется станок-качалка |
|
Балансир |
Перемещение скважинно-штангового насоса |
|
Скважинно-штанговый насос |
Выкачивание из скважины нефти |
|
Шатуны с головками шатунов |
Преобразование возвратно-поступательного перемещения в движение по дуге балансира |
|
Редуктор |
Возвратно-поступательное перемещение кривошипа |
|
Кривошипы с противовесами |
Перемещение шатуна |
|
Клиноременная подача |
Передача вращательного движения от электродвигателя к редуктору |
|
Тормоз колодочный |
Торможение станка-качалки |
|
Шкаф управления |
Пуск, остановка, управление электродвигателем |
|
Электродвигатель |
Вращение редуктора |
Таблица 5.2 Показатели горючести веществ и материалов
|
Наименование |
Группа горючести |
|
удельная теплота сгорания |
|
Нефть |
ГЖ |
от -35 до +121 |
43,7-46,2 МДж/кг |
|
Сероводород |
ГГ |
+300 |
21,53-23,37
МДж/ |
,
Таблица 5.3 Показатели токсичности веществ и материалов
|
Вещество |
Агрегатное состояние |
П.Д.К.,
мг/ |
Класс опас-ности |
Характер токсического действия |
|
Нефть |
Жидкость |
10 |
3 |
Контакт с нефтью вызывает сухость кожи, пигментацию или стойкую эритему, приводит к образованию угрей, бородавок на открытых частях тела. Острые отравления парами нефти вызывают повышение возбудимости центральной нервной системы, снижение кровяного давления и обоняния. |
|
Серо-водород |
Газ |
10 |
3 |
Вдыхание воздуха с содержанием сероводорода вызывает головокружение, головную боль, тошноту, а со значительной концентрацией приводит к коме, судорогам, отёку лёгких и даже к летальному исходу. При высокой концентрации однократное вдыхание может вызвать мгновенную смерть. |
Таблица 5.4 Классификация производства, среды, зданий и сооружений
|
Наименование помещения. |
Категория по взрывопожароопасности НПБ – 105 - 03 |
Класс взрыво - или пожаро- опасной зоны. ПУЭ. гл. 7.3,7.4 |
Класс помещений по окружающей среде. ПУЭ 1.1.4,2.1.12 |
Класс помещений по опасности поражения электрическим током. ПУЭ 1.1.13 |
Группа производственных процессов по санитарной характеристике. СНиП 2.09.04-87 |
Санитарный класс производства, ширина санитарно-защитной зоны. СН 245-71 |
|
Уста-новка откры-того типа |
|
В-1г |
открытое |
С повышенной опасностью |
1б |
IV-250м |
Добыча нефти связано с выделением попутных газов, а именно сероводорода.
