Приложение 3 Номограмма для определения потерь давления на трение в круглых воз-

духоводах механической вентиляции

41

Приложение 4

Значения ζо среднего отверстия

Приложение 5

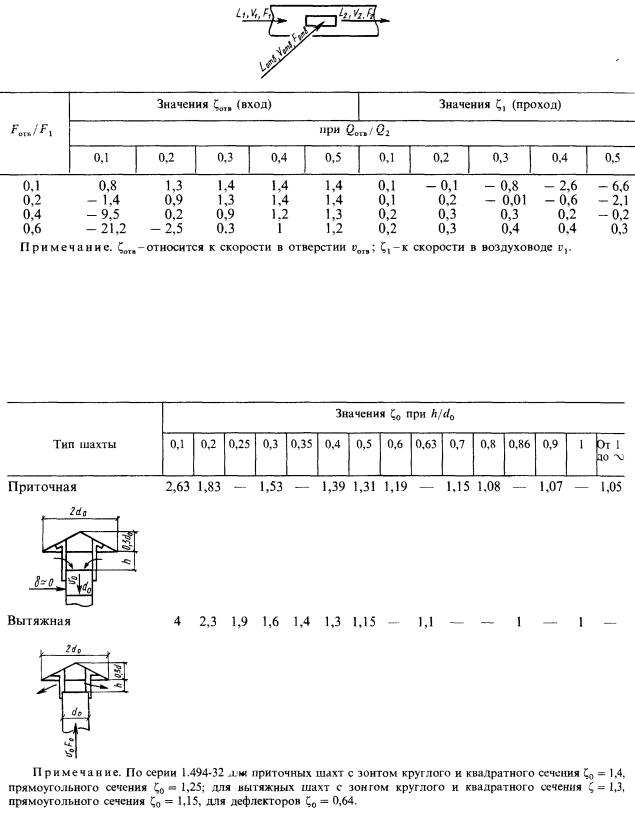

Значения ζо приточных и вытяжных шахт с зонтом

42

Приложение 6

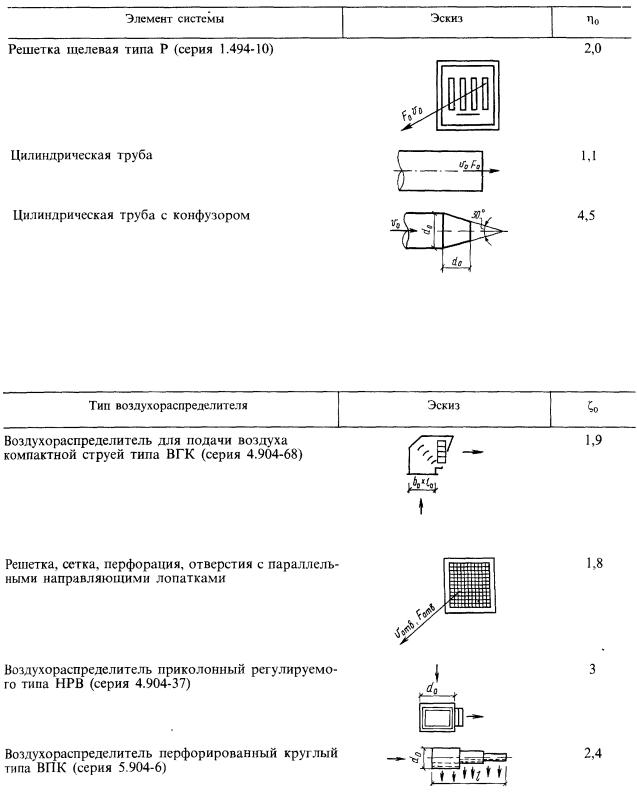

Значения ζо решетки щелевой типа Р и цилиндрической трубы

Приложение 7

Значения ζо воздухораспределителей различных типов

43

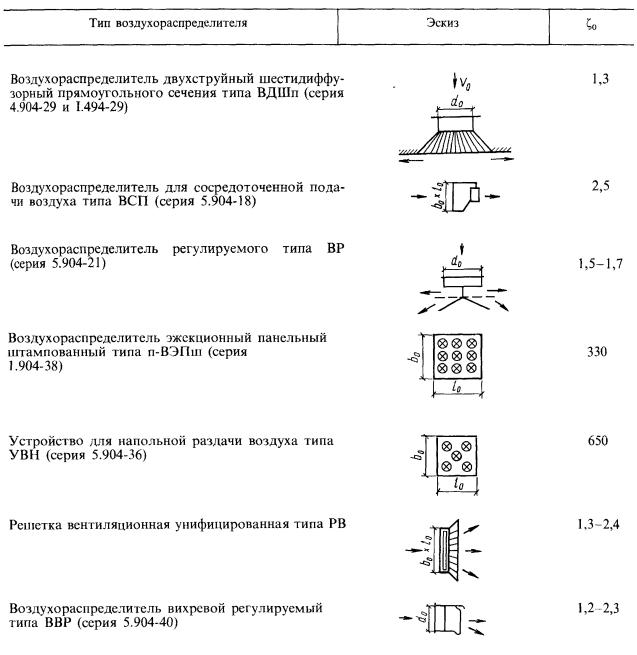

Продолжение приложения 7

Значения ζо воздухораспределителей различных типов

44

Приложение 8

Значения ζо диффузоров пирамидальных и конических в сети

Приложение 9 Значения ζо конфузора в сети [при прямоугольном сечении

d=2·а·b/(a+b)]

45

Приложение 10

Значения ζо изменения поперечного сечения

Приложение 11

Значения ζо дроссель-клапана

Приложение 12

Значения ζо диафрагмы на прямом участке

46

Приложение 13 Значения ζо шибера [при прямоугольном сечении d=2·а·b/(a+b)]

Приложение 14

Значения ζо отверстия с утолщенными краями

47

Приложение 15

Значения ζ узлов ответвления круглого сечения в режиме нагнетания

Приложение 16 Значения ζ узлов ответвления круглого и прямоугольного сечений в ре-

жиме нагнетания

48

Приложение 17

Значения ζ узлов ответвления круглого сечения в режиме всасывания

49

Приложение 18

Значения ζ узлов ответвления прямоугольного сечения в режиме нагнетания
