7855

41

СОСТАВ РАБОТЫ:

1.Натягивание причалки.

2.Подача и раскладка кирпича.

3.Перелопачивание, расстилание и разравнивание раствора.

4.Кладка стен с подбором, околкой и отеской кирпича.

5.Устройство каналов из кирпича с разделками и швабровкой каналов.

6.Заделка балочных гнезд.

7.Укладка железобетонных брусковых перемычек.

8.Постановка скреплений (при отсутствии перевязки продольных вертикальных швов).

9.Засыпка пустот пустотелых камней мелким шлаком или заполнение их шлакобетоном.

10.Облицовка стен в ½ кирпича с расшивкой швов облицовки (при кладке с облицовкой).

11.Укладка арматуры (в случае армирования стен).

12.Расшивка швов (при кладке с расшивкой).

42

Таблица 3.7.

Нормы времени на 1 м3 кладки столбов из кирпича (в часах)

Прямоугольного сечения с периметром в мм.

Круглые с диаметром в мм.

СОСТАВ РАБОТ:

1.Перелопачивание, расстилание и разравнивание раствора.

2.Кладка столбов с подбором и околкой кирпича.

3.Теска кирпича при кладке столбов круглого сечения.

43

Таблица 3.8.

Нормы времени на устройство 1 м 2 перегородок в часах

А) При перегородках из кирпича, пустотелых керамических и бетонных камней:

1.Натягивание причалки.

2.Подача и раскладка кирпича.

3.Перелопачивание, расстилание и разравнивание раствора.

4.Подбор, околка и притеска кирпича или камней.

5.Кладка перегородок под штукатурку с креплением их к стенам.

Б) При перегородках из гипсовых, гипсошлаковых, гипсощебенчатых и других плит.

1.Установка направляющих реек.

2.Установка плит с перевязкой вертикальных швов

3.Укрепление плит примыкающих к стенкам и к потолкам путем забивки костылей с предварительной пробивкой или сверлением отверстий, установкой пробок.

4.Приготовление гипсового раствора.

5.Заливка гипсового раствора в пазы плит или расстилание раствора (при установке плит без пазов).

6.Конопатка швов в местах примыкания перегородок к потолку. Отделка швов.

44

Таблица 3.9.

Нормы времени на ручное приготовление 1 м3 раствора в часах.

45

Таблица 3.10.

Нормы времени на 1 м 2 расшивки ранее выложенной кладки в часах.

СОСТАВ РАБОТЫ:

1.Расчистка швов.

2.Приготовление раствора вручную.

3.Смачивание швов водой.

4.Расшивка швов кладки по заданному профилю.

5.Удаление лишнего раствора.

46

5.

КАРТОЧКИ – ЗАДАНИЯ

К УРОКАМ ПРОИЗВОДСТВЕННОГО ОБУЧЕНИЯ

КАМЕНЩИКОВ

47

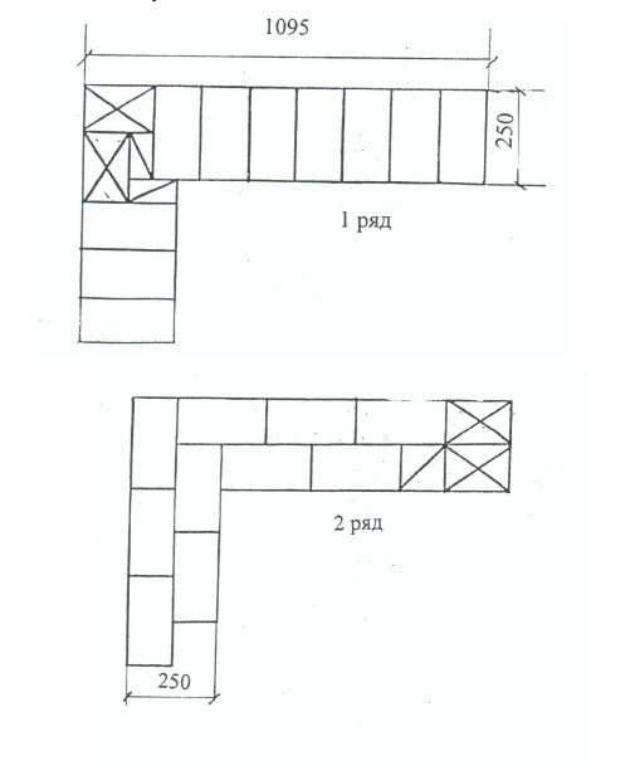

КАРТОЧКА – ЗАДАНИЕ № 1

Кирпичная кладка стен толщиной в 1 кирпич (250 мм) по однорядной системе перевязки швов.

Элементы кладки : угол, ограничение, штраба. Способ кладки – порядный.

48

1. Организация рабочего места:

a) Подготовка инструмента, инвентаря и приспособлений; б) Приготовление глиняного раствора; в) Заготовка неполномерного кирпича;

2. Технология кирпичной кладки

а) Разметка; б) Раскладка кирпича и расстилание раствора под кирпичную кладку первого ряда;

в) Кирпичная кладка первого ряда; г) Фиксирование ряда в проектное положение;

д) Расстилание раствора под наружную версту второго ряда; е) Кирпичная кладка наружной версты второго ряда; ж) Фиксирование наружной версты в проектное положение;

з) Расстилание раствора под внутреннюю версту второго ряда; и) Кирпичная кладка внутренней версты второго ряда; к) Фиксирование внутренней версты в проектное положение; л) Кладка 3,4,5 и 6 рядов, расшивка швов;

3 Задание:

а) кирпичную кладку выполняет звено два человека (“ двойка”); б) стены длиной 1095 мм, высотой шесть рядов (600 мм);

в) наружная верста выполняется под расшивку, внутренняя – под штукатурку (впустошовку).

4 технические требования:

-допустимые отклонения от вертикали и горизонтали - ± 2 мм; по толщине швов

-± 2 мм; к плоскости при наложении правила - ± 2 мм.

49

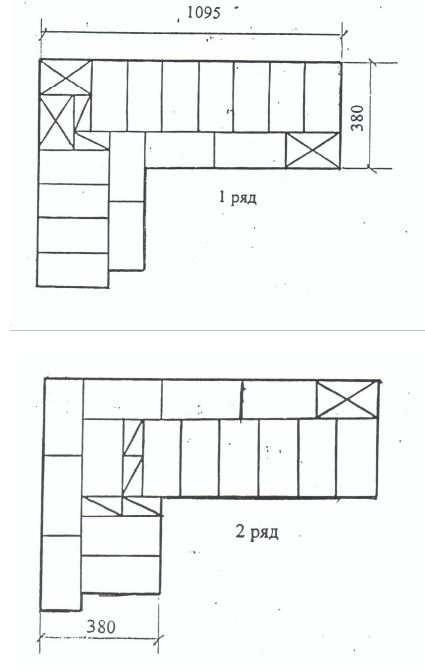

КАРТОЧКА – ЗАДАНИЕ № 2

Кирпичная кладка стен толщиной в 1½ кирпича (380 мм) по однорядной системе перевязки швов.

Элементы кладки : угол, ограничение, штраба.

Способ кладки – порядный.

50

1. Организация рабочего места:

а) Подготовка инструмента, инвентаря и приспособлений; б) Приготовление глиняного раствора; в) Заготовка неполномерного кирпича;

2. Технология кирпичной кладки

а) Разметка; б) Раскладка кирпича и расстилание раствора под тычковый первый ряд наружной версты;

в) Кирпичная кладка наружной версты первого ряда; г) Фиксирование наружной версты в проектное положение;

д) Раскладка кирпича и расстилание раствора под внутреннюю версту ложкового первого ряда; е) Кирпичная кладка внутренней версты;

ж) Фиксирование внутренней версты в проектное положение; з) Раскладка кирпича и расстилание раствора под ложковый ряд наружной версты второго ряда;

и) Кирпичная кладка наружной версты второго ряда и фиксирование его в проектное положение; к) Раскладка кирпича и расстилание раствора под тычковый ряд внутренней версты второго ряда;

л) Кирпичная кладка внутренней версты второго ряда и фиксирование его в проектное положение; м) Кирпичная кладка 3,4,5 и 6 рядов, расшивка швов;

3 Задание:

а) кирпичную кладку выполняет звено (“ двойка”); б) стены длиной 1095 мм, высотой шесть рядов (600 мм);

в) наружная верста выполняется под расшивку, внутренняя – под штукатурку (впустошовку).

4 технические требования:

-допустимые отклонения от вертикали и горизонтали - ± 2 мм; по толщине швов

-± 2 мм; к плоскости при наложении правила - ± 2 мм.
