42

молока с помощью насоса-дозатора:

qн Fм Vм , м 3 / ч . (3.24)

Производительность насоса при дозировании молока с помощью дозатора ДИМБА:

где Fм - площадь сечения верхней цилиндрической части гидравличе-

ской мешалки, м2;

Vм - восходящая скорость движения известкового молока в мешалке, Vм =

18 м/ч;

q0 - количество подаваемого известкового молока к дозатору, м3/ч.

Количество насосов принимается равным количеству мешалок. Эти же насосы используются для перекачивания крепкого известкового молока из баков в мешалки через гидроциклоны.

Гидроциклоны служат для очистки раствора известкового молока от круп-

ных частиц. Количество и производительность гидроциклонов соответствует количеству и производительности насосов марки ФГ. Характеристика гидроцик-

лонов представлена в табл. 20.

Характеристика гидроциклонов

Очищенное известковое молоко можно перекачивать по обычным сталь-

ным трубопроводам диаметром не менее 25 мм, а неочищенное не менее 50 мм,

или пропускать по самотечным трубам диаметром не менее 50 мм. Скорость движения раствора по трубам не менее 0,8 м/с. Напорные трубы укладываются с уклоном не менее 0,02 к насосу, а самотечные с уклоном не менее 0,03 к вы-

пуску.

43

При мокром способе хранения извести поставляемый реагент ссыпает-

ся в емкость и заливается водой для приготовления теста. Объем емкости опре-

деляется по формуле:

где q - суточная потребность в извести, определяемая по формуле (3.5)

при Р =50-70%;

T - расчетный срок хранения извести на станции, T =30 сут. Объем прове-

ряется на возможность приема всей партии извести в зависимости от ее поступ-

ления с базового склада, в зависимости от вида транспорта. Он должен быть:

где обозначения те же, что и в формуле (3.4).

Число емкостей для хранения теста принимается не менее трех, высота

слоя теста 2,5-3,5 м. Известковое тесто по мере необходимости грузоподъем-

ным механизмом подается в известегасилку или шаровую мельницу, где пере-

мешивается с водой и получается известковое молоко 15-30% концентрации.

Производительность насоса для подачи известкового молока из бака в

мешалку определяется:

W - объем мешалки, м3;

вр вб - концентрация известкового молока соответственно в мешалке и баке,

вб =15-30%, вр =5% ;

t - время перекачки известкового молока, t = 0,25- 1,0 ч.

Число насосов принимается по количеству баков известкового молока.

Если известковое молоко или тесто доставляется авторастворовозами, оно хранится в баках. В верхней части устраивается лоток, где загружаемое грузо-

подъемным механизмом тесто размывается водой. Из лотка известковое молоко самотеком по трубопроводу (резинотканевый рукав) диаметром

150 мм сливается в мешалку. Если доставляется известковое молоко, то оно по-

дается в мешалку насосом.

44

Для определения объема баков предварительно подсчитывается объем из-

весткового теста или молока, при наличии запаса к моменту поставки новой партии извести на T=2-3 сут.

G1 - суточная потребность в извести, определяемая по формуле (3.5) при

в=50-70%;

Wц - объем цистерны авторастворовоза, Wц= 1,5 м3;

N - число авторастворовозов;

вб - концентрация привозного известкового теста или молока, соответ-

ственно равная 50 и 15-30 % γ;

Принимается наибольший из подсчитанных объемов. Число баков прини-

мается не менее двух, высота слоя реагента в баках 2,5-3 м.

3.6. Отделение полиакриламида (ПАА)

Концентрация рабочего раствора ПАА, дозируемого в обрабатываемую воду, составляет 0,5÷1%. Раствор готовят в типовых установках УРП –2М.

Установка состоит из бака, лопастной мешалки для диспергирования раствора и центробежного насоса для подачи приготовленного раствора ПАА в расход-

ный бак. Вращение лопастной мешалкой осуществляется электродвигателем мощностью 4,5 кВт, частота вращения –700÷1000 об/мин. Габаритные размеры установки в плане 2,19×1,58 м. Установка смонтирована на металлической ра-

ме, крепящейся анкерными болтами на фундаменте.

Приготовленный раствор перекачивается в расходный бак, где разбавля-

45

ется до концентрации 0,1÷0,5% и дозируется в обрабатываемую воду.

Срок хранения растворов ПАА не должен превышать 20дней.

Схема оборудования для приготовления, хранения и дозирования ПАА приведена на рис. 5.

Рис.5. Схема приготовления хранения и дозирования ПАА 1 – типовая мешалка; 2 – насос для перекачки раствора ПАА; 3 – расходный бак; 4 – насосдозатор раствора ПАА; 5 – воздуходувка

Полиакриламид поставляется в полиэтиленовых мешках емкостью 40 кг,

упакованных в ящики. Площадь склада определяется по уравнению (3.3), при α

=1,2; T=30 сут; h=1,0-1,5 м; =1,0 т/м3; p=8-10 % и проверяется по уравнению

(3.4).

Устройство расходных баков аналогично бакам, используемым для полу-

чения рабочих растворов коагулянта. Объем расходных баков определяется по формуле (3.6) при t не более 360 часов, вр =0, 1-1,0 %; =1,0 т/м3.

Число расходных баков принимается не менее 2. Высота слоя раствора до 2,5 м. Остальные размеры принимаются конструктивно, аналогично рас-

творным бакам для коагулянта.

Для интенсификации разбавления раствора ПАА в баках использу-

ются воздуходувки, а для дозирования насосы-дозаторы марки НД.

Пример. Рассчитать отделение ПАА для станции одноступенчатой очист-

ки воды на контактных осветителях при полной суточной производительности станции Qсут=60000 м3/сут.

46

Доза ПАА при вводе перед контактными осветлителями, а также префильтрами принимается 0,2-0,6 мг/л. Принимаем ДПАА=0,5 мг/л. Отделение запроектировано в составе склада и установки для приготовления 1% раствора ПАА. ПАА в виде 7-8 % геля, в полиэтиленовых мешках доставляется на стан-

цию автотранспортом.

Суточная потребность по товарному продукту с содержанием полезной части 8 % составит:

Емкость склада рассчитана на 30-суточную потребность:

Gскл Gсут Tхр 0,375 30 11,3 т .

С помощью грузоподъемного механизма ПАА подается к мешалке. Часо-

вой расход 1% раствора ПАА с плотностью =1 т/м3 составит:

К монтажу принята установка УРП-2М производительностью 14 м3/сут.

Насосом марки 2К-20/30 раствор подается в расходный бак, где произво-

дится разбавление водой до рабочей концентрации 0,2 %. Часовая Потребность раствора рабочей концентрации составит:

Если время расходования бака принять 12 ч, то его емкость составит:

Принимаем размеры в плане бака 2,0-1,5 м при высоте 2,5 м. В баке предусматривается воздушный барботаж. Подача раствора к месту ввода произ-

водится насосами-дозаторами марки НД630/10 - один рабочий и один резерв-

ный. Подача насоса Q=0,63 м3/ч при Н=100 м.

47

3.7. Отделение активной кремниевой кислоты (АК)

В основе технологического процесса приготовления активированной кремнекислоты лежит принцип подачи рабочих растворов реагентов в заданных концентрациях и соотношениях в специальный аппарат реактор-мешалку, где при интенсивном кратковременном перемешивании происходит химическое вза-

имодействие растворов жидкого стекла и активатора.

Для приобретения флокулирующих свойств полученный раствор выдер-

живается в течение определенного времени в полимеризаторе. После этого приготовленный раствор активной кремнекислоты подается в обрабатываемую воду. Схема установки для приготовления АК представлена на рис.6.

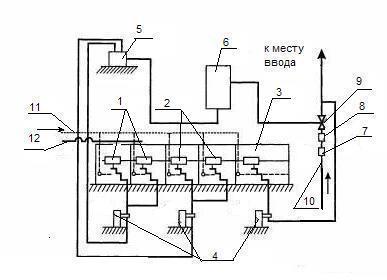

Рис.6. Схема для приготовления АК:

1 – баки рабочего раствора сернокислого алюминия; 2 – баки жидкого стекла; 3 - бак готового продукта АК; 4 – насосы-дозаторы; 5 – реактор; 6 – полимеризатор; 7 – регулятор давления; 8 – расходомер; 9 – эжектор; 10 – внутренний водопровод; 11 – подача сжатого воздуха; 12 – подача крепкого раствора сернокислого алюминия

Дозирование производится в отводной карман смесителя, камеру хлопье-

образования или трубопроводы перед отстойниками (осветителями) и фильтра-

ми.

Техническая характеристика основного оборудования для установок раз-

личной производительности по приготовлению активированной кремнекислоты приведена в табл.21.

48

Характеристика установки для приготовления АК

Концентрация жидкого стекла берется 1,5-2,5%, сернокислого алюми-

ния 1,5-3,5%. Готовый раствор флокулянта разбавляется до концентрации 0,5%.

Выбор установки производится по требуемому часовому расходу АК

(считая по SiO2), определяемому по формуле:

q - расчетный часовой расход воды, м /ч;

ДАК - доза активной кремнекислоты по SiO2 , мг/л.

Кроме рабочих устройств установки, в отделении АК устанавлива-

ются в качестве резерва один реактор и один полимеризатор.

Отделение АК состоит из склада жидкого стекла и помещения для раз-

мещения оборудования, необходимого для получения, хранения и дозирования АК. Жидкое стекло на складе хранится в металлических или деревянных боч-

ках. Площадь склада для хранения флокулянта расчитывается по формуле (3.3) при значениях h=1,5-2,0 м, =1,4-1,5 т/м3, p=34,5% и дозе

В отделении АК склада сернокислого алюминия не устраивается. Рабо-

чий растворкоагулянта готовится в баках установки АК путем разбавления во-

дой концентрированного раствора и подается насосом, расчетная производи-

тельность которого подсчитывается по формуле:

49

W - объем одного бака раствора глинозема в установке АК, м3;

t - время перекачки концентрированного раствора из отделения коагу-

лянта, t =1,0-1,5ч;

в1 - концентрация рабочего раствора в баках установки АК, в1 =1,5-3,5%;

в - концентрация перекачиваемого раствора коагулянта, %.

По найденной производительности и напору подбирается насос. Число насосов должно быть не менее двух (один рабочий, другой резервный). Насос устанавливается в отделении приготовления коагулянта.

Доза коагулянта для приготовления АК составляет 1,3 ДАК мг/л, которая должна быть учтена при определении площади склада и расчете устройств от-

деления коагулянта. Кроме того, для подачи воздуха и перемешивания им ра-

бочих растворов в баках установки АК, следует в отделении коагулянта допол-

нительно установить воздуходувку с производительностью, принятой для рас-

творения сернокислого алюминия.

Размеры баков установки АК рассчитывают аналогично определению размеров расходных баков отделения коагулянта.

3.8. Отделение активированного угля

Используется активированный уголь гранулированный и порошкооб-

разный. Отделение углевания устраивается из двух изолированных поме-

щений: склада и помещения углевальной установки.

На складе уголь хранится в таре завода-изготовителя в бумажных трех-

слойных мешках или фанерных барабанах. Высота слоя мешков не должна пре-

вышать 1,2-1,4 м. Барабаны складируются в 2-3 яруса.

Порошкообразный уголь используется для обработки воды в виде пуль-

пы. Угольный порошок со склада непосредственно из мешка или барабана по гибкому пневмопроводу подается под вакуумом в сблокированный с питате-

лем бункер и далее, по мере необходимости, в расположенную под питателем гидравлическую (или лопастную) мешалку. Для разрежения в бункере и пнев-

мопроводе применяется вакуум-насос. В мешалке замачивают уголь не менее 1

50

часа с непрерывным перемешиванием пульпы.

В случае применения для замачивания и перемешивания угля лопаст-

ной мешалки дозирование может осуществляться насосом-дозатором или ав-

томатическим дозатором. Забор пульпы насосом-дозатором производится непо-

средственно из лопастной мешалки.

При дозировании автоматическим дозатором подача пульпы в автомати-

ческий дозатор производится устанавливаемым около мешалки специальным насосом. Пример установки для приготовления и дозирования пульпы активиро-

ванного угля на рис. 7.

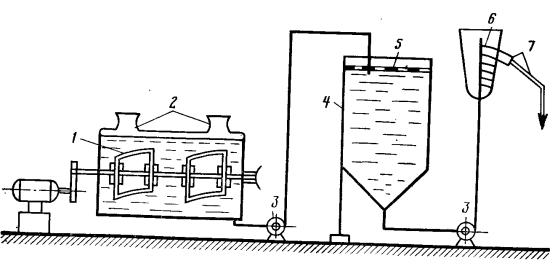

Рис.7. Установка для приготовления и дозирования пульпы активированного угля:

1 – барабан с механическим перемешиванием; 2 – люки; 3 – насосы; 4 – бункер для пульпы; 5 – сетка; 6 - дозатор; 7 – отвод готовой пульпы.

Площадь склада, исходя из сроков хранения угля на станции Т=30 сут.,

может быть вычислена по формуле (3.3) при р=100%, высоте загрузки склада h= 1,2-1,4 м, объемном весе угольного порошка =0,2 т/м3, а затем проверена по формуле (3.4).

Емкость гидравлической или лопастной мешалки определяется по форму-

ле (3.6), при этом принимается число часов, на которое заготавливается угольная пульпа t не более 4 часов, концентрация угольной пульпы вр=5-10%,

объемный вес угольной пульпы =0,94 т/м3 при 5% концентрации пульпы. По найденной емкости выбирается типовая мешалка. Число мешалок должно быть
