4. Лабораторный практикум.

4.1. Указание по технике безопасности.

ВНИМАНИЕ! Прежде чем приступить к выполнению лабораторных работ, каждый студент должен ознакомиться с инструкцией по техни­ке безопасности, что фиксируется его подписью в журнале.

1. Лабораторный комплекс включать в сеть 220 В, 50 Гц только после ознакомления с его описанием и с разрешения преподавателя.

2. В случае какой-либо неисправности, а также после оконча­ния работы установку отключить от сети.

4.2. Описание лабораторного комплекса.

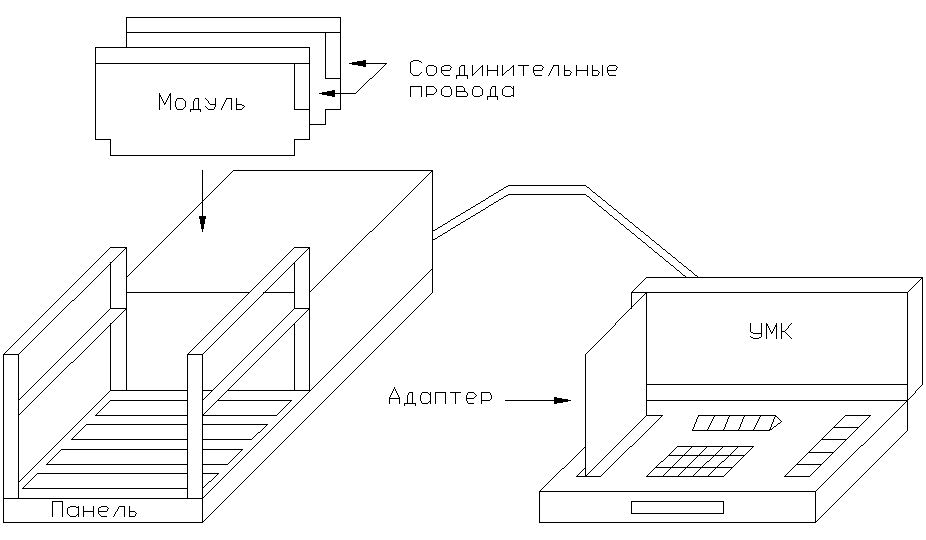

Рис.83

4.2.1. Состав.

Лабораторный комплекс (рис.83) состоит из учебного микропроцессорного комплекта (УМК, моделирующего ядро МПС совместно с ОЗУ, ПЗУ, пультом управления и индикации), адаптера внешней сис­темной магистрали, набора модулей, логического пробника, соедини­тельных проводов и панели, в которой расположены шесть одинаковых разъемов для подключения модулей к внешней магистрали МПС и дополнительный источник питания. Структурная схема комплекса дана на рис.84, состав шин внешней системной магистрали - в таблице 6, а распределе­ние адресного пространства УМК - на рис.85.

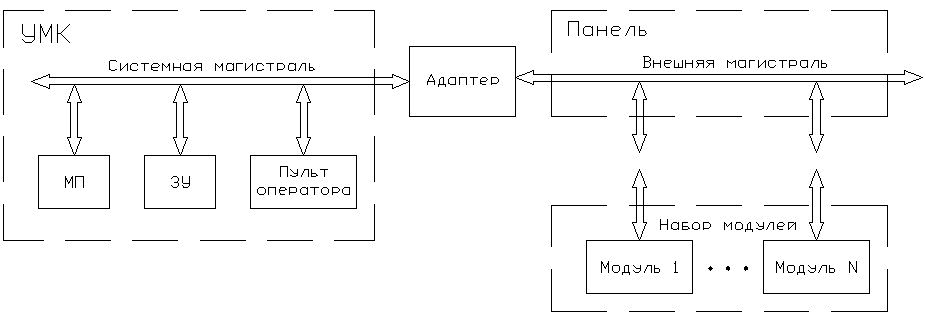

Рис.84
Рис.85

УМК реализован на базе МП серии 580, система команд и при­емы программирования которого на языке Ассемблера изложены в [7].

Таблица 6

Номер контакта разъемов	Наименование шины	Назначение шины
А21	А0°	Шины адреса. Обеспечивают адресацию устройств ввода-вывода
А20	А1°	по командам IN PORT и OUT PORT. А0 – младший разряд адреса,
А19	А2°	А7 – старший.
А18	А3°
А17	А4°
А16	А5°
А15	А6°
А14	А7°
А2,Б2,Б23	D0°	Шины данных. Обеспечивают двунаправленную передачу команд
А3,Б3,Б22	D1°	и данных между УМК, пультом оператора и устройствами ввода-
А4,Б4,Б21	D2°	вывода. D0 – младший разряд, D7 – старший.
А5,Б5,Б20	D3°
А6,Б6,Б19	D4°
А7,Б7,Б18	D5°
А8,Б8,Б17	D6°
А9,Б9,Б16	D7°
А10	IORC°	Сигнал указывает, что в данном машинном цикле будет производиться чтение регистра устройства ввода-вывода (ЧТ)
А11	IOWC°	Сигнал указывает, что в данном машинном цикле будет производиться запись в регистр устройства ввода-вывода (ЗП)
А12	INT°	Сигнал запроса на прерывание (ЗПР)
А13	READY°	Сигнал переводит МП в состояние ожидания готовности устройства ввода-вывода (ГТ)
Б14	RESET	Сигнал приведения в исходное состояние всех модулей МПС (СБР)
Б15	DBIN°	Сигнал указывает, что шина данных работает в режиме ввода информации в МП
Б11	OSC	Выход генератора тактовых импульсов
Б12	F2	Вторая фаза последовательности тактовых импульсов от ГТИ
Б13	STR	Сигнал указывает, что на шине данных находится слово состояния МП (СИН)
А1,А24	+5В	Питание
Б1,Б24	Общий	Питание
А23	-5В	Питание
А22	+12В	Питание

Знак "°" означает, что сигнал на данной шине представлен инверс­ным кодом, то есть логическому нулю соответствует высокий уровень потенциала, и наоборот.

Разработка и отладка программ для проектируемой МПС поддер­живается кросс-системой, правила работы с которой описаны в разделе "Работа с кросс-системой". Таблица соответствия мнемонической записи команд машинным кодам МП 580 приведена в [8,9,15] и представлена планшетом в аудитории, где проводятся лабораторные работы.

УМК через внешние разъемы посредством адаптера внешней системной магистрали подсоединяется к панели. Для построения ма­кета разработанной микропроцессорной системы модули, имеющие с торцов гнезда для коммутации адресных и управляющих шин, вставля­ются в эти разъемы и объединяются соединительными проводами. На панели слева расположено гнездо подключения логического пробника, предназначенного для контроля сигналов на шинах при отладке сис­темы. Логическое состояние шин отражается на светодиодном индика­торе пробника: "1" - высокий потенциал, "0" - низкий потенциал, "01" - последовательность прямоугольных импульсов, вспышка "*" - одиночный импульс.
