Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего

образования «Нижегородский государственный архитектурно-строительный университет»

А.В. Чечин

ОБРАБОТКА РЕЗУЛЬТАТОВ ГЕОДЕЗИЧЕСКИХ ИЗМЕРЕНИЙ С ИСПОЛЬЗОВАНИЕМ КОМПЛЕКСА CREDO

Учебно-методическое пособие

по прохождению практики и для самостоятельной работы для обучающихся

по практике «Учебная по информационным технологиям» по направлению подготовки 21.03.02 Землеустройство и кадастры,

профиль Городской кадастр

Нижний Новгород ННГАСУ

2016

2

УДК 528

Чечин, А. В. Обработка результатов геодезических измерений с использованием комплекса CREDO [Электронный ресурс]: учеб.-метод. пособие / А. В. Чечин; Нижегор. гос. архитектур.- строит. ун - т – Нижний Новгород : ННГАСУ, 2016. – 37 с; ил. .– 1 электрон. опт.

диск (CD-R)

Учебно-методическое пособие разработано с учетом современных подходов к компьютерной обработке геодезических измерений. Рассмотрены вопросы обработки результатов геодезических измерений, создания цифровой модели местности и выпуска топографического плана.

Предназначено для обучающихся в ННГАСУ по направлению подготовки 21.03.02 Землеустройство и кадастры, профиль Городской кадастр, по практике «Учебная по информационным технологиям».

3

ВВЕДЕНИЕ

Компьютерная обработка геодезических измерений занимает важное место в современных геодезических работах. Она повышает эффективность работ за счет увеличения скорости обработки данных, повышения точности совместной обработки данных, исключает грубые ошибки возможные при ручной обработке, позволяет повысить эффективность редактирования и исправления данных, например, при корректуре топографических планов. Использование современных электронных геодезических приборов сегодня невозможно представить без дальнейшей компьютерной обработки.

Одним из современных и лучших на сегодняшний день комплексов компьютерной обработки геодезических данных является комплекс CREDO, разработанный НПО «КредоДиалог» и занимающий эту нишу на российском рынке более двадцати пяти лет.

Комплекс CREDO включает ряд крупных систем и несколько дополнительных приложений, объединенных в единую технологическую линию обработки информации в процессе создания различных объектов - от производства изысканий и проектирования до эксплуатации. Каждая система позволяет автоматизировать обработку информации, а также сформировать единое информационное пространство, описывающее исходное состояние территории и проектные решения создаваемого объекта [1].

Учебно-методическое пособие предназначено для студентов направления «Землеустройство и кадастры» для получения основных сведений по компьютерной обработке геодезических данных в комплексе CREDO при прохождении практики «Учебная по информационным технологиям».

В учебно-методическом пособии рассматриваются следующие системы комплекса

CREDO:

-CREDO_DAT – система обработки геодезических измерений;

-CREDO ТОПОПЛАН – система формирования цифровой модели местности.

4

1. ОБЩИЕ ПРИНЦИПЫ РАБОТЫ В CREDO_DAT

Система CREDO_DAT предназначена для автоматизации камеральной обработки полевых инженерно-геодезических данных при инженерных изысканиях, геодезическом обеспечении строительства, землеустройстве. В Credo_Dat реализовано совместное уравнивание линейных и угловых измерений, отличающихся по классам точности, топологии и технологии построения. Уравнивание проводится параметрическим способом по критерию минимизации суммы квадратов поправок в измерения [2]. Окно системы представлено на рис.1.

Рис.1. Интерфейс программы CREDO_DAT

Система CREDO_DAT имеет стандартный интерфейс многодокументной Windowsпрограммы, включающей многоуровневые меню, панели инструментов, всплывающие

5

подсказки, панель состояния и т.п. Материалы по каждому объекту обрабатываются в отдельном проекте. Каждый проект открывается в отдельном окне внутри программы.

Окно проекта состоит из двух частей: левая часть содержит таблицы или ведомости с измерениями, а правая часть включает графическое окно, в котором отображаются все обрабатываемые пункты, их названия и отметки.

Если случайно было закрыто окно, его можно отрыть через меню «Вид», или вернуть расположение окон к классическому виду при помощи меню «Вид / Рабочая область / Credo Dat 3.x»

6

2. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ ТЕОДОЛИТНОГО ХОДА

Обработку результатов измерений теодолитного хода производят в системе CREDO_DAT. Запускается программа CREDO_DAT, создается новый проект через меню «Файл / Создать / Проект».

Порядок обработки теодолитного хода

1. Настраиваются необходимые параметры проекта через меню «Файл / Свойства проекта» (рис.2).

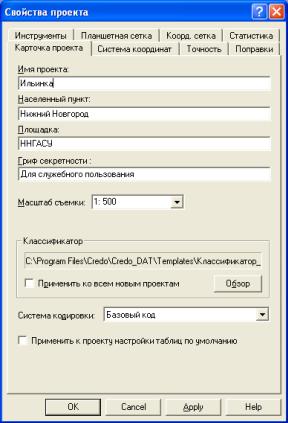

Рис.2. Окно «Свойства проекта»

1.1.Заполняется общая информация об объекте на вкладке «Карточка проекта», при необходимости указывается классификатор и система кодировки. При отображении на экране и выводе объекта на печать все условные знаки будут соответствовать масштабу, заданному в этом окне. Задаются необходимые настройки системы координат и высот на вкладке «Система координат».

1.2.Вкладка «Точность» содержит основные параметры инструкций для уравнивания. При необходимости, можно изменять значения допусков при уравнивании сетей разных классов, допустимые невязки для превышений и отметок, а также доверительные интервалы. На

7

вкладке «Поправки» указываются учитываемые для данного проекта поправки, например, атмосферные, кривизна земли и т.п.

1.3.Создаются необходимые инструменты и задаются их параметры при помощи меню «Сервис / Геодезическая библиотека», в левом списке выбирается пункт «Инструменты».

Вновом проекте создается по умолчанию один инструмент с именем «Default». Для добавления нового инструмента необходимо нажать кнопку «Создать». В появившемся окне задают название инструмента. Также в настройках инструмента задают необходимые формулы для вычисления места нуля, вертикального угла и др.

1.4.Дополнительные настройки отображения планшетной и координатной сетки могут быть заданы на соответствующих вкладках.

2. Вводятся координаты и отметки исходных пунктов через вкладку «Пункты ПВО», устанавливается соответствующий тип (исходный). Положение введенных пунктов, автоматически отображаемых на экране (при наличии координат X и Y), проверяется визуально в графическом окне CREDO_DAT. Для просмотра всех пунктов можно воспользоваться кнопкой «Показать весь» .

3. Вводится теодолитный ход при помощи вкладки «Теодолитные ходы». В верхней части окна отображается список ходов, а в нижней, – измерения выбранного хода. Ввод хода необходимо начать в нижнем окне. При работе в ведомости для перехода на следующую позицию используется клавиша «Enter». Разделение градусов, минут и секунд осуществляется через точку или пробел. Левые углы вводятся с положительным знаком, а правые - с отрицательным, поэтому предварительно следует выбрать направление обхода, чтобы большинство углов было левыми.

Для изменения параметров ввода угловых величин необходимо выбрать меню «Установки / Таблицы». В появившемся окне выбирается таблица «Точки теодолитного хода», затем столбец таблицы «Гор. угол», а в правой части окна – соответствующее представление углов (рис.3).

8

Рис.3. Настройка представления углов

После ввода теодолитного хода устанавливаются класс сети для данного хода в верхнем

«Расчеты / Предобработка / Расчет». В процессе могут появляться сообщения об ошибках. О результатах предобработки можно узнать в протоколе, находящемся в меню «Расчеты / Предобработка / Протокол». Ведомость предобработки можно посмотреть в меню «Ведомости».

В результате выполнения предобработки вычисляются предварительные координаты пунктов. Графическое окно с появившимися пунктами позволяет производить визуальный контроль данных.

5. Уравнивается теодолитный ход при помощи меню «Расчеты/Уравнивание / Расчет». Настройка уравнивания и уравниваемых величин (плановых, высотных, тригонометрических) выполняется через меню «Расчеты/Уравнивание / Настройка». Если в процессе уравнивания появлялись сообщения об ошибках, их можно посмотреть в протоколе через меню «Расчеты / Уравнивание / Протокол».

Результаты уравнивания представлены в меню «Ведомости» в соответствующих документах:

-каталог ПВО (каталог координат и высот пунктов планово-высотного обоснования);

-ведомость оценки точности положения пунктов (отражает среднеквадратическую ошибку положения каждого пункта);

9

-ведомость поправок (отражает поправки, вносимые в направления и стороны);

-ведомость теодолитных ходов;

-характеристики теодолитных ходов (отражает невязки теодолитных ходов).

Основная ведомость, отражающая качество уравнивания теодолитного хода, – «Характеристики теодолитных ходов». Если качество уравнивания теодолитного хода соответствует требованиям инструкции, то можно выводить полученные ведомости в отчет. В противном случае необходимо найти и устранить ошибки. После каждого исправления перед уравниванием выполняется предобработка.

CREDO_DAT позволяет импортировать данные с электронных тахеометрах двумя путями:

1.Импорт текстового файла, содержащего измерения, полученные с соответствующего электронного тахеометра. Текстовый файл создается в результате импорта данных в компьютер с прибора при использовании специальной программы, поставляемой вместе с прибором. Импорт текстового файла данных осуществляется при помощи меню «Файл

/Импорт / Наземных измерений». Список «Формат» позволяет выбрать необходимый формат файла по названию прибора. Кнопка «Настройки» позволяет выполнить необходимые настройки импортируемых измерений. Как правило, настройка «Направлять измерения в журнал ПВО» отключается.

2.Непосредственный импорт с прибора, присоединенного к компьютеру. Данная операция выполняется при помощи меню «Файл / Обмен с приборами», количество поддерживаемых приборов ограничено.

Импортируемые с электронных тахеометров данные записываются в ведомости измерений, которые можно просмотреть через вкладку «Станции». В процессе импорта, как правило, автоматически создается инструмент с необходимыми настройками.

При необходимости выполняется корректировка данных, например, ввод координат исходных пунктов, изменение высоты наведения (если по каким-то причинам в поле это было сделать сложно) и др. Может понадобиться изменение класса импортированных измерений. Для этого необходимо выделить все измерения в соответствующей таблице (для выделения можно нажать на левую верхнюю серую кнопку таблицы), нажать МП и выбрать «Изменить класс» соответствующих измерений.

Затем выполняется предобработка и уравнивание, в результате чего формируются соответствующие ведомости.

Система CREDO_DAT содержит три основных способа поиска ошибок в измерениях [2].
