3.Используя один из способов, преобразуют проекции с целью перевести заданную плоскость в положение плоскости уровня. В примере использован способ совмещения – частный случай способа вращения вокруг линии уровня. Применение этого способа обусловлено тем, что на чертеже построены проекции следов плоскости.

4.На новой проекции плоскости задают систему параметризации

сцентром в точке пересечения прямой и плоскости. Направление осей задаётся по указанию преподавателя. Изображение внутренней системы параметризации выполняют также на чертеже аксонометрии части 2.

5.Используя один из способов, преобразуют проекции с целью найти истинную величину угла между заданной плоскостью и одной из плоскостей проекций. В примере применён способ замены плоскостей проекций, Новая плоскость проекций ориентирована перпендикулярна к одному из следов плоскости A - ребру двугранного угла.

6.Выполнив все построения тонкими линиями, чертеж обводят. Вначале помечают окружностями характерные точки. Изображения внутренней системы параметризации обводят карандашом синего цвета.

7. На свободной части чертежа выполняют пояснения в символьном виде, включающие «Дано», «Найти», «Решение».

Пример выполнения задачи показан в Приложении 3.

Вопросы для самопроверки:

1.Как определяется точка пересечения прямой с плоскостью?

2.Какие задачи называются позиционными, а какие метрическими?

3.Какова область применения способов преобразования

проекций?

4.В чем сущность способов преобразования проекций.

21

5.Назвать четыре основные задачи, к решению которых можно свести разнообразные задачи, решаемые способами преобразования проекций.

6.Каким условиям должна удовлетворять новая плоскость при использовании способа замены плоскостей проекций?

7.В чем суть способа плоскопараллельного перемещения?

8.Назвать частный случай способа плоскопараллельного перемещения.

9.В чем особенность способа совмещения?

7.УЧЕБНО-МЕТОДИЧЕСКОЕ И ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ

1.ЕСКД. Общие правила выполнения чертежей ЕСКД. Общие правила выполнения чертежей / База нормативных документов [Электронный ресурс] – Режим доступа: http://russgost.ru. (ГОСТ 2.301-68

Форматы. ГОСТ 2.303-68 Линии. ГОСТ 2.304-81 Шрифты. ГОСТ 2.307-2011 Нанесение размеров и предельных отклонений).

2.Короев Ю.Н. Черчение для строителей. – М.: Высшая школа, 1993. – 256 с.

3.Короев, Ю. И. Начертательная геометрия : учеб. для студентов архит. спец. вузов / Ю. И. Короев. - 2-е изд., перераб. и доп. - М. : Архитектура-С, 2006. – 423 с. : ил. - (Спец. "Архитектура").

4.Короев, Ю. И. Сборник задач и заданий по начертательной геометрии [Текст] : учеб. пособие для вузов по спец. «Архитектура» / Ю. И. Короев, Ю. Н. Орса. – М. : Архитектура – С, 2003. – 168 с.

5.Крылов, Н. Н. Начертательная геометрия [Текст] / Н. Н. Крылов, Г. С. Иконникова, В. Л. Николаев, В. Е. Васильев. – М. : Высш. шк., 2009. – 224 с.

22

6.Кузнецов, Н. С. Начертательная геометрия [Текст] / Н. С. Кузнецов.

– М. : ИД "БАСТЕТ", 2011.

7.Курс начертательной геометрии на базе ЭВМ /Под. ред. А.М. Тевлина.- М.: Высшая школа, 1983. – 175 с.

8.Методика выполнения геометрических построений. Методические указания для абитуриентов и студентов направления «Архитектура», «Дизайн архитектурной среды» / Нижегор. гос. архитектур.-строит.

ун-т; сост. В.И. Дергунов, Н.Д. Жилина, Т.В. Мошкова,

М.В. Лагунова, М.Н. Пятницына, В.А.Тюрина; − Н. Новгород:

ННГАСУ, 2014. − 73 с.

9. Монж, Г. Начертательная геометрия [Текст] / Г. Монж; перевод под ред. Д. И. Каргина. – М. : Изд. АН СССР, 1947. – 273 с.

10.Мошкова Т. В. Сборник задач по начертательной геометрии [Текст]: учеб. пособие для вузов. Ч.I / Т. В. Мошкова, В. А. Тюрина; Нижегор. гос. архитектур.-строит. ун-т. – Н.Новгород: ННГАСУ, 2010. - 188 с.

11.Мошкова Т. В. Сборник задач по начертательной геометрии [Текст]: учеб. пособие для вузов. Ч.2 / Т. В. Мошкова, В. А. Тюрина; Нижегор. гос. архитектур.-строит. ун-т. – Н.Новгород: ННГАСУ, 2011. - 54 с.

12.Нартова, Л. Г. Курс начертательной геометрии с алгоритмами для ЭВМ [Текст] / Л. Г. Нартова, А. М. Тевлин, В. С. Полозов, В. И.

Якунин. – М. : Изд. МАИ, 1994. – 256 с.

13.Павлова, А. А. Начертательная геометрия [Текст] / А. А. Павлова. – М. : Гуманитар. изд. центр ВЛАДОС, 2005. – 301 с.

14.Пеклич, В. А. Упражнения и задачи по начертательной геометрии

[Текст] / В. А. Пеклич. – М. : АСВ, 2002. – 328 с.

23

15.Полозов В.С. Начертательная геометрия (информационнопараметрический подход в инженерных графических задачах): Учебное пособие. – Н.Новгород: ННГАСУ, 2000. – 61 с.

16.Полозов, В. С. Базисный курс начертательной геометрии [Текст] : учеб. пособие / В. С. Полозов, С. И. Ротков, В. И. Дергунов ; под общ. ред. С. И. Роткова ; Нижегор. гос. архитектур.-строит. ун-т. –

М. : АСВ, 2006. – 180 с.

17.Фролов, С.А. Начертательная геометрия : учеб. для втузов / С.А. Фролов. – М.: Машиностроение, 1983. – 240 с. – Режим доступа: http://www.epur.ru/

8.ПЕРЕЧЕНЬ РЕСУРСОВ ИНФОРМАЦИОННО – ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ «ИНТЕРНЕТ»

1.http://russgost.ru.

2.https://sites.google.com/site/virtualnaa502a

3.http://www.iprbookshop.ru/36136. - ЭБС «IPRbooks», по паролю

4.https://biblioclub.ru/index.php?page=book&id=273358

24

Приложение 1

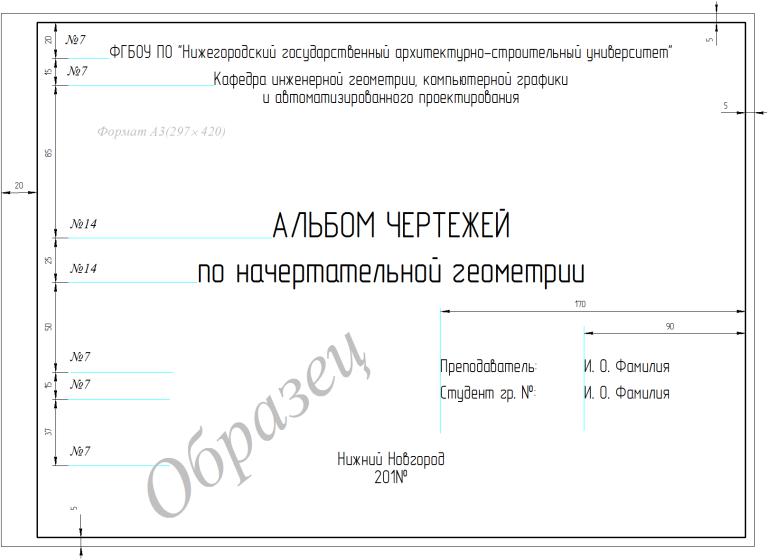

ПРИМЕР ВЫПОЛНЕНИЯ ТИТУЛЬНОГО ЛИСТА

25

Приложение 2

ПРИМЕР ПАРАМЕТРИЗАЦИИ ПЛОСКОГО КОНТУРА

26

Приложение 3

ПРИМЕР ПОСТРОЕНИЯ СЛЕДОВ И ГЛАВНЫХ ЛИНИЙ ПЛОСКОСТИ НА ЭПЮРЕ МОНЖА

27

Приложение 4

ПРИМЕР ПОСТРОЕНИЯ СЛЕДОВ И ГЛАВНЫХ ЛИНИЙ ПЛОСКОСТИ В АКСОНОМЕТРИИ

28

Приложение 5

ПРИМЕР РЕШЕНИЯ ПОЗИЦИОННЫХ И МЕТРИЧЕСКИХ ЗАДАЧ НА ЭПЮРЕ МОНЖА
