1.РАСЧЁТ ПРОДОЛЖИТЕЛЬНОСТИ ИНСОЛЯЦИИ

Впрактической деятельности обучающегося по направлению подготовки 08.05.01 «Строительство уникальных зданий и сооружений» специализации «Строительство высотных и большепролетных зданий и сооружений», периодически встречаются задачи определения расстояний между проектируемыми зданиями, выбора формы, конфигурации и ориентации проектируемых зданий.

Решение этих задач требует выполнения расчёта продолжительности инсоляции и естественного освещения, так как согласно п.7.1 СП 42.13330.2011 расстояния между жилыми зданиями, жилыми и общественными, а также производственными зданиями принимаются на основе расчетов инсоляции и освещенности.

Целями изучения раздела «Строительная светотехника» дисциплины «Строительная физика» являются:

–формирование у обучающихся целостного представления об основных разделах строительной светотехники, о принципах градостроительного и архитектурного проектирования, позволяющих создать оптимальные условия зрительной работы человека, поддержать нормативные параметры микроклимата помещений и обеспечить высокие фотобиологические и санитарно-гигиенические качества окружающей среды;

–формирование у обучающихся навыков расчета нормируемых показателей освещения и инсоляции, применения законов и методов строительной светотехники при проектировании зданий и в градостроительном проектировании.

Для достижения поставленных целей, в течение семестра обучающиеся выполняют курсовую работу, состоящую из следующих элементов (в том числе графических схем):

1.Титульный лист.

2.Схема построения инсоляционного графика.

3.Схема построения инсоляционных углов.

4.Схема генплана к расчёту продолжительности инсоляции с построением эпюр инсоляции фасадов.

5.Схема генплана к расчёту продолжительности инсоляции с планировкой секций и расчётными помещениями.

6.Таблица результатов расчёта продолжительности инсоляции.

Указанные выше текстовые и графические элементы (схемы) компонуются на листах формата А4, либо А3. На каждом отдельном листе возможна

5

компоновка нескольких элементов.

В течение курса с обучающимися проводятся индивидуальные и групповые консультации по вопросам выполнения курсовой и контрольных работ, по общетеоретическим вопросам, возникающим при самостоятельной работе студентов. Результаты проверки хода выполнения курсовой работы оказывают влияние на оценку, выставляемую в ходе текущего контроля успеваемости обучающихся.

Для освоения дисциплины обучающемуся предлагается ознакомиться с программой курса, основным и дополнительным списками рекомендуемой литературы. После выполнения курсовой работы, обучающийся должен обладать следующими навыками:

Знать: – базовые методы расчета основных светотехнических показателей и исторические предпосылки их появления;

–типовые решения и современные подходы в области обеспечения инсоляции и солнцезащиты зданий и территорий.

Уметь: – применять на практике аналитические и графические средства расчета основных светотехнических показателей;

–использовать типовые приемы рационального градостроительного проектирования.

Владеть: – навыками расчета нормируемых светотехнических показателей с использованием аналитических и графических способов расчета.

1.1. Оформление расчёта продолжительности инсоляции

Пример оформления титульного листа расчёта продолжительности инсоляции приведен на рис. 1. Титульный лист распечатывается на листе формата А4 и содержит полное наименование министерства, ВУЗа, название работы, сведения об авторе (группа, Ф.И.О.), сведения о преподавателе (Ф.И.О.), место и год выполнения работы.

Согласно п. 7.1 СанПиН 2.2.1/2.1.1.1076-01 расчет продолжительности инсоляции помещений и территорий выполняется по инсоляционным графикам с учетом географической широты места строительства, выбираемого обучающимся самостоятельно с использованием сервиса «Яндекс:Карты», страницы Интернет-энциклопедии «Википедия» о рассматриваемом населенном пункте, топографических карт и т.п.

Для построения инсографика на листе ватмана формата А4 вычерчивается схема, приведённая на рис. 2.

6

Рисунок 1 — Пример оформления титульного листа

7

Рисунок 2 — Пример оформления схемы к построению инсоляционного графика (инсографика)

8

Принцип построения схемы описан в [1] основного списка литературы и в статье «Построение графика для расчетов инсоляции 22 марта / сентября в центральной зоне РФ», опубликованной на сайте http://www.bakharev.org.

Чтобы изготовить инсографик, необходимо перенести на кальку ниж-нюю левую половину схемы с часовыми номиналами от 12 до 18 часов. Правая половина графика симметрична построенной и отличается только часовыми номиналами (от 6 до 12 ч). Оптимальная ширина кальки для изготовления инсографика — 36 – 42 см.

Рассмотрим принцип расчета продолжительности инсоляции точки M , расположенной на участке, окруженном зданиями средней этажности. Центр инсоляционного графика совмещается с расчетной точкой, при этом график ориентируется так, чтобы линия «12 часов» проходила с юга на север. В расчете учитываются только части зданий, расположенные выше горизонталей, номинал которых соответствует превышениям кровли зданий над расчетной точкой.

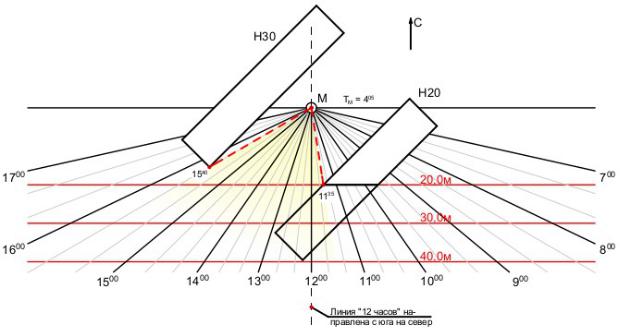

Рисунок 3 — Принцип расчета продолжительности инсоляции точки

Так, для правого нижнего здания расчетной высотой 20 м в расчете учитывается только часть, расположенная выше горизонтали с отметкой «20 м». Согласно приведенной на рис. 3 схемы, точка M будет инсолироваться с 11:35 до 15:40 и, таким образом, продолжительность инсоляции точки М составит 4 часа 05 минут. В оставшееся время точка M будет затеняться (экранироваться) окружающими её зданиями.

Увеличение продолжительности инсоляции точки M может быть достиг-

9
