1) Разряда 2) буферном

меньше , тогда аккумулятор не разряжается на потребителя, а только подзаряжается то­ком подзаряда, компенсирующим саморазряд аккумулятора.в десятки, сотни раз меньше нормального тока заряда.

Аккумуляторы делятся на кислотные и щелочные.

Кислотные аккумуляторы имеют наименьшую механическую прочность (изготавлива­ются в стеклянных или керамических сосудах) и наибольшую вредность из всех типов хими­ческих источников. Аккумуляторы открытого типа имеют непосредственное соприкоснове­ние с воздухом. Испаряющаяся из аккумулятора серная кислота вредно влияет на окружаю­щие приборы и устройства. При заряде аккумулятора выделяется водород, что повышает взрывоопасность. Они выдерживают 250 циклов перезарядки. При их эксплуатации необхо­димо подливать воду.

Аккумуляторы открытого типа маркируются буквами С - стационарный (или свинцовый) и СК - стационарный, пригодный для коротких режимов разряда большими токами.

Кислотные аккумуляторы закрытого типа СН и СНП закрыты крышкой с пробкой секци­онной конструкции. На предприятиях связи должны применяться закрытые аккумуляторы СН, но разрешено применение аккумуляторов типов С и СК.

Существенным недостаткам кислотных аккумуляторов, ограничивающих их применение в переносной РЭА, является уменьшение емкости с понижением температуры. При они полностью теряют емкость. Это объясняется повышением вязкости электро­лита с понижением температуры. По той же причине невозможно производить заряд аккуму­ляторов уже при. Поэтому наряду с кислотными в переносной аппаратуре приме­няю щелочные аккумуляторы. Все они являются аккумуляторами закрытого типа. Достоин­ством их является то, что они не требуют тщательного ухода, не боятся сотрясений, могут длительно находиться в разряженном состоянии, переносить нагрузку и короткие замыкания. Основной недостаток никель-кадмиевых (НК) и никелево-железных (НЖ) аккумуляторов - снижение рабочего напряжения при протекании.

Любой аккумулятор состоит из блоков положительных и отрицательных пластин с актив­ными массами и сосуда с электролитом. Пластины перемежаются и изолированы друг от друга сепараторами - пористыми изолирующими веществами или эбонитовыми палочками. Пробка имеет вентильные отверстия для отвода газов.

В свинцовых аккумуляторах активной массой положительного электрода является дву­окись свинца , а отрицательного - губчатый свинец.

Их недостатки существенны. Но есть и достоинства:

• высокое разрядное напряжение;

• хорошая работа в буферном режиме (заряжаются малым );

• высокая отдача по емкости и энергии;

• относительно невысокая стоимость.

Поэтому они являются основными в стационарных ЭПУ.

В случае отключения основных источников электропитания они рассчитываются на ток наибольшей нагрузки в особой группе I категории - на 0,5 часа, в I категории (без АДЭС) - на 1 час, во II и III категориях в зависимости от условий электроснабжения

• на 5 часов - для электромеханических сельских АТС,

• на 10 часов - для электронных АТС.

Хотя номинальным принято считать 2 В, оно меняется в больших пределах. При заряде оно может возрасти до 2,7 - 2,8 В. Предельное значение разрядного напряжения - 1,8 - 1,75 В. Дальнейший разряд приводит к образованию крупнокристаллического сульфата свинца на пластинах и следующий цикл заряда невозможен.

К параметрам свинцовых аккумуляторов относится номинальная емкость:

при .

Действительная емкость при разряде, отлична от этих:

,

где - коэффициент изменения емкости; Т - температура электролита; 0,008 - темпе­ратурный коэффициент емкости аккумулятора.

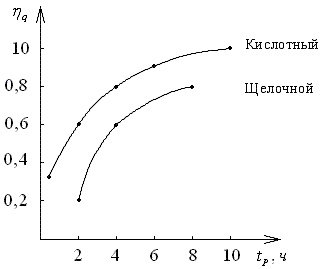

На рис.3.2.3 представлены зависимости коэффициента изменения емкости от длительности разряда.

Рис. 3.2.3

Аккумуляторы типов С и СК имеют в обозначении индексовый номер , каждая единица которого соответствует. Например, С1 имеет емкость, СК6 -.

Причем, от С1 (СК1) до С6 (СК6) кратно 1,               от С6 (СК6) до С20 (СК20)кратно 2,               от С20 (СК20) до С148 (СК148)кратно 4,               то есть не существует аккумуляторов си т.д.

В условном обозначении закрытых стационарных аккумуляторов цифры, стоящие после СН, указывают непосредственно значение , то есть СН-36 соответствует СК1.

Щелочные аккумуляторы применяют гораздо реже, в небольших АТС, в сельской связи. Но в переносных радиостанциях и аппаратуре связи они незаменимы.

В никель-кадмиевом (НК) положительный электрод - гидрат окиси никеляс 20% графита.

Никель-кадмиевые аккумуляторы выполняются ламельными и безламельными. Ламели - металлические мешочки с отверстиями, куда помещается активная масса электродов. В без­ламельных активная масса намазывается или впрессовывается на пластины. У них лучше ряд показателей, но срок службы в 4 раза меньше, чем у ламельных. НК аккумуляторы без­вредны, просты в эксплуатации и прочны.

Маркировка:

1. число, указывающее количество аккумуляторов в батарее;

2. НК - система и режим использования;

3. число - впри 8-часовом режиме разряда до.

Например: 6НКБ-60 означает 6 никель-кадмиевых безламельных аккумуляторов с . Иногда в маркировке можно встретить букву Т (в начале или в конце). Это значит, что выводные клеммы расположены на торцевой стороне.

Никель-железные аккумуляторы отличаются тем, что в отрицательных пластинах нет до­рогостоящего кадмия. Поэтому они самые дешевые, но у них больше, а,, срок службы меньше, большой саморазряд. Они плохо подзаряжаются малыми токами, поэтому не используются в буферном режиме. Кроме того, при больших токах разряда до 0,5 В за 1 час.

Емкость каждой группы щелочной аккумуляторной батареи:

,

где 0,004 - температурный коэффициент емкости;

- коэффициент изменения емкости аккумулятора.

Серебряно-цинковые аккумуляторы.

Электролит - раствор КОН повышенной плотности, положительные пластины - чистое се­ребро, отрицательные - порошок цинка с окисью цинка. Это безламельные аккумуляторы. Их отличают самые высокие удельные показатели, хорошая работа в буферном режиме.

Недостатки: высокая стоимость, малый срок службы. Применяются в буферном режиме с солнечными батареями.

Маркировка СЦС12 означает:

1. К - короткий режим разряда(до 1 ч);

2. С - средний (1 - 5 ч);

3. Д - длинный (10 - 20 ч);

4. СЦМ - многократные циклы;

5. СЦБ - для буферной работы.

Основные параметры аккумуляторов:

Наименование параметра	Обозначение	Системы
		Кислотные	НК	НЖ	СЦ
Среднее напряжение разряда		2,0	1,2	1,2	1,5
Внутреннее сопротивление
Отдача по емкости		0,85	0,66	0,66	0,95
Удельная емкость		15	13-33	13-24	50-60
Удельная энергия		15-16	15-40	15-22	120
Время нормального заряда		10-20	6-7	6-7	5-10
Время нормального разряда		10-12	8	8	5-10
Срок службы	цикл	250	1000	750	650-60
Саморазряд за месяц при	%	15-30	15-20	40-60	3-4
