Лекция 1. Работа с системой компас. Настройка окружения. Управление изображением. Рабочая плоскость и системы координат.
Вы начинаете работать с системой после запуска. Далее Вы можете:
|
Создать новый документ |
|
Открыть документ |
|
Импортировать файл |
После этого Вы можете начинать создавать 3D модели и чертежи. Перед тем как закончить работу, Вы должны сохранить файл, чтобы в следующий раз иметь возможность продолжить работу над проектом.
Чтобы запустить КОМПАС:
-
Нажмите кнопку Пуск и выберите в главном меню пункт Программы.
-
В группе АСКОН выберите КОМПАС.
Команда Открыть позволяет открывать документы, хранящиеся на жестком диске компьютера или на сетевом диске, к которому имеется доступ. Если установлен флажок Просмотр, диалоговое окно Открыть файл отображает слайд, позволяющий просмотреть содержимое файла перед его открытием.
Чтобы открыть документ:
-
В меню Файл выберите команду Открыть либо нажмите кнопку Открыть документ на панели Стандартная.
-
Из списка Папка выберите диск, на котором хранится файл.
-
Выберите нужный файл из списка или введите его имя в поле Имя файла.
-
Нажмите кнопку Открыть.
С помощью команды Сохранить, Вы сохраняете документ под его текущим именем. С помощью команды Сохранить Как, Вы можете задать новое имя файла и каталог, в котором он будет сохранен.
Для завершения сеанса работы с системой:
-
В меню Файл выберите команду Выход.
-
Нажмите кнопку OK.
Интерфейс системы
В системе КОМПАС наложены ограничения на одновременную работу с несколькими документами. Таким образом, в главном окне системы может быть открыт только один документ: чертеж, фрагмент, деталь, сборка, спецификация.
При работе с документом любого типа на экране отображаются Главное меню и несколько панелей инструментов: Стандартная, Вид, Текущее состояние, Компактная.
Состав меню и панелей зависит от типа активного документа. Команды, управляющие отображением инструментальных панелей, находятся в меню Вид - Панели инструментов
В Строке сообщений отображаются подсказки по текущему действию или описание выбранной команды.
Вызов Справки по текущему действию или активному элементу интерфейса производится нажатием клавиши <F1>, вызов других типов Справки - через страницу меню Справка.
Настройка состава Главного меню и панелей инструментов
Вы можете изменять состав Главного меню и панелей инструментов, добавляя или удаляя кнопки вызова команд и настраивая их отображение.

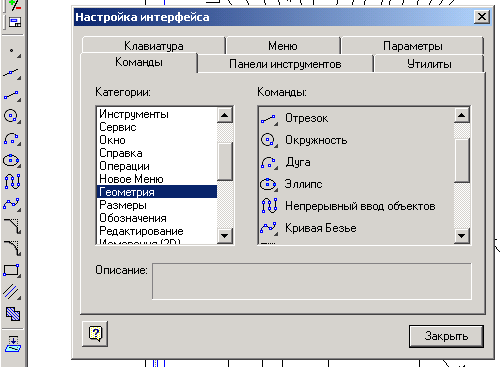

Для этого вызовите команду Сервис - Настройка интерфейса. Активизируйте вкладку Команды.
Чтобы добавить команду в меню или на панель инструментов, выберите категорию и название команды. "Перетащите" команду на нужную панель. Отпустите кнопку мыши. Команда появится в указанном месте.
Компактная инструментальная панель
Состав Компактной панели зависит от типа активного документа.
Активизация Инструментальных панелей производится с помощью кнопок переключения.
Вы можете изменять состав Компактной панели. Рядом с кнопками переключения находятся маркеры перемещения.
Типы документов КОМПАС
Тип документа, создаваемого в системе КОМПАС, зависит от рода информации, хранящейся в этом документе. Каждому типу документа соответствует расширение имени файла и собственная пиктограмма.
Деталь - модель изделия, изготавливаемого из однородного материала, без применения сборочных операций.
Сборка – изделие из нескольких деталей, изготовленное с применением сборочных операций.
Чертеж - основной тип графического документа в КОМПАС. Чертеж содержит графическое изображение изделия, основную надпись, рамку, иногда - дополнительные объекты оформления (знак неуказанной шероховатости, технические требования и т.д.). Чертеж КОМПАС всегда содержит один лист заданного пользователем формата. В файле чертежа КОМПАС могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы.
Фрагмент - вспомогательный тип графического документа в КОМПАС. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.).
Текст и Спецификация.
Единицы измерений
В КОМПАС используется метрическая система мер.
Расстояния между точками на плоскости в графических документах и между точками в пространстве вычисляются и отображаются в миллиметрах. При расчете массо-моментных характеристик деталей пользователь может управлять представлением результатов, назначая нужные единицы измерений (килограммы или граммы - для массы; миллиметры, сантиметры, дециметры или метры - для длины).
Числовые параметры текстов (высота шрифта, шаг строк, значение табуляции и т.п.) задаются и отображаются в миллиметрах.
Системы координат.
При работе в КОМПАС используются декартовы правые системы координат.
Изображение системы координат появляется посередине окна модели.
Начало абсолютной системы координат чертежа всегда находится в левой нижней точке габаритной рамки формата.
Начало системы координат фрагмента не имеет такой четкой привязки, как в случае чертежа. Поэтому, когда открывается новый фрагмент, точка начала его системы координат автоматически отображается в центре окна.
Для удобства работы пользователь может создавать в графических документах произвольное количество локальных систем координат (ЛСК) и оперативно переключаться между ними.
