0.0035

Pm Pa t Ps g 0.00132

RH 479 11.52 1.62 T 2



100



,















273.15 T













где Ps

– стандартное атмосферное давление, заданное пользова-

телем;

g – ускорение свободного падения; RH – относительная

влажность воздуха в месте выполнения замера; T – температура воздуха в месте выполнения замера.

Так же, как и для расходов воздуха, данные о значениях давления могут быть не полны и известны только для ограниченного числа узлов сети. В этом случае приведенные давления во всех остальных узлах должны быть заданы вручную таким образом, чтобы в целом получалась непротиворечивая картина. Алгоритм распределения давлений автоматизирует данный процесс, выполняя большую часть операций по подбору неизвестных величин. Следующий пример демонстрирует работу алгоритма.

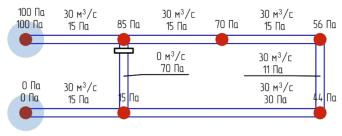

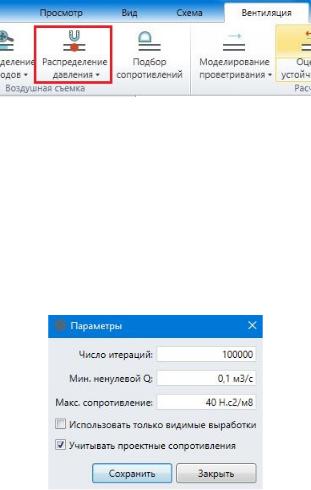

Обязательным условием правильной работы алгоритма распределения давлений является задание фактических расходов во всех выработках. Делается это либо вручную, либо с помощью автоматизированного алгоритма распределения расходов. В данном примере расход изначально задан на единственной замерной станции, а все остальные расходы были вычислены на его основе. Далее в каждом из узлов, связанных с атмосферой, было задано фактическое давление воздуха, равное 100 и 0 Паскалей соответственно, и был запущен алгоритм распределения давлений (кноп-

ка «Распределение давления» на вкладке «Вентиляция»).

311

В результате во всех узлах модельной сети были определены приведенные давления (индикатор Р). В атмосферных узлах они, разумеется, совпали с указанными в них фактическими значениями давления, а во всех остальных – с некоторыми оценочными значениями давления, которые не нарушают второй закон вентиляционных сетей. При этом по умолчанию алгоритм распределяет перепады давлений в соответствии с соотношением аэродинамических сопротивлений выработок. При необходимости это правило можно отменить в настройках алгоритма, указав, что при распределении давлений нужно считать сопротивления всех выработок одинаковыми.

Если в вышеприведенной модельной схеме установить перемычку с регулируемым окном в одной из выработок, то при включенной опции «Учитывать проектные сопротивления»

алгоритм распределит давления в узлах так, что наибольший перепад давлений придется на эту перемычку.

312

После установки перемычки перепад давлений в соответствующей выработке увеличился с 15 до 58 Паскалей.

На любом этапе картину распределения давлений всегда можно итерационно поправлять, расставляя новые замеры фактического давления на схеме. Например, в ходе проведения воздушно-депрессионной съемки стало известно, что давление в верхнем правом узле составляет не 28 Па, как это оценил алгоритм, а 45 Па. В этом случае после введения нового замера в этом сопряжении вся картина распределения давлений меняется.

Распределение давлений на схеме может производиться как вручную, так и при помощи соответствующего автоматического алгоритма. И в том, и в другом случае полученные результаты можно верифицировать при помощи специального режима подсветки выработок с неправильно заданным перепадом давления

(«Вид» -> «Вентиляция» -> «Исходныеданные» -> «Выработки» -> «Неверные перепады давлений»). Перепад давлений в выработке считается неправильным в том случае, когда падение давления направлено против направления движения воздуха в выработке.

313

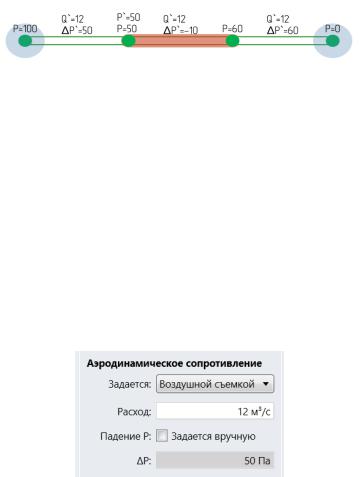

В данном примере во всех трех выработках указан фактический расход, равный 12 м3/с. Однако падение давления совпадает с направлением расхода только в первой и третьей выработках. Средняя же выработка подсвечивается красной аурой, так как движение воздуха в ней сопровождается повышением давления.

После того как во всех выработках указаны расходы, а во всех узлах – давления, становится возможным вычислить аэродинамические сопротивления всех выработок. На панели свойств выработки указывается, что аэродинамическое сопротивление рассчитывается по данным воздушно-депрессионной съемки, после чего становится доступным для редактирования уже заполненное поле фактического расхода воздуха в выработке, а также по умолчанию будет указано, что перепад давлений в выработке будет вычисляться по разности приведенных давлений в конечных узлах.

Однако такой способ расчета сопротивлений выработок является не совсем удобным, так как в аэродинамическое сопротивление выработки включается и аэродинамическое сопротивление всех ее вентиляционных сооружений. Для их отделения в программе предусмотрен специальный алгоритм подбора проектных параметров выработок (через коэффициент шероховатости стенок) и перемычек (площадь вентиляционного окна / воздухопроницаемость).

314

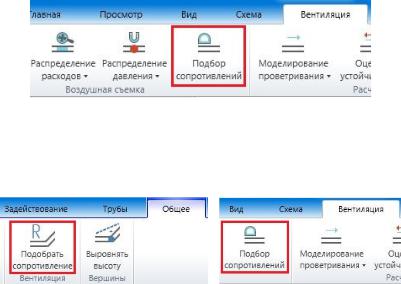

Соответствующая кнопка на вкладке «Вентиляция» делает это для всех выработок на схеме. Однако данная операция может также производиться только для отдельных выделенных выработок или перемычек.

Последнее особенно востребовано, так как задание сопротивления выработки по проектным данным актуально только в тех местах, где предполагается регулирование расходов, а подбор проектных сопротивлений для всех выработок, как правило, смысла не имеет.

8.3. МОДУЛЬ «ТЕПЛОФИЗИКА»ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ ПЕРЕНОСА ТЕПЛА,ВЛАГИ И ГАЗОВ В ВОЗДУХЕ И ПОРОДНОМ МАССИВЕ И РАСЧЕТА НЕСТАЦИОНАРНОГО ВОЗДУХОРАСПРЕДЕЛЕНИЯ ПОД ДЕЙСТВИЕМ ПЕРЕМЕНННЫХ ТЕПЛОВЫХ ДЕПРЕССИЙ И ДРУГИХ ИСТОЧНИКОВ ТЯГИ

8.3.1.Нестационарный теплообмен с породным массивом в одномерной постановке

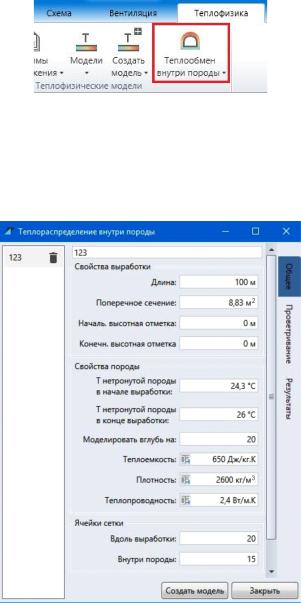

Для моделирования теплообмена породы с воздухом в выработке в программе предусмотрен редактор, который открывается при помощи кнопки на вкладке «Теплофизика».

315

В этом редакторе предоставляется возможность моделировать нестационарный теплообмен с породой только для одной выработки, однако имеется также возможность решать задачу нестационарного теплообмена в сетевой поставке.

Вначале создается новая модель теплораспределения нажатием соответствующей кнопки, затем указывается имя новой модели.

316

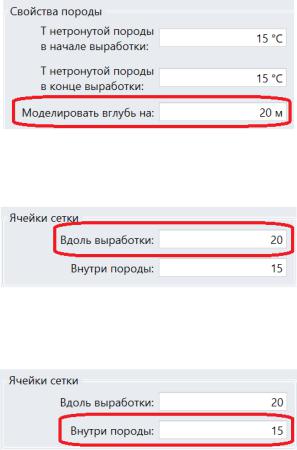

Моделирование теплообмена происходит не с бесконечным объемом породы, а только с тем, что ограничен условной теплоуравнивающей границей, за пределами которой температура породы испытывает пренебрежимо малые колебания вследствие теплообмена с воздухом в выработке.

Далее выбранный цилиндрический объем разбивается на части вдоль направления выработки по указанному числу продольных участков.

Затем порода внутри каждого такого продольного цилиндра делится на концентрические кольца толщиной Ri по указанному числу радиальных участков.

Толщина концентрических колец выбирается таким образом, чтобы около стенок выработки оказалось кольцо толщиной в 0,6 мм, а далее толщина колец увеличивалась бы в одинаковое число раз, давая в сумме радиус теплоуравнивающей оболочки

317

Rjacket за вычетом радиуса выработки. Подобная неравномерность сетки позволяет сместить большую частоту делений в область большего градиента температуры в тонком слое породы, непосредственно соприкасающимся с воздухом в выработке, что увеличивает точность расчета.

Rjacket

Ri

Предполагается, что теплообмен в породе происходит только в радиальном направлении, а в горизонтальном направлении теплота переносится только за счет движения воздуха в выработке. С учетом всех этих предположений для каждого концентрического кольца с радиальным индексом i (при нумерации от стенок выработки) можно записать следующее уравнение, которое будет увязывать тепловой поток от соседних колец с изменением температуры в текущем кольце:





kconductivity t













T n T n









T n T n























Si

R

R

Si 1 R



R



i 1

i









i 1



i









i 1

i









i 1



i







2











2









c



rock

V

T n 1,











rock





i

i











318

где kconductivity – теплопроводность породы, t – время, за которое воздух в выработке успевает пройти один продольный участок при текущем расходе воздуха, Ti n – неизвестная температура по-

роды в i-м кольце на n-м шаге моделирования, Tin1 – неизвестная температура породы в (i – 1)-м кольце на n-м шаге моделирования, Tin1 – неизвестная температура породы в (i + 1)-м кольце на n-м шаге моделирования, Ti n 1 – известная температура породы в i-м кольце на (n – 1)-м шаге моделирования, Si – площадь поверхности соприкосновения i-го кольца с (i – 1)-м кольцом, Si 1 – площадь поверхности соприкосновения i-го кольца с (i + 1)-м кольцом, Ri – толщина i-го кольца, crock – удельная теплоемкость породы, rock – плотность породы, Vi – объем i-го кольца.

Если уравнение записывается для кольца, граничащего с нетронутым массивом породы, то оно записывается в виде:













T n



T n







T n





























kconductivity

t Si



i 1



i

Souter





i





R



R

R















i 1

i









i















2







2





c



rock

V

T n 1

k

conductivity

t S

outer



Touter

,



rock



i

i







R































i





























2



где Touter – температура нетронутой породы,

Souter



– площадь со-

прикосновения наружного кольца с окружающей породой.

Если же уравнение записывается для кольца, соприкасающегося с воздухом в выработке, то оно имеет следующий вид:











T n



T n

T n

























kconductivity t S0

i



Si 1

i 1



i







R

R

R













i



i 1





i















2





2









c



rock

V

T n 1

k

emission

T n 1

S

0

t,

rock



i



i



air









319

где Tairn 1 – известная температура воздуха на предыдущей итера-

ции на текущем продольном участке, kemission – коэффициент теплоотдачи у стенок выработки, S0 – площадь соприкосновения

воздуха со стенками выработки на текущем продольном участке. Таким образом, зная температуру породы в кольцах и температуру воздуха на предыдущем шаге, приведенную систему уравнений можно решить относительно температуры породы в кольцах на следующем шаге по времени, после чего определя-

ется текущее значение температуры воздуха:

T n





air

c

V

T n 1

k

emission

S

0

t T n





air

air

air





wall

,

air







air cair Vair

kemission

S0

t









где Tairn – неизвестная температура воздуха на текущем продольном участке на n-й итерации, Tairn 1 – известная температура воздуха на текущем продольном участке теплообмена с породой на (n – 1)-й итерации, air – плотность воздуха, cair – удельная теплоемкость воздуха, Vair – объем воздуха на текущем про-

дольном участке, Twalln – температура ближайшего кольца поро-

ды на n-й итерации.

После пересчета температуры породы и воздуха на всех продольных участках поле температур воздуха на этих участках сдвигается на одну позицию в направлении движения воздуха. При этом шаг по времени t выбирается таким образом, чтобы воздух успевал за это время пройти в точности длину одного продольного участка.

Температура породы в начальный момент модельного времени задается на основе температуры, указанной в настройках, где вводится температура породы в начале и в конце выработки. Начальная температура породы интерполируется линейно между указанными значениями вдоль длины выработки, принимается постоянной в радиальном направлении на каждом продольном участке и считается температурой нетронутой породы для каждого из таких участков.
