Рис. 1.42. Карта эксплуатации объекта Бб месторождения им. Архангельского

Рис. 1.43. Хронограмма изменения пластового давления в реагирующей скв. 61 на остановку скв. 56 месторождения им. Архангельского

В процессе исследований в реагирующей скв. 61 зарегистрированы отклики давления на остановку и пуск скв. 56. Полученные импульсы давления в три раза превышают чувствитель-

41

ность прибора, что указывает на надежность их выделения. Обработка полученных импульсов давления проведена интегральным методом. Результаты приведены в табл. 1.9.

Таблица 1.9

Фильтрационные параметры между исследуемыми скважинами

Методобработки

Гидропроводность,

Пьезопроводность,

Толщина

мкм2·см/мПа·с

см2/с

связи,м

Интегральный–

7,6

2300

1,4

наостановку скв.56







Интегральный–

7,9

2530

1,3

напускскв. 56







Среднеезначение

7,7

2415

1,35

В табл. 1.10 приведены гидродинамические параметры коллектора, рассчитанныепо КВД в скв. 56 и61.

Таблица 1.10

Фильтрационные параметры пласта, рассчитанные по КВД

Номер

Вид

Эффек.

Гидро-

Пьезо-

Проницаемость,

скв.

исследования

толщина,

проводность,

проводность,

2

м

мкм2·см/мПа·с

см2/с

мкм

56

КВД

11,4

398,6

14722

0,863

(31.08.2005)

61

КВД

5,4

202

15892

0,932

(3.09.2005)











Полученные результаты гидропрослушивания показывают, что фильтрационные параметры коллектора между скв. 56 и 61 значительно ниже, чем параметры, определенные по КВД, в районе скважин. В частности, гидропроводность ниже в 40 раз, пьезопроводность – в 6 раз. При этом толщина коллектора, по которому осуществляется гидродинамическая связь, в 4–8 раз ниже, чем вскрытые перфорацией эффективные толщины в исследуемых скважинах. Отсюда можно сделать вывод, что гидродинамическая связь осуществляется между скважинами, вероятнее

42

всего, по одному из пропластков, имеющему не самые высокие фильтрационные параметры.

Таким образом, с помощью гидропрослушивания установлено наличие гидродинамической связи внутри залежи Бб между скв. 56 и 61, а также, что гидродинамическая связь осуществляется, вероятнее всего, по одному из пропластков, имеющему относительно невысокие фильтрационные характеристики.

Результаты гидропрослушивания на Логовском месторождении (пласт Т-Фм)

Цель исследований: оценка наличия гидродинамической связи и фильтрационных параметров коллектора.

Выбраны две нагнетательные скважины № 209 и 214. Расстояние по забоям между скважинами 430 м (рис. 1.44).

Рис. 1.44. Карта эксплуатации объекта Т-Фм Логовского месторождения

Для регистрации пластового давления в скв.214 03.11.2006 г. на глубину 1200 м были спущены два манометра МС-107. Через четверо суток, 07.11.2006, с 21:30 был создан возмущающий им-

43

пульс давления путем пуска под закачку скв. 209 на 36 ч. Во время закачки приемистость скв. 209 составляла 87 м3/сут. Работы закончены 19.11.2006 года. Оба манометра записали идентичный характер изменения пластового давления, результаты приведены по одному из манометров (рис. 1.45).

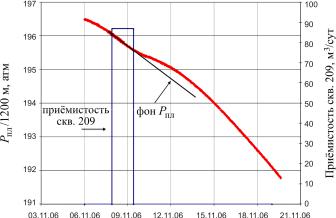

Рис. 1.45. Изменение пластового давления в скв. 214 Логовского месторождения при проведении гидропрослушивания

Начиная с 20 октября и весь период проведения исследований режимы работ ближайших добывающих скв. 210, 213, 218, 340 и нагнетательной скв. 132 не менялись. В результате в исследуемой залежи не было создано шумовых импульсов давления, кроме запланированного.

Как показано на рис. 1.45, регистрируемое в скв. 214 пластовое давление отреагировало на пуск под закачку и остановку закачки воды в скв. 209 существенным изменением темпов снижения пластового давления. Таким образом, в скв. 214 зарегистрирован положительный импульс давления, связанный с реакцией на создание планового возмущения. Полученные результаты исследований позволили оценить фильтрационные характеристи-

44

ки коллектора между скв. 209 и 214. Обработка данных проведена двумя методами, результаты приведены в табл. 1.11.

Таблица 1.11

Фильтрационные параметры между исследуемыми скважинами

Методобработки

Гидропроводность,

Пьезопроводность,

Толщинасвязи,

мкм2·см/мПа·с

см2/с

м

Поэкстремуму

28,7

1345

16,4

Интегральный

14,6

727

15,4

Среднеезначение

21,7

1036

15,9

Следует отметить, что расчетная толщина связи в три раза превышает вскрытую перфорацией эффективную толщину коллектора, выделенную по ГИС, в скважинах. Это, возможно, связано с тем, что в работе скважин участвуют толщины, не выделенные по ГИС и имеющие низкие фильтрационные параметры.

Результаты гидропрослушивания на Уньвинском месторождении (пласт Тл-Бб)

Цель исследований: оценка наличия гидродинамической связи и фильтрационных параметров коллектора между скв. 280 и 337. Скважины находятся на Южно-Восточном поднятии Уньвинского месторождения. Расстояние по забоям между выбранными скважинами 250 м (рис. 1.46).

Перед началом работ в скв. 337 КВД была снята с 23.01.04 10:00 по 25.01.04 9:00. Гидропрослушивание начато 25.01.04

в 11:10, закончено 13.02.04. Регистрация изменения пластового давления производилась в реагирующей скв. 337 спаренными глубинными манометрами с электронной памятью МС–107, установленными на глубине 2210 м (кровля перфорации– 2269 м). Затрубное и буферное давления регистрировались устьевыми манометрами с электронной памятью МС–207. Хронограмма регистрации измененияпластового давленияпредставлена на рис. 1.47.

45

Рис. 1.46. Карта эксплуатации объекта Тл-Бб Уньвинского месторождения

Рис. 1.47. Изменение пластового давления в скв. 337 при гидропрослушивании между скв. 280 (возмущающей) и 337 (реагирующей) Уньвинского месторождения

46

Два запланированных импульса давления в возмущающей скважине 280 создавались:

первый – переводом её из периодического в суточный ре-

жим работы на трое суток с 11:20 27.01.04 г. до 12:00 30.01.04 г.,

с дебитом 80 м3/сут; второй – закрытием на четверо суток с 12:00 30.01.04 г. до

9:20 4.02.04 г., при закрытии скважины была снята КВД.

С 04.02.04 с 9:20 скв. 280 запущена в работу в прежнем режиме.

Полученные плановые импульсы давления обрабатывались интегральным методом, периодические изменения давления обрабатывались по методике скачкообразного изменения дебита (СИД) возмущающей скважины (РД 39-3-593-81). Результаты, полученные при обработке, приведены в табл. 1.12, при этом по методу СИД даны средние параметры по 16 обработанным импульсам давления.

В табл. 1.13 приведены гидродинамические параметры коллектора, рассчитанные по КВД в скв. 56 и 61.

Приведенные в табл. 1.12 и 1.13 значения показывают, что параметры коллектора между скважинами и в районе исследуемых скважин близки по пьезопроводности, но по гидропроводности отличаются в 2–3 раз. Мощность гидродинамической связи оценена в 4,7 м.

Таблица 1.12

Фильтрационные параметры между исследуемыми скважинами

Методобработки

Гидропроводность,

Пьезопроводность,

Толщина

мкм2·см/мПа·с

см2/с

связи,м

Интегральный–

144,9

9910

4,9

первыйимпульс







Интегральный–

136,5

8190

5,5

второйимпульс







МетодСИД

129,5

12250

3,6

Среднеезначение

137,0

10116

4,7

47

Таблица 1.13

Фильтрационные параметры пласта, рассчитанные по КВД

Номер

Вид

Эффект.

Гидро-

Пьезо-

Проницаемость,

толщина,

проводность,

проводность,





2

скв.

исследования

м

мкм2·см/мПа·с

см2/с

мкм

280

КВД

15,5

333

7184

0,174

(30.01.2004)

337

КВД

17,6

519

9857

0,239

(23.01.2004)

Результаты проведенных исследований позволяют сделать следующие выводы: между скв. 280 и 337 существует гидродинамическая связь, которая осуществляется по пропластку толщиной 4,7 м.

Результаты гидропрослушивания на Ярино-Каменноложском месторождении (Каменноложская площадь, пласт Тл-Бб)

Цели исследований: оценка гидродинамической связи между выбранными скважинами, определение фильтрационных характеристик коллектора.

Реагирующей выбрана простаивающая нагнетательная скв. 940, возмущающими – нагнетательные скв. 549 и 941.

С 7 февраля 2008 г. в скв. 940 были спущены два глубинных электронных манометра на глубину 1960 м. Приборы подняты 26 февраля 2008 г.

Планом предусматривалось создание последовательно двух возмущающих импульсов давления в каждой возмущающей скважине путем остановки закачки. В скв. 941 возмущения создавались, первое 10.02.08 с 3:30 до 9:30 продолжительностью 6 ч, второе 12.02.08 с 10:00 до 18:00 продолжительностью 8 ч. В скв. 549 помимо плановых возмущений создан дополнительный импульс давления. В результате скв. 549 останавливалась три раза: первый

48

раз 10 февраля с 3:30 до 11:20, второй раз – с 15.02 в 16:10 по 16.02 до 2:00 и третий раз с18.02 в16:30 по 19.02 до 4:30.

На протяжении всех исследований велся контроль за приемистостью скв. 549 и 941, а также за давлением в водоводе.

Следует отметить, что специфика закачки сточных вод не позволяет выдерживать в процессе проводимых работ неизменные режимы закачки в действующие нагнетательные скважины. В процессе исследований давление в водоводе неоднократно менялось в широких пределах, а вместе с ним и приемистость скважин.

На рис. 1.48 и 1.49 показан характер изменения приемистости остановок возмущающих скв. 549 и 941.

Анализ полученной информации показал следующее:

все три импульса давления, созданные в скв. 549, синхронизируются с резким снижением, а затем и ростом давления в реагирующей скв. 940;

идентифицировать импульсы давления, созданные в скв. 941, практически невозможно, нет повторяющихся откликов давления в реагирующей скв. 940. Кроме того, при создании первого импульса давления в скв. 941 одновременно был создан незапланированный импульс в скв. 549;

в целом за период исследований в районе скв. 940 пластовое давление выросло с 227 до 228 атм на глубине 1960 м.

Таким образом, можно сказать, что между скважинами 940 и 549 существует гидродинамическая связь, связь между скважинами 940 и 941 данными исследованиями не установлена из-за частых и значительных изменений режима работы скважин, что создает сильные шумовые отклики давления.

На рис. 1.50–1.52 приведены фрагменты гидропрослушивания.

Полученные три импульса давления от возмущающей скв. 549 обработаны интегральным методом, результаты представлены в табл. 1.14.

49

Рис. 1.48. Характер изменения приёмистости и остановки скв. 549

Рис. 1.49. Характер изменения приёмистости и остановки скв. 941

50
