•Аттенюатор выходного сигнала. Выходной ВЧ уровень может быть дополнительно уменьшен при установке фиксированных ВЧ аттенюаторов в блок СВЧ. Передаваемый радиосигнал можно ослабить более чем на 37дБ.

•Приемник. Принятый сигнал передается от входного полосового фильтра в малошумящий усилитель, затем на преобразователь для понижения частоты в первую промежуточную частоту 1ГГц. После фильтрации полосовым фильтром и усиления сигнал преобразуется вниз во вторую промежуточную частоту.

•Гетеродин приемника, умножитель и фильтр. Супергетеродинный приемник с двойным преобразованием и высокой первой ПЧ позволяет устанавливать рабочую частоту в широких пределах и обеспечивает подавление соседних и зеркальных каналов.

1.3 Антенный модуль

радиомодуль или гибкий волновод. Антенный модуль крепится на специальной опоре, и после юстировки нет необходимости двигать его во время обслуживания.

Рис 15. Антенный модуль 0.6 м.

1.4 Модуль доступа

Блоки, находящиеся в аппаратной, подразделяются на три основных

типа:

•Модемы(MMU), которые обеспечивают интерфейсы трафика, обработку сигнала и связь с радиомодулем.

•Коммутируемые блоки уплотнения (SMU), обеспечивающие дополнительные интерфейсы трафика 2 Мб/с, уплотнители 2/8 и 8/34, функции управления и коммутации для систем с резервированием 1+1 и интерфейсы с модемом.

•Служебный блок доступа (SAU), который обеспечивает параллельные порты входов/выходов, интерфейсы внешнего канала сигнализации (EAC) и служебного канала.

Все разъемы внешних интерфейсов расположены на передних панелях блоков. Внутренние блоки расположены в конструктиве модуля доступа АММ, который обеспечивает электрические соединения между внутренними блоками через заднюю панель (рис.16).

Рис.16 Разные конструктивы модулей доступа используются для разных целей:

•1U используется для одиночного терминала, включающего один блок

MMU

•2U-для пунктов с одним или двумя терминалами, он может содержать один или два MMU и один SMU или SAU.

•4U-он может содержать до четырех MMU, двух SMU и одного SAU.

1.5 МОДЕМ

Модемы (рис.17,18) имеют разную пропускную способность:

•2х2 Мб/с;

•4х2 или 8 Мб/с;

•2х8 Мб/с;

•34+2 Мб/с.

Функциональные блоки. Модем включает в себя следующие функциональные блоки:

•интерфейсов трассировщика трафика;

•уплотнителя/разделителя 2/8 (только модемы 4х2/8);

•уплотнителя/разделителя радио кадра для введения/выведения служебных каналов и кодирования/декодирования и прямой коррекции ошибок (FEC);

•модулятора/демодулятора передаваемых и принимаемых сигналов;

•интерфейса кабеля по направлению к радио модулю;

•процессора контроля и управления;

•преобразователя постоянного напряжения.

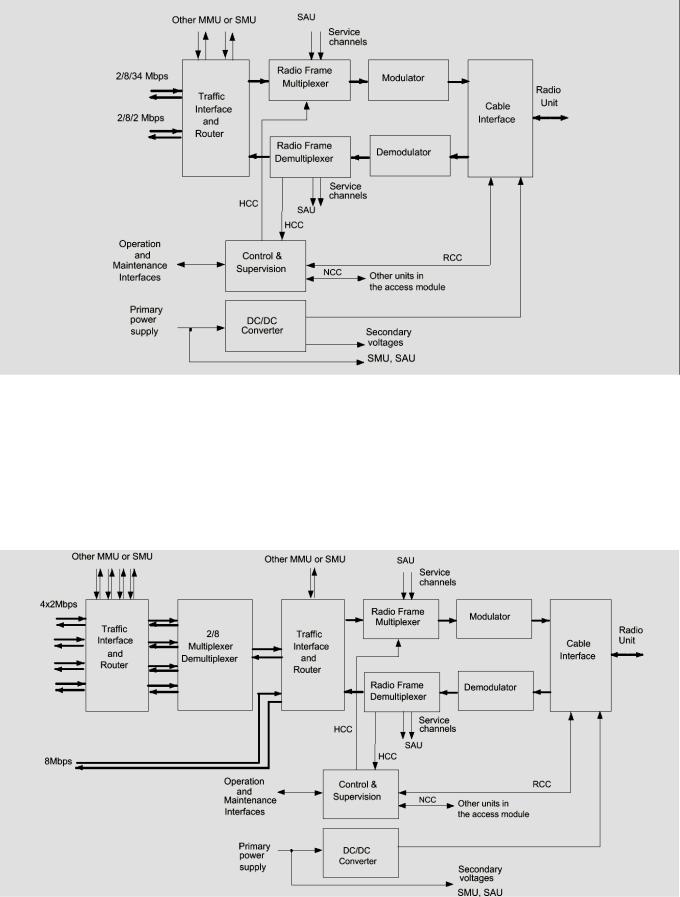

Рис. 17 ММU2х2, ММU 2x8 и 34+2

Интерфейс и трассировщик трафика. Входы и выходы узла трафика соединены с лицевой панелью MMU и задней панелью модуля доступа. Сигналы трафика, подключенные к задней панели, направляются в остальные блоки MMU и SMU, расположенные в том же модуле доступа. Маршрутизация трафика осуществляется без прокладки кабеля.

Рис.18 MMU4x2/8.

Уплотнитель/разделитель 2/8 (только модемы 4х2/8, рис.10). В

направлении уплотнения принимаются и декодируются четыре входных сигнала 2Мб/с. Выделяется информация о тактовой частоте, а информация трафика записывается в буферную память. Четыре синхронизированных сигнала последовательно уплотняются вместе с сигналом выравнивания и формирования кадра в сигнал 8Мб/с.

В направлении разделения производится выравнивание кадра и четыре информационных потока направляются в буфер. Скорость считывания информации из буферной памяти определяется кварцевым генератором. Затем сигнал подвергается линейному кодированию и передается.

Уплотнитель радио кадра и прямой коррекции ошибок(FEC). В потоке данных, передаваемых по радио тракту, в сжатом виде содержится три типа сигналов:

•трафика;

•служебного канала;

•канала связи участка (НСС).

 Передача данных трафика. По радио тракту может передаваться информация по двум независимым каналам. Для согласования скоростей передачи данных сигналы поступают на уплотнитель. Если на входе нет ни одного сигнала, сигнал AIS вводится с номинальной скоростью.

 Канал передачи служебной информации. В оборудовании имеется два независимых служебных канала. Данные в аналоговой и цифровой форме обрабатываются по-разному. Тактовые импульсы и импульсы синхронизации поступают на SAU и от него на уплотнитель. В цифровом режиме информационные импульсы и импульсы синхронизации, поступившие в оперативную память, считываются синхронно с синхросмесью.

Канал связи участка. Канал связи участка представляет собой канал передачи данных контроля и управления между модемами на ближней и дальней станциях.

Уплотнитель. Три вида информационных сигналов вместе с контрольными битами и битами синхронизации пересылаются в составной

формат данных.

Модулятор. Полный поток информации представляет собой обработанный сигнал, преобразованный из цифровой в аналоговую форму. Модулятор состоит из ГУНа с петлей ФАПЧ, работающего на частоте 350 МГц.

Разделитель радио кадра. В приемной части происходит разделение принимаемого полного потока данных и прямая коррекция ошибок. Разделение осуществляется в соответствии с хранимым форматом кадра. Устройство разделения вырабатывает сигнал аварии кадра, если потеряна кадровая синхронизация. Количество ошибок в потоке информации измеряется с использованием битов четности. Сигналы управления вставками обрабатываются для выделения сервисных каналов и каналов трафика.

В приемной части с сигналом трафика приема происходит следующее:
