Пример решения задачи 6.
Рассмотрим
транзистор, характеристики которого
приведены на рис.30, при заданных значениях
EC=10В,
RC=10кОм,
=3,5В,
CН=5пФ.
По характеристикам находим при UC=EC:
,
=(2,2-1,5)/0,5=1,4мСм
Uост,граф=0,5В,
Найденные значения довольно близки, расхождение объясняется, по-видимому, неточностью модели.
Мощности P0, и Pтр, в замкнутом ключе:
P0= EC ICН =10·10-3=10мВт
Pтр= UостICН=0,5·10-3=0,5мВт.
Начальный ток IC(0) в момент подачи отпирающего импульса находится по выходным характеристикам:
IC(0)=2,2мА.
Длительности фронта и среза импульса, соответственно:
tф = 2,3 RCCН=2,3·104·5·10-12=11,5·10-8с ≈ 0,1мкс,
tc=1,5[ECCН / IC(0)]=1,5·10·5·10-12⁄ 0,0022=3,4·10-8с=34нс.
Длительности среза в данном случае примерно в три раза меньше длительности фронта.
Приложение 1. Статические характеристики транзисторов

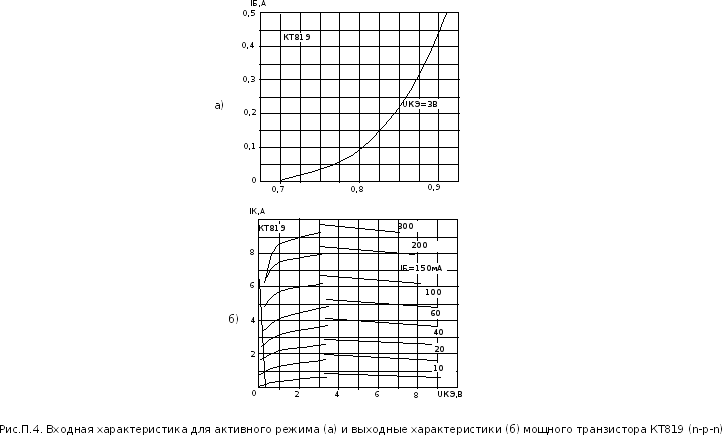

Рис.П.4. Входная характеристика для активного режима (а) и выходные характеристики (б) мощного транзистора n-p-n.

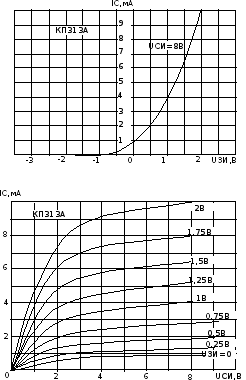

Рис.П.7. Передаточные (а) и выходные (б) характеристики МДП-транзистора со встроенным n-каналом.
б)
а)
ПРИЛОЖЕНИЕ 2.
ВЫСОКОЧАСТОТНЫЕ ПАРАМЕТРЫ БИПОЛЯРНЫХ
И ПОЛЕВЫХ ТРАНЗИСТОРОВ
Таблица 1.
Высокочастотные параметры биполярных транзисторов.
|
Тип |
│β│ |
f, МГц |
CК, пФ |
CЭ, пФ |
tос, нс |
I*К, мА |
|
КТ301А |
1,5 |
20 |
10 |
80 |
2 |
2 |
|
КТ301Ж |
3 |
20 |
10 |
80 |
2 |
2 |
|
КТ340 |
3 |
100 |
4 |
14 |
0,15 |
3 |
Таблица 2.
Высокочастотные параметры полевых транзисторов.
|
Тип |
Свх, пФ |
СЗС, пФ |
CСП, пФ |
UCИ, В |
|
КП313 |
7 |
1 |
4,5 |
10 |
|
КП302 |
20 |
8 |
1 |
7 |
|
КП303 |
6 |
1 |
0,5 |
10 |
ПРИЛОЖЕНИЕ 3.
ТАБЛИЦЫ ВАРИАНТОВ ЗАДАНИЙ
Таблица 1.
Варианты заданий для нечетной предпоследней цифры
|
№ |
Задача 1 Транзистор КТ301А |
Задача 3 Транзистор КП302А |
Задача 5 Транзистор КТ340 | ||||||
|
U0КЭ В |
I0К мА |
EС В |
RС кОм |
U0ЗИ В |
UmЗИ В |
ЕЛ В |
RK кОм | ||
|
10 |
20 |
2,5 |
12 |
3,0 |
-0,75 |
0,3 |
10 |
2 | |
|
11 |
20 |
3 |
12 |
2,4 |
-0,75 |
0,5 |
10 |
1.5 | |
|
12 |
20 |
4 |
12 |
2,0 |
-0,75 |
0,5 |
10 |
1,3 | |
|
13 |
20 |
5 |
12 |
1,7 |
-0,5 |
0,5 |
10 |
1,2 | |
|
14 |
20 |
6 |
12 |
1,5 |
-0,5 |
0,5 |
10 |
1,0 | |
|
15 |
15 |
7 |
12 |
1,3 |
-0,5 |
0,5 |
10 |
0,9 | |
|
16 |
15 |
6 |
12 |
1,2 |
-0,5 |
0,5 |
10 |
0,8 | |
|
17 |
15 |
5 |
12 |
1,1 |
-0,5 |
0,5 |
10 |
0,7 | |
|
18 |
15 |
4 |
12 |
1,0 |
-0,5 |
0,5 |
10 |
0,6 | |
|
19 |
15 |
3 |
10 |
2,5 |
-0,75 |
0,25 |
10 |
0,5 | |
|
30 |
10 |
2,5 |
10 |
2,0 |
-0,75 |
0,25 |
8 |
2 | |
|
31 |
10 |
4 |
10 |
1,7 |
-0,75 |
0,25 |
8 |
1.5 | |
|
32 |
10 |
5 |
10 |
1,5 |
-0,75 |
0,25 |
8 |
1,3 | |
|
33 |
10 |
7 |
10 |
1,3 |
-0,75 |
0,25 |
8 |
1,2 | |
|
34 |
10 |
8 |
10 |
1,2 |
-0,75 |
0,25 |
8 |
1,0 | |
|
35 |
8 |
9 |
10 |
1,0 |
-0,75 |
0,25 |
8 |
0,9 | |
|
36 |
8 |
10 |
8 |
2,0 |
-0,8 |
0,2 |
8 |
0,8 | |
|
37 |
8 |
7 |
8 |
1,7 |
-0,8 |
0,2 |
8 |
0,7 | |
|
38 |
8 |
5 |
8 |
1,5 |
-0,5 |
0,2 |
8 |
0,6 | |
|
39 |
8 |
3 |
8 |
1,0 |
-0,5 |
0,2 |
8 |
0,5 | |
|
50 |
6 |
3 |
10 |
0,9 |
-0,3 |
0,25 |
7 |
1,0 | |
|
51 |
6 |
5 |
10 |
0,8 |
-0,3 |
0,25 |
7 |
0,8 | |
|
52 |
6 |
6 |
10 |
0,5 |
-0,3 |
0,25 |
7 |
0,7 | |
|
53 |
6 |
8 |
10 |
0,4 |
-0,3 |
0,25 |
7 |
0,6 | |
|
54 |
6 |
9 |
8 |
0,6 |
-0,3 |
0,25 |
7 |
0,5 | |
Продолжение таблицы 1.
|
№ |
Задача 1 Транзистор КТ340 |
Задача 3 Транзистор КП313А |
Задача 5 Транзистор КТ301А | |||||
|
U0КЭ В |
I0К мА |
EС В |
RС кОм |
U0ЗИ В |
UmЗИ В |
ЕЛ В |
RK кОм | |
|
55 |
2 |
5 |
12 |
3,0 |
1,0 |
0,3 |
24 |
24 |
|
56 |
2 |
10 |
12 |
2,4 |
1,0 |
0,5 |
24 |
18 |
|
57 |
2 |
15 |
12 |
2,0 |
1,0 |
0,5 |
24 |
12 |
|
58 |
2 |
20 |
12 |
1,7 |
1,0 |
0,5 |
24 |
8 |
|
59 |
2 |
25 |
12 |
1,5 |
1,0 |
0,5 |
24 |
6 |
|
70 |
2 |
30 |
12 |
1,3 |
1,0 |
0,5 |
24 |
4 |
|
71 |
2 |
35 |
12 |
1,2 |
1,0 |
0,5 |
20 |
20 |
|
72 |
2 |
40 |
12 |
1,1 |
1,0 |
0,5 |
20 |
15 |
|
73 |
2 |
45 |
12 |
1,0 |
1,0 |
0,5 |
20 |
10 |
|
74 |
4 |
5 |
10 |
3,0 |
0,75 |
0,25 |
20 |
8 |
|
75 |
4 |
10 |
10 |
2,4 |
0,75 |
0,25 |
20 |
6 |
|
76 |
4 |
15 |
10 |
2,0 |
0,75 |
0,25 |
20 |
5 |
|
77 |
4 |
20 |
10 |
1,7 |
0,75 |
0,25 |
20 |
4 |
|
78 |
4 |
25 |
10 |
1,5 |
0,75 |
0,25 |
18 |
18 |
|
79 |
4 |
30 |
10 |
1,3 |
1,25 |
0,25 |
18 |
9 |
|
90 |
4 |
35 |
10 |
1,2 |
1,25 |
0,25 |
18 |
8 |
|
91 |
4 |
40 |
10 |
1,1 |
1,25 |
0,5 |
18 |
7 |
|
92 |
6 |
5 |
10 |
1,0 |
1,25 |
0,5 |
18 |
6 |
|
93 |
6 |
10 |
10 |
0,8 |
1,25 |
0,5 |
18 |
5 |
|
94 |
6 |
15 |
10 |
0,6 |
1,25 |
0,5 |
16 |
4 |
|
95 |
6 |
20 |
10 |
0,5 |
1,25 |
0,5 |
16 |
5 |
|
96 |
6 |
25 |
10 |
0,4 |
1,25 |
0,5 |
16 |
6 |
|
97 |
6 |
30 |
8 |
1,0 |
1,5 |
0,5 |
16 |
7 |
|
98 |
6 |
35 |
8 |
0,8 |
1,5 |
0,5 |
16 |
8 |
|
99 |
8 |
20 |
8 |
0,6 |
1,5 |
0,5 |
16 |
10 |
Таблица 2.
