Магнитомодуляционные преобразователи
Магнитомодуляционными называются преобразователи, действие которых основано на изменении магнитного состояния ферромагнитного материала при одновременном намагничивании в постоянном и переменном полях. Модуляция магнитным потоком возможна за счет нелинейных свойств магнитной цепи.
Магнитомодуляционные преобразователи (ММП) широко используются в счетно-решающей технике в качестве логических элементов и запоминающих устройств, В измерительной технике ММП применяются для измерения напряженности постоянного магнитного поля (феррозонды), для преобразования постоянного тока в переменный с уменьшением абсолютного значения тока (измерительные трансформаторы постоянного тока), для преобразования постоянного тока в переменный с увеличением абсолютного значения тока (магнитные усилители), для измерения перемещения объекта, с которым связывается подвижная часть преобразователя, несущая постоянный магнит (магнитомодуляционные преобразователи перемещения).
Для магнитной цепи ММП характерны три различных режима работы:
а) Нm~ и H– < Hнас; б) H– Hнас, Нm~ H– ;
в) Нm~ > Hнас, H– << Нm~ .
В первом режиме магнитное сопротивление переменному потоку зависит от величины Н– и при Н m~ << Н– может быть определено дифференциальной магнитной проницаемостью д. При сравнимых величинах Н m~ и Н– для анализа работы магнитной цепи используются характеристики двойного намагничивания Вm=f(Нm ,В–).
Преобразователи на основе эффекта Баркгаузена

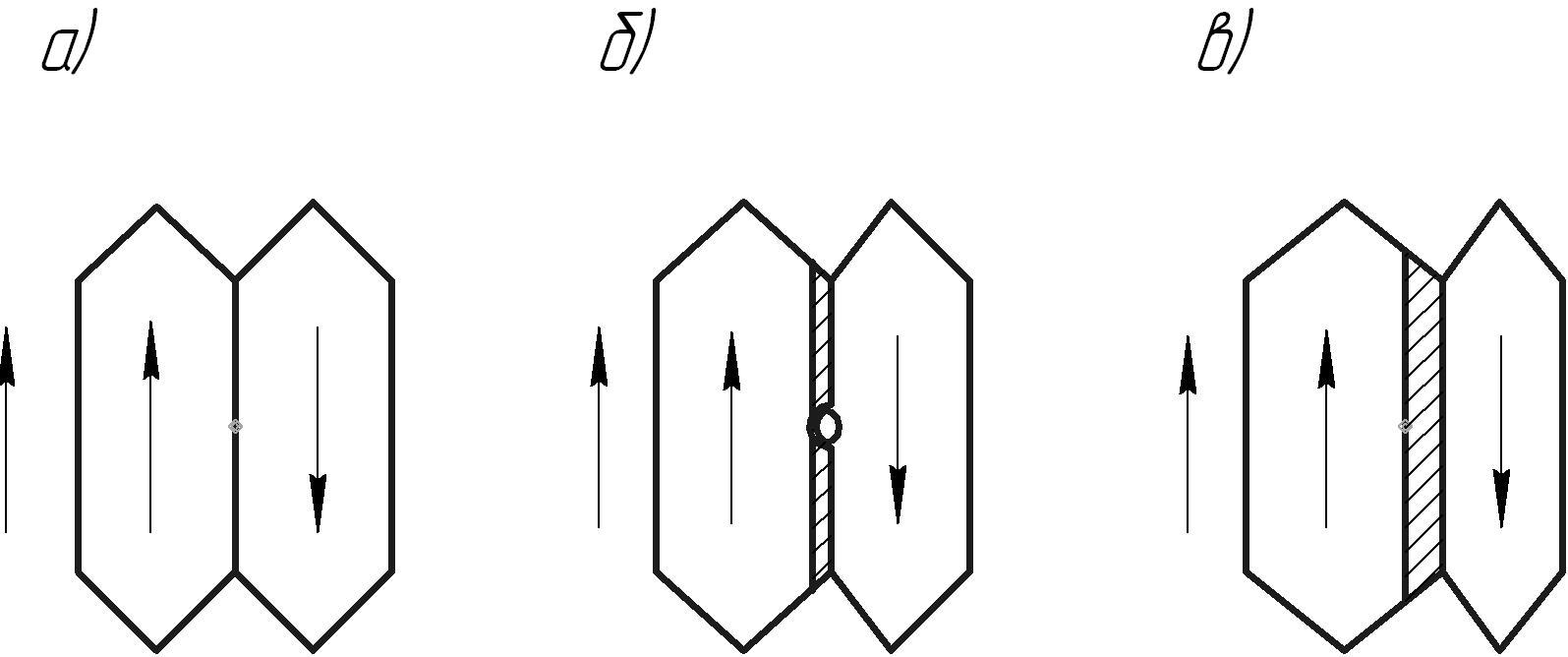

Неоднородность структуры ферромагнитного образца обусловлена немагнитными включениями или локальными механическими включениями и вызывает скачки намагниченности при изменении внешнего магнитного поля или наличии механических воздействий. Схематическое изображение доменных границ и некоторого включения показано на рис. 2-38, а. Граница между двумя доменами с противоположным направлением векторов намагниченности под воздействием внешнего магнитного поля сначала обратимо изменяет свое положение (рис. 2-38, б), а затем скачком переходит в новое положение (рис. 2-38, в). Заштрихованная часть представляет собой область, скачком изменившую свою намагниченность.
Экспериментальные исследования скачков Баркгаузена (СБ) показали, что в железном образце средний объем перемагничивающейся области лежит в диапазоне 2∙10-2–2∙10-7 мм3.
Рис. 2-38
Вклад СБ в общее изменение намагниченности по данным различных авторов составляет 30–50%. Длительность СБ лежит в диапазоне 0,1—1 мс. При скачках Баркгаузена в измерительной катушке возникают импульсы ЭДС. Таким образом, перемагничивание образца сопровождается появлением в измерительной обмотке сигнала, имеющего характер случайного процесса.
Очень важной для проектирования преобразователей на основе эффекта Баркгаузена является зависимость этого эффекта от скорости перемагничивания. С увеличением скорости перемагничивания от 0,01 до 0,24 А/(м∙с) число скачков падает примерно на 45%. Этот факт указывает на возможность слияния нескольких скачков, что приводит к зависимости характеристик преобразования от скорости или частоты перемагничивания[1].
В зависимости от скорости перемагничивания измерительные преобразователи с использованием эффекта Баркгаузена могут быть разбиты на две группы: с пространственным перемагничиванием ферромагнетика и с перемагничиванием ферромагнетика изменяющимся во времени магнитным полем.
Рис. 2-39
П
Рис. 2-40
При постоянстве функции, описывающей изменение магнитного поля в течение цикла, параметр магнитного шума зависит от объема образца и структурных свойств ферромагнетика, и эффект Баркгаузена может быть положен в основу преобразователя неразрушающего контроля для измерения толщины гальванических покрытий и содержания в них ферромагнетика.
Конструктивно преобразователь представляет собой соленоид, длина которого для обеспечения равномерности магнитного поля в 5–10 раз превышает средний диаметр. В центре соленоида помещается измерительная обмотка, в которую вводится исследуемый образец.
Мощность магнитного шума в преобразователе зависит от числа доменных областей, участвующих в перемагничивании образца при постоянном режиме перемагничивания. Число доменных областей определяется как толщиной покрытия, так и содержанием ферромагнетика в нем. Влияние толщины выражается в изменении дисперсии случайного процесса без изменения вида ПНСП. Изменение состава гальванического покрытия приводит к изменению вида петли гистерезиса (при уменьшении содержания ферромагнетика петля становится уже и прямоугольнее) и, следовательно, характера ПНСП.
Можно выбрать такое сочетание режима перемагничивания образца и регистрации информативных параметров, при котором разделяется информация о толщине покрытия и о содержании в нем ферромагнетика.
