Учебная практика УП02 / Занятие 9

Практическое занятие №9

Тема «Сканеры. Назначение, принцип действия, характеристики»

Цель:

– приобрести практический опыт определения основных характеристик и параметров сканеров;

– приобрести практический опыт определения назначения основных компонентов сканеров;

– приобрести практический опыт разборки и сборки сканера;

– приобрести умения работы с технической документацией и источниками сети Интернет;

– закрепить знания по локализации неисправностей сканеров.

Ход работы

1 По выданному стенду, используя источники сети интернет, определены характеристики сканера и заполнена таблица:

Таблица – Характеристики сканера

№	Наименование параметра			Значение		Единица измерения		Примечания
1	Основные характеристики
1.1	Производитель			HP
1.2	Модель			F2180
1.3	Тип оборудования			МФУ
1.4	Источник света			Лампа
1.5	Слайд-модуль			Нет
2	Технические характеристики
2.1	Скорость сканирования			5		стр./мин
2.2	Интерфейс			USB
2.3	Оптическое разрешение сканера	Документы на непрозрачный материал	1200х1200		ppi
		Документы на прозрачный материал	1200х1200		ppi
2.4	Тип матрицы сканера
2.5	Формат оригинала
2.6	Макс. Размеры области сканирования			216х297		мм
2.7	Глубина цвета сканера	На входе	48		Бит
		На выходе	48		Бит
3	Параметры электропитания
3.1	Напряжение			80		В
3.2	Сила тока			0.36		А

2 Перед разработкой предварительно ознакомились с технической документацией на выданный нам сканер. Произведена разборка сканера. Предварительно внутреннее устройство сканера с указанием основных конструктивных элементов.

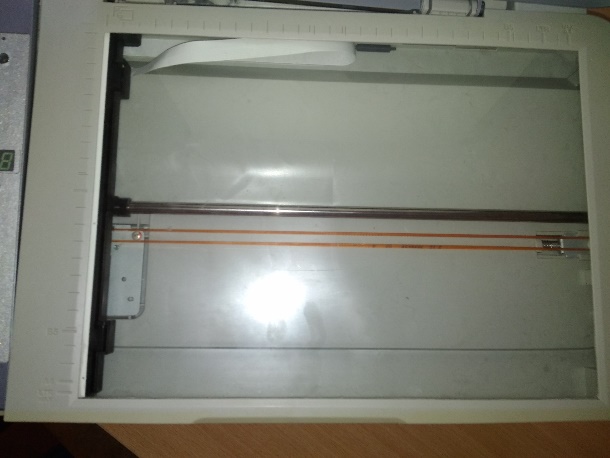

Рисунок 1 - Сканер

Произведено подключение сканера по сети.

Этапы

1. Подключили сканер к компьютеру, а затем подсоединил сканер к сети и включили его и установили драйвера сканера.

2. Кнопка «параметры», а затем пункт «Измерение».

3. Нажали «Компьютер и устройства», а затем «Добавить устройство».

4. В открывшемся списке: Имя сканера отобразился в разделе «Принтеры и другие устройства».

Рисунок 2 – Сканер HP F2180

Вывод: Провели работу по изучению характеристик выданного сканера, изучили основные функциональные узлы планшетного сканера, описали основные этапы подключение сканера.
