Лабораторная работа №10

«Изучение работы мультиплексоров»

Цель работы:

1. Изучение принципа работы и классификацию мультиплексоров.

2. Ознакомление со структурой мультиплексоров.

3. Освоение методов синтеза схем мультиплексоров на логических элементах по заданному количеству входов.

4. Получение навыков моделирования схем мультиплексоров в программе EWB.

Оборудование:

ПЭВМ, программа EWB, Microsoft Word,источник питания, генератор импульсов, интегральные схемы логических элементов, логический анализатор.

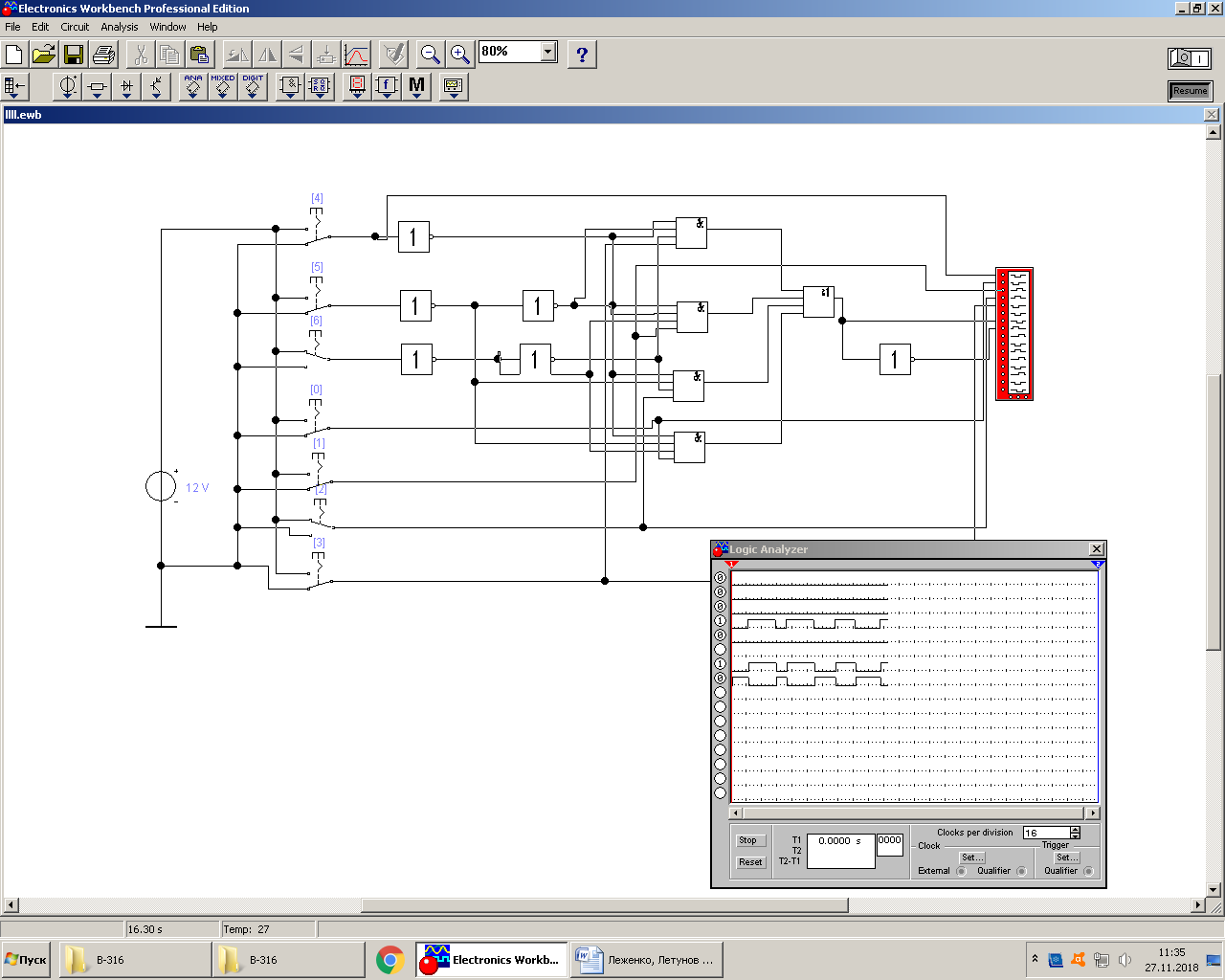

Делаем структурную схему мультиплексора и изучаем ее работу:

Адресные входы		Стробирующий сигнал	Выход
A1	A0	C	Q
*	*	1	0
0	0	0	D0
0	1	0	D1
1	0	0	D2
1	1	0	D3

1.

2.

.

3.

4.

Вывод: в ходе лабораторной работы изучили принцип работы и классификацию мультиплексоров; ознакомились со структурой мультиплексоров; освоили методы синтеза схем мультиплексоров на логических элементах по заданному количеству входов; получили навыки моделирования схем мультиплексоров в программе EWB.
