Получим формулу для расчета скорости звука в данной работе. Скорость волны связана с длиной бегущей волны λ и с частотой ν соотношением
υ = λν. (12)

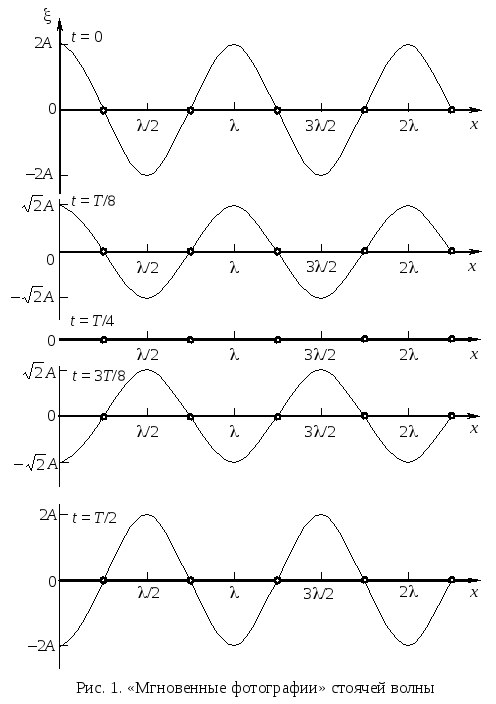

Из формулы (11) следует, что λ = 2λст, тогда
υ = 2λстν. (13)
По формуле (13) можно рассчитать скорость звука при температуре эксперимента.
Зависимость скорости звука от температуры описывается соотношением
υ
= υ0, (14)
где υ0 – скорость звука при 0 ºС, t – температура в ºС, α – температурный коэффициент объемного расширения газа. Для воздуха α = (3,67 0,05)·10–3 ºС–1. Из формулы (14) выразим скорость звука при 0 ºС:
υ0
=
.
(15)
Подставив (13) в (15), получим расчетную формулу:
υ0
=
.
(16)
Упрощенное описание установки и процессов, в ней происходящих

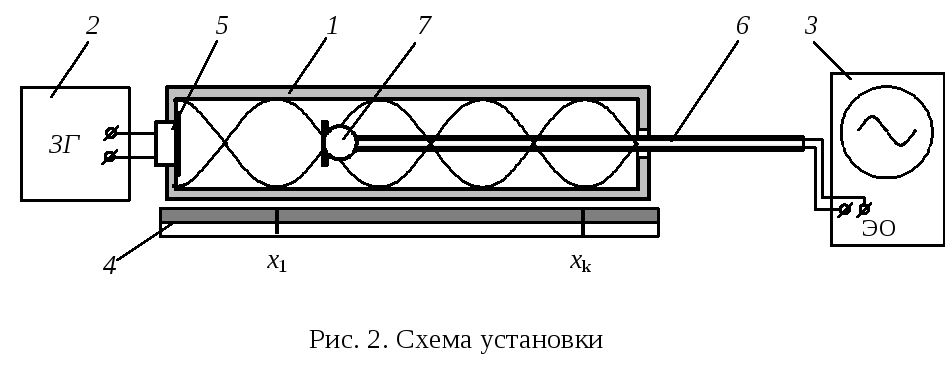

Установка для определения скорости звука (рис. 2) состоит из резонатора 1, звукового генератора 2, осциллографа 3 и отсчетной линейки 4. Резонатор представляет собой закрытую с обоих торцов трубу, в которую вмонтирован телефон 5 и подвижный шток 6 с микрофоном 7. Звуковой генератор создает электрические колебания определенной частоты. Телефон преобразует эти колебания в звуковые колебания той же частоты. Звуковая волна от телефона распространяется внутри резонатора. В результате интерференции прямой и отраженной звуковой волны в резонаторе возникает стоячая волна, которая представляет собой чередующиеся сгущения и разрежения воздуха.
На рис. 2 условно изображена стоячая волна, пучностям которой соответствует наибольшая амплитуда. Звук улавливается микрофоном и преобразуется в электрический сигнал, подаваемый на осциллограф. На экране осциллографа наблюдается сигнал синусоидальной формы, амплитуда которого пропорциональна амплитуде звуковых колебаний в данном месте резонатора. Когда мембрана микрофона находится в пучностях стоячей волны, амплитуда воспринимаемых колебаний максимальна, а когда в узлах – минимальна.
На опыте обычно измеряют положение первого максимума x1 и последнего максимума xk и рассчитывают длину стоячей волны по формуле
λст
=
, (17)
где k – число максимумов.
В несколько более точном представлении схема эксперимента и происходящие в ней явления выглядит иначе. Диаметр микрофона равен внутреннему диаметру резонатора. Таким образом, между микрофоном и телефоном существует замкнутое пространство, в котором распространяются падающая и отраженная волны. Стоячие волны возникают в том случае, когда между мембранами телефона микрофона укладывается целое число длин волн λст и возникает явление резонанса, отчетливо воспринимаемое на слух и регистрируемое осциллографом.
Порядок выполнения работы
Включить звуковой генератор и установить частоту колебаний по указанию преподавателя (рекомендуемые частоты 900, 1000, 1100 Гц).
Перемещая шток с микрофоном по направлению от источника колебаний, определить число максимумов k с помощью осциллографа. По отсчетной линейке найти положение первого максимума x1 и последнего максимума xk. Результаты измерений занести в таблицу.
Таблица
Результаты измерений и вычислений
№ п/п |
, Гц |
k |
x1 |
xk |
ст |
υ0, м/с |
|
|
|
|
|
|
|
Для каждого значения частоты выполнить не менее трех измерений. При этом каждый раз рекомендуется заново устанавливать частоту на звуковом генераторе.
По формуле (17) рассчитать длину стоячей волны, а по формуле (16) – скорость звука в воздухе при 0 ºС. Результаты вычислений записать в таблицу.
Рассчитать приближенное значение скорости звука и оценить случайную погрешность υсл по методу Стьюдента.
Вычислить приборную погрешность в скорости звука υсист. Относительная приборная погрешность рассчитывается по формуле
,
где ст принять равной цене деления отсчетной линейки, = 20 Гц, t принять равной половине цены деления шкалы термометра,
= 510–5 ºС –1. Абсолютная приборная погрешность будет равна
υсист = υ0.
Определить общую погрешность по формуле
υ
=
.
Записать окончательный результат с указанием погрешности определения.
Рассчитать по формуле (1) скорость звука в воздухе
(γ = 1,40; М = 29·10–3 кг/моль) и сравнить с полученным на опыте значением.
Сделать выводы по работе.
