Вариант №11

1)Заданы нормированная матрица передачи четырехполюсника и волновые сопротивления линий передач на его входах. Найти нормированную и ненормированную матрицы рассеяния, коэффициенты передачи по мощности и напряжению из плеча 1 в плечо 2. Определите свойства четырехполюсника (взаимность, наличие потерь, симметричность).

Z_В1=36 Ом Z_В2=25 Ом

Ответ: .

2) Определить матрицу [S] двух каскадно соединенных четырехполюсников с матрицами [S₁ ] и [S₂ ]. Определите ксв для полученного четырехполюсника, нагруженного на согласованную нагрузку. Опишите свойства этих 4-х полюсников и полученного четырехполюсника.

Ответ: ксв =2.

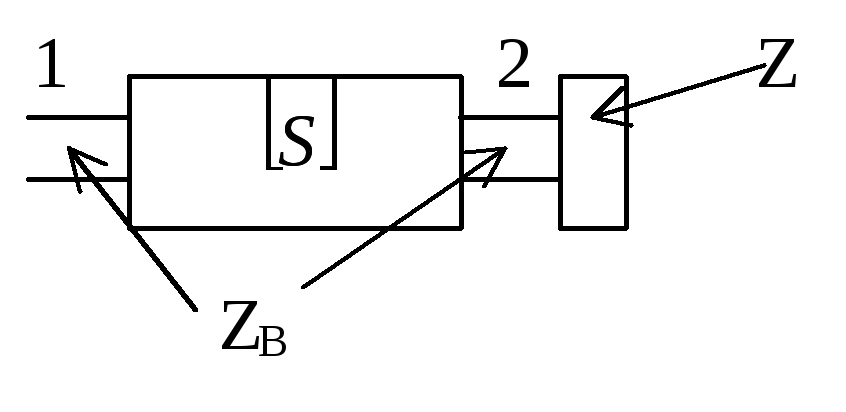

3) Четырехполюсник с известной матрицей рассеяния [S] нагружен на сопротивление нагрузки Z . Определить =Z / Z_В - нормированное сопротивление нагрузки (Z_{В } волновое сопротивление плеч четырехполюсника), если коэффициент отражения на входе 1 равен 0,9

4) 1-е плечо согласованного волноводного Е- тройника нагружено на сопротивление с коэффициентом отражения Г = 0. Определить [S] полученного четырехполюсника, ксв и тепловые потери в четырехполюснике при согласованной нагрузке в плече 3.

Ответ: Потери =25%

5) Двойной тройник согласован только по Н-плечу. Измерения коэффициентов отражения от Е-плеча и боковых плеч при согласованной нагрузке в свободных плечах дали значения .

Считая плечи Е и Н полностью развязанными определить коэффициенты матрицы рассеяния. В Е и Н плечи подаются синфазные сигналы мощностью 1 Вт. Определить мощности сигналов отраженных волн во всех плечах.

Вариант №12

1) Заданы нормированная матрица передачи четырехполюсника и волновые сопротивления линий передач на его входах. Найти нормированную и ненормированную матрицы рассеяния, коэффициенты передачи по мощности и напряжению из плеча 1 в плечо 2. Определите свойства четырехполюсника (взаимность, наличие потерь, симметричность).

Z_В1=64 Ом Z_В2=36 Ом

Ответ: .

2) Определить матрицу [S] двух каскадно соединенных четырехполюсников с матрицами [S₁ ] и [S₂ ]. Определите ксв для полученного четырехполюсника, нагруженного на согласованную нагрузку. Опишите свойства этих 4-х полюсников и полученного четырехполюсника.

Ответ: ксв =1,222.

3) Четырехполюсник с известной матрицей рассеяния [S] нагружен на сопротивление нагрузки Z . Определить =Z / Z_В - нормированное сопротивление нагрузки ( Z_{В } волновое сопротивление плеч четырехполюсника), если коэффициент отражения на входе 1 равен – 0,5.

4) 1-е плечо согласованного волноводного Е- тройника нагружено на сопротивление с коэффициентом отражения Г = 1. Определить [S] полученного четырехполюсника, ксви тепловые потери в четырехполюснике при согласованной нагрузке в плече 3.

Ответ: Потери =0.

5) В боковые плечи согласованного двойного тройника включены подвижный короткозамыкатель (поршень) и нагрузка с коэффициентом отражения .В Н-плечо подается сигнал с амплитудой нормированного напряжения равной 1. Определить матрицу рассеяния полученного четырехполюсника и диапазон изменения напряжения в Е-плече.
