Для лучшего использования АЭ и повышения его КПД рекомендуется максимальный режим выбирать критическим, а режим молчания – на середине линейного участка IК1(UBX).
При МАКС<90° в максимальном режиме ЭМАКС 0,7, а в режиме молчанияЭМОЛ 0,35.
Наиболее тяжелым для АЭ является режим молчания. Необходимо следить,
чтобы РРАCМОЛ PКMАХ.
АЭ выбирают так, чтобы он развивал мощность не меньше максимального значения P1MАХ
Расчет режима АЭ начинают с расчета АЭ в КР на заданную мощность P1MAKC. Некоторая особенность состоит в выборе угла отсечки макс и определении
коэффициента модуляции mвх напряжения возбуждения. |
|
mВХ UВХМАКС UВХМИН UВХМАКС UВХМИН |
|
Для реализации m=1 в цепи коллектора нужно иметь в цепи возбуждения |
|
(17) |
|
Значения UВХМАКС известны из расчета режима максимальной мощности, а |
36 |
U=Е'–Е .
Затем рассчитывают режимы молчания и модуляции, как и при модуляции смещением.
При усилении модулированных колебаний постоянная составляющая IВХ0МОД входного тока меняется в зависимости от коэффициента модуляции mВХ, поэтому
необходимо применять фиксированное смещение от источника с малым внутренним сопротивлением.
Прохождение боковых частот при модуляции смещением и усилении модулированных колебаний
При AM кроме несущей 0 есть боковые частоты 0± .
Модуль входного сопротивления ЦС на боковых частотах ZH ( 0± ) отличается от сопротивления на несущей RH.
Модуляцию смещением и усиление модулированных колебаний реализуют в HP, где АЭ ведет себя как генератор тока, т. е. ток IК1 не зависит от сопротивления ZH.
Напряжения боковых частот на входе ЦС определяются произведением боковых составляющих тока IК1 на сопротивление ZH ( 0± ), поэтому они зависят от модулирующей частоты: UН( 0± )= IК1 ZH ( 0± ).
В результате коэффициенты модуляции m коллекторного тока и m’ напряжения |
||
отличаются в отношении |
37 |
|
m'/m=Z ( ± )/R . |
||
|
||
Частотные искажения коэффициента модуляции тока антенны будут такие же, как коэффициента m'( ) (рис. в, г).
Характер частотных искажений заметно выражен в НЧ и СЧ диапазонах и TВ передатчиках (широкая полоса видеосигнала).
В КВ передатчиках частотные искажения малы.
Необходимо параметры ЦС рассчитывать так, чтобы эти искажения не превышали допустимых.

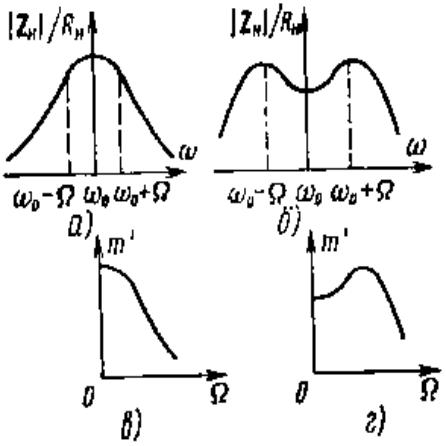

Рис. 21.4. Частотные характеристики входного сопротивления цепи согласования и коэффициента модуляции по напряжению для одного (а и в)
и двух (б и г) связанных контуров
