Расчет несущей способности пирамидальных свай с наклоном боковых граней

Несущую способность кН (кгс), пирамидальных свай с наклоном боковых гранейдопускается определять как сумму сил расчетных сопротивлений грунта основания на боковой поверхности сваи и под ее нижним концом по формуле

ãäå - площадь боковой поверхности сваи в пределах i-го слоя грунта,(êâ.);

- угол конусности сваи, град;

- расчетные значения угла внутреннего трения, град, и сцепления, кПа (кгс/), i-го слоя грунта;

d - сторона сечения нижнего конца сваи, м;

- коэффициенты, значения которых приведены в таблице.

Сопротивления грунта под острием сваи и на ее боковой поверхностиêÏà (êãñ/), определяются по формуле

ãäå - модуль деформации грунта i-гo слоя, кПа (кгс/), определяемый по результатам прессиометрических испытаний;

- коэффициент Пуассона i-го слоя грунта, принимаемый в соответствии с требованиями #M12291 5200033ÑÍèÏ 2.02.01-83#S;

- коэффициент, значения которого приведены в таблице.

Давления грунта êÏà (êãñ/), определяются по формулам:

ãäå - удельный вес грунта i-го слоя, кН/(êãñ/);.

- средняя глубина расположения i-го слоя грунта, м.

#G0Коэффициент	Угол внутреннего трения грунта , ãðàä.
	4	8	12	16	20	24	28	32	36	40
	0,53	0,48	0,41	0,35	0,30	0,24	0,20	0,15	0,10	0,06
	0,94	0,88	0,83	0,78	0,73	0,69	0,65	0,62	0,58	0,54
	0,06	0,12	0,17	0,22	0,26	0,29	0,32	0,35	0,37	0,39
Примечание. Для промежуточных значений угла внутреннего трения значения коэффициентовопределяются интерполяцией.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Определение осадки ленточных свайных фундаментов

Осадка s, м (см), ленточных свайных фундаментов с одно- и двухрядным расположением свай (при расстоянии между сваями 3-4 d) определяется по формуле

где n - погонная нагрузка на свайный фундамент, кН/м (кгс/см), с учетом веса фундамента в виде массива грунта со сваями, ограниченного: сверху - поверхностью планировки; с боков - вертикальными плоскостями, проходящими по наружным граням крайних рядов свай; снизу - плоскостью, проходящей через нижние концы свай;

- значения модуля деформации, кПа (кгс/), и коэффициента Пуассона грунта в пределах сжимаемой толщи, определяемые для указанного выше фундамента в соответствии с требованиями#M12291 5200033ÑÍèÏ 2.02.01-83#S;

- коэффициент, принимаемый по номограмме (см. чертеж) в зависимости от коэффициента Пуассона приведенной ширины фундамента(где b - ширина фундамента, принимаемая по наружным граням крайних рядов свай; h - глубина погружения свай) и приведенной глубины сжимаемой толщи- глубина сжимаемой толщи).

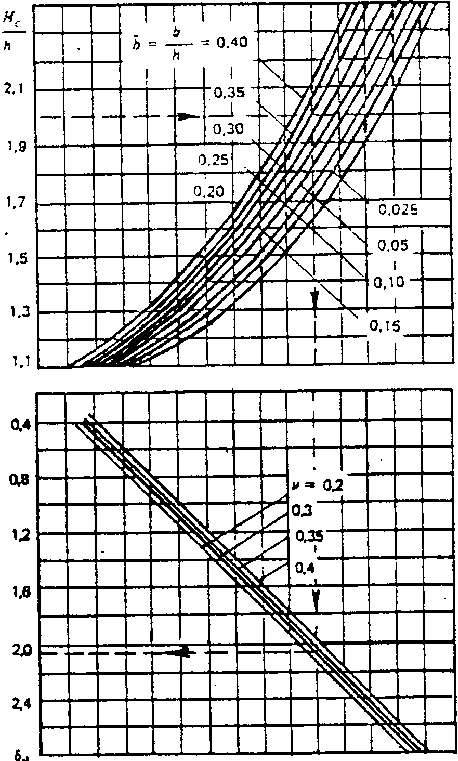

Номограмма для определения значений

Значения коэффициента определяются по номограмме следующим образом. На номограмме через точку, соответствующую вычисленному значению приведенной глубины сжимаемой толщи, проводится прямая, параллельная оси абсцисс, до пересечения с линией приведенной ширины фундаментаи опускается перпендикуляр до линии коэффициента Пуассона грунта v. Из точки пересечения проводится линия, параллельная оси абсцисс, до пересечения с осью ординат, на которой приведены значения коэффициента

ПРИЛОЖЕНИЕ 4

Рекомендуемое
