1.1.3 Объёмные машины

Работа таких машин выполняется путём всасывания и вытеснения жидких газовых сред твёрдыми телами – поршнями, пластинами, зубцами, движущимися в рабочих полостях – цилиндрах, корпусах специальных форм.

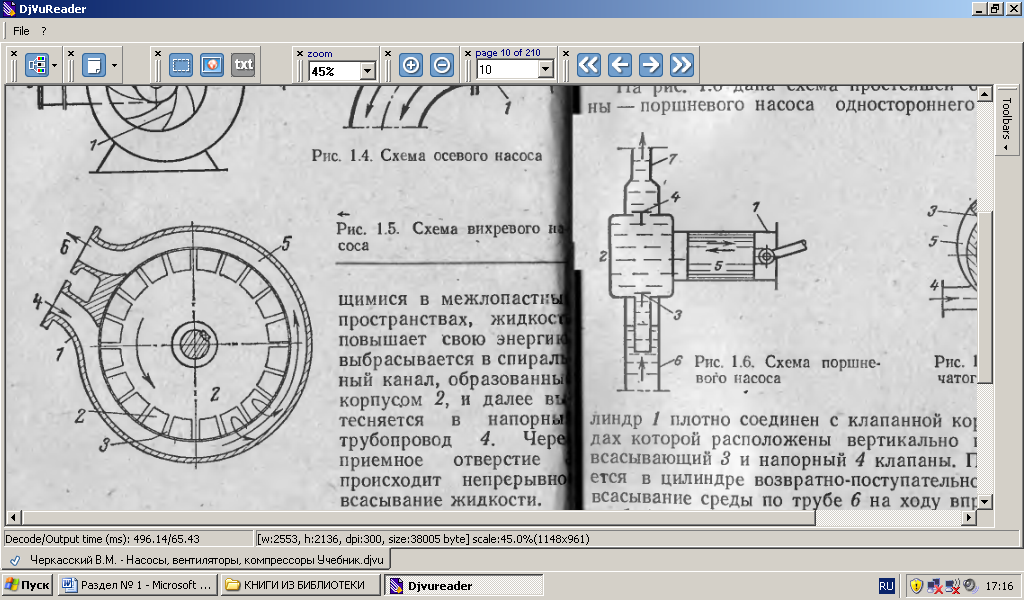

На рис. 1.6 дана схема поршневого насоса одностороннего действия.

Цилиндр1 плотно соединён с клапанной коробкой 2, в гнёздах которой расположены вертикально перемещающие всасывающий 3 и напорный 4 клапаны. Поршень 5 двигается в цилиндре возвратно – поступательно и производит всасывание среды 6 на ходу вправо и подачу по трубе 7 на ходу влево. При этом открытие и закрытие всасывающего и напорного клапанов происходит автоматически. Периодичность движения поршня обусловливает неравномерность подачи и всасывания и возникновения инерционных сил. Эти факторы тем существеннее, чем значительнее изменение скорости на полном ходу поршня. Поэтому привод таких машин высокооборотными двигателями недопустим. Это обстоятельство вызвало появления е объёмных насосов вращательного типа (роторные насосы). Из этой группы наиболее распространены шестерёнчатые и пластинчатые насосы. На рис 1.7 представлена схема пластинчатого роторного насоса.

Рисунок 1.7 Схема пластинчатого роторного насоса

Массивный ротор 1 с радиальными прорезями постоянной ширины помещаются эксцентрично в корпусе 2. Вал ротора через уплотнение выведен из корпуса для соединения с валом двигателя. В прорезях ротора вставлены прямоугольные пластинки 3, отжимаемые от центра к периферии собственными центробежными силами. При вращении ротора жидкость всасывается через напорный патрубок 4 в полость 5 и вытесняется из полости 6 в напорный патрубок 7. Насос реверсивен: при изменении направления вращения его вала насос будет всасывать через патрубок 7 и подавать через патрубок 4. Частота вращения такого насоса высокая, его вал может соединяться непосредственно с валом двигателя.

Машины, изображённые на схемах 1.6, 1.7 могут применяться также для перекачки газов.

1.1.4 Струйные насосы и пневматические подъёмники для жидкостей

В промышленности для перемещения жидкостей и газов применяются насосы струйного типа. Схема такого насоса приведена на рис. 1.8.

Рисунок 1.8 Схема насоса струйного типа

Поток рабочей жидкости, несущей энергию, проходит через сопло 1. В сужающем сопле увеличивается скорость потока и возрастет кинетическая энергия. По закону сохранения и увеличения кинетической энергии понижается давление в выходном сечении сопла и, следовательно в камере 2; под влиянием разности давлений (атмосферного – на уровне 3 и в камере 2) жидкость поднимается в камеру 2, где захватывается струей рабочей жидкости, смешивается с нею, поступает в расширяющийся патрубок 4 и далее по трубопроводу в бак на высоту .

Коэффициент полезного действия струйных насосов невысок, но простота конструкции и отсутствие движущихся деталей способствует их промышленному применению. Насосы струйного типа применяются для перемещения газов и как эжекторы в вакуумных установках.

Для подъёма и перемещения жидкостей иногда применяются пневматические подъёмники, в которых в качестве рабочей среды используется сжатый воздух или технический газ. Пневматический подъёмник периодического действия показан на рис. 1.9.

Рисунок 1.9 Схема пневматического подъёмника для жидкостей

Подъём жидкости из резервуара 1 на высоту в бак2 производится при помощи компрессора К и пневматического баллона 3. При отключённых компрессоре и открытых кранах а и б баллон 3 заполняется жидкостью из резервуара 1. При закрытии кранов а и б и включении компрессора К жидкость вытесняется через открытый кран в из баллона 3 в бак 2. Цикл подачи осуществляется периодически.

Схема подъёмника для жидкостей, называемая эрлифтом или газлифтом, дана на рис. 1.10. Подъёмники такого типа применяются для подъёма жидкости из добывающих нефтяных скважин. В обсадную трубу 1 опущена водоподъёмная труба 2. Воздух поступает из компрессора К по воздуховоду (показан штриховой линией) в нижний конец водоподъёмной трубы, где, смешиваясь с водой, образует смесь с малой плотностью<. По закону сообщающихся сосудов между столбами жидкости в кольцевом пространстве между обсадной колонной и водоподъёмными трубами и более лёгкой смеси в водоподъёмной трубе стремиться установиться равновесие. Глубина погружения водоподъёмной трубы под уровень жидкости может быть такой, что высота столба смеси в подъёмной трубе будет достигать верхнего конца этой трубы или несколько превышать его.

Рисунок 1.10 Схема работы эрлифта

Столб воды в обсадной трубе будет выдавливать вверх столб лёгкой смеси в подъёмной трубе. При ударе об отбойный конус 3 смесь выделяет воздух; вода, освобождённая от воздуха, собирается в резервуаре 4. Таким образом производится подъём жидкости на заданную высоту.

Подача и напор объёмных и динамических машин

Подача и напор машин для перемещения жидкости или газа определяется в основном конструкцией машин и скоростью движения её рабочих органов, но зависит также и от гидравлических свойств систем, в которые включены машины.

Поршневые и роторные машины приспособлены для создания высоких напоров; их подача, определяемая размерами из рабочих органов, может быть небольшой. Это машины малых подач и высоких напоров.

Лопастные центробежные машины перекрывают область значительных подач при широком диапазоне развиваемых напоров.

Осевые машины развивают малые напоры и наибольшие подачи.

Вихревые машины занимают промежуточное положение между центробежными поршневыми.

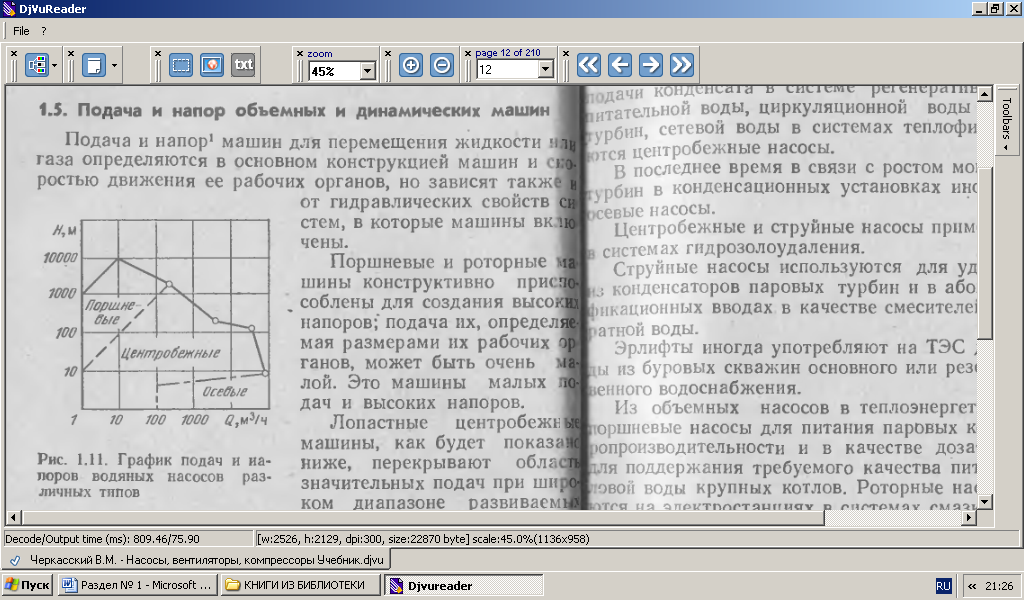

Представление о подачах и напорах различных типов машин даёт график, показанный на рис. 1.11.

Рисунок 1.11 График подач и напоров водяных насосов различных типов
