Алгоритм
1.Изучаем ГОСТ
1)ГОСТ 2.001-70 Общие положения
2)ГОСТ 2.104-68 Основные надписи
3)ГОСТ 2.301-68 Форматы
4)ГОСТ 2.302-68 Масштабы
5)ГОСТ 2.303-68 Линии
6)ГОСТ 2.304-81 Шрифты чертежные
7)ГОСТ 2.305-68 Изображения - виды, разрезы, сечения
8)ГОСТ 2.307-68 Нанесение размеров и предельных отклонений
2.Открываем Компас - выбираем Шаблон А3-1
3.Заполняем основную надпись
Дисц. - № л/р.№ варианта.№ детали
4.Пытаемся МЫСЛЕННО поместить свою деталь в пустотелый куб.
Деталь располагаем относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о
форме и pазмеpах пpедмета.

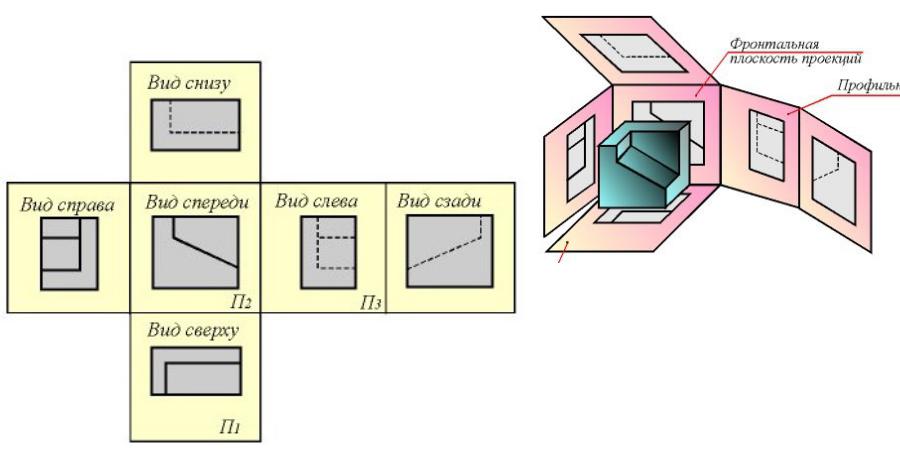

5.МЫСЛЕННО проецируем деталь на основные плоскости (грани куба).
6.МЫСЛЕННО разворачиваем куб (осн. виды выбраны верно?).
Каждой точке пpедмета соответствует опpеделенная точка на пpоекции и наобоpот
7. Приступаем к черчению – получаем ИЗОБРАЖЕНИЯ проекций (размеры и пропорции выбираем максимально приближенные к исходному эскизу детали).
Основные виды располагают в проекционной связи!
8.Если необходимо, указываем линии: осевые, центровые, невидимого контура. Присваиваем всем линиям соответствующие типы начертания.
9.Наносим размеры в соответствии с ГОСТ.
