.pdfРис.П6.ЭскизмоделидульноготормозаизделияС-60
51
Изделие 2А-36 Тип ДТ: Цилиндрический с пятью рядами поперечных пазов
Таблица П13
Баллистические характеристики
d,10–3 м |
ω,кг |
q,кг |
Δ,кг/м310–3 |
Pm,МПа |
Рд,МПа |
Vд,м/с |
152,4 |
– |
0,413 |
– |
– |
– |
– |
Таблица П14 Геометрические характеристики
Хар-ки |
Штатный |
Модель |
|
ДТ |
ДТ |
||
|
|||
LT/d |
4,167 |
4,167 |
|
S0/F |
1,244 |
1,244 |
|
FΣi/F |
4,704 |
4,704 |
|
,град |
90 |
90 |
|
Масса,кг |
– |
0,8 |
Таблица П15 Конструктивная характеристика
Метод |
Штатный |
Модель |
определения |
ДТ |
ДТ |
Б.В.Орлова |
0,103 |
0,103 |
НИИ-3 |
0,222 |
0,222 |
В.Е.Слухоцкого |
– |
– |
Ю.В.Чуева |
– |
– |
Эксперимент |
0,214 |
0,255 |
|
|
|
Таблица П16 |
|
Избыточное давление на модели Pm, 10–2 Н/м2 |
||||
|
|
|
|
|
Метод |
|
Точкиизмерения |
|
|
т.1 |
т.2 |
|
т.3 |
|
|
|
|||
Б.В.Орлова |
183 |
648 |
|
1999 |
НИИ-3 |
321 |
1414 |
|
3432 |
Эксперимент |
113 |
215 |
|
519 |
Схемарасположения точекизбыточного давления
Рис. П7. Общий вид модели ДТ 2А-36
52

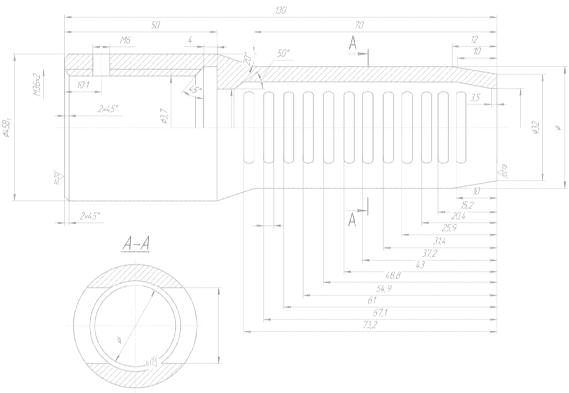

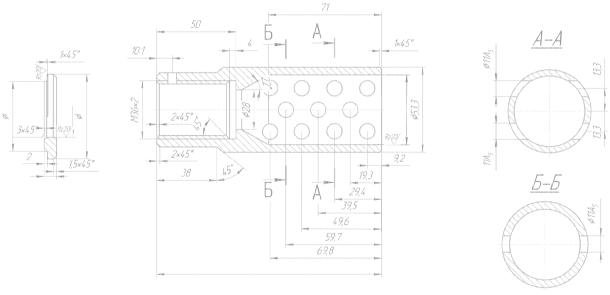

Рис.П8.Эскизмоделидульноготормозаизделия2А36
53
Изделие МЛ-20 Тип ДТ: Цилиндрический с 12 рядами поперечных пазов
Таблица П17
Баллистические характеристики
d,10–3 м |
ω,кг |
q,кг |
Δ,кг/м310–3 |
Pm,МПа |
Рд,МПа |
Vд,м/с |
152,4 |
7,56 |
43,45 |
0,6 |
235 |
82,2 |
655 |
|
Таблица П18 |
|
|
|
|
Таблица П19 |
|||||
Геометрические характеристики |
|
|
Конструктивная характеристика |
||||||||
|
Штатный |
|
|
|
|
|
|
|
|
|
|
Хар-ки |
Модель |
|
Метод |
|
Штатный |
|
Модель |
||||
ДТ |
ДТ |
|
|
определения |
|
|
ДТ |
|
ДТ |
||
|
|
|
|
|
|
||||||
LT/d |
3,510 |
|
3,510 |
|
|
Б.В.Орлова |
|
0,328 |
|
0,328 |
|
S0/F |
1,13 |
|
1,13 |
|
|
НИИ-3 |
|
0,220 |
|
0,220 |
|
FΣi/F |
3,508 |
|
3,508 |
|
|
В.Е.Слухоцкого |
|
|
– |
|
– |
,град |
90 |
|
90 |
|
|
Ю.В.Чуева |
|
|
– |
|
– |
Масса,кг |
– |
0,4 |
|
|
Эксперимент |
|
0,500 |
|
0,655 |
||
|
|
|
|
|
|
|
|
Таблица П20 |
|||
|
Избыточное давление на модели Pm, 10–2 Н/м2 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Метод |
|
|
|
|
Точкиизмерения |
|
|
|
|
||
|
т.1 |
|
|
т.2 |
|
|
т.3 |
||||
|
|
|
|
|
|
|
|||||
Б.В.Орлова |
|
168 |
|
|
588 |
|
|
1360 |
|||
НИИ-3 |
|
241 |
|
|
1064 |
|
|
2582 |
|||
Эксперимент |
|
76 |
|
|
170 |
|
|
|
365 |
Схемарасположения точекизбыточного давления
Рис. П9. Общий вид модели ДТ МЛ-20
54
55

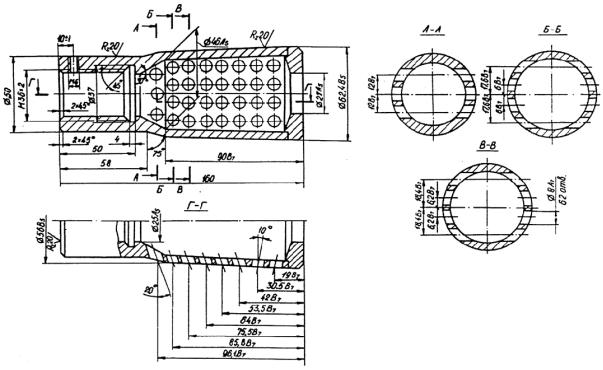

Рис.П10.ЭскизмоделидульноготормозаизделияМЛ-20
Изделие Ч-26 Тип ДТ: Двухкамерный
Таблица П21
Баллистические характеристики
d,10–3 м |
ω,кг |
q,кг |
Δ,кг/м310–3 |
Pm,МПа |
Рд,МПа |
Vд,м/с |
57 |
1,47 |
3,17 |
– |
– |
– |
– |
|
|
Таблица П22 |
|
|
|
Таблица П23 |
||||||
Геометрические характеристики |
|
Конструктивная характеристика |
||||||||||
|
Штатный |
|
|
|
|
|
|
|
|
|
||
Хар-ки |
Модель |
|
Метод |
|
Штатный |
|
Модель |
|||||
|
ДТ |
ДТ |
|
|
определения |
|
|
ДТ |
|
ДТ |
||
|
|
|
|
|
|
|
||||||
LT/d |
|
4,32 |
|
4,32 |
|
|
Б.В.Орлова |
|
|
–0,21 |
|
–0,21 |
S0/F |
|
1,38 |
|
1,38 |
|
|
НИИ-3 |
|
0,37 |
|
0,037 |
|
FΣi/F |
|
2,86 |
|
2,86 |
|
|
В.Е.Слухоцкого |
|
|
–0,038 |
|
–0,038 |
,град |
|
108,5 |
|
108,5 |
|
|
Ю.В.Чуева |
|
0,065 |
|
0,065 |
|
Масса,кг |
|
– |
1,9 |
|
|
Эксперимент |
|
0,14 |
|
0,0827 |
||
|
|
|
|
|
|
|
|
|
Таблица П24 |
|||
|
Избыточное давление на модели Pm, 10–2 Н/м2 |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Метод |
|
|
|
|
|
Точкиизмерения |
|
|
|
|
||
|
|
т.1 |
|
т.2 |
|
|
т.3 |
|||||
|
|
|
|
|
|
|
||||||
Б.В.Орлова |
|
217 |
|
|
758 |
|
|
2208 |
||||
НИИ-3 |
|
|
310 |
|
|
1367 |
|
|
3318 |
|||
Эксперимент |
|
135 |
|
|
214 |
|
|
|
657 |
|||
Схемарасположения |
|
|
|
|
|
|
|
|
|
|
||
точекизбыточного |
|
|
|
|
|
|
|
|
|
|
||
давления |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. П11. Общий вид модели ДТ Ч-26
56
57

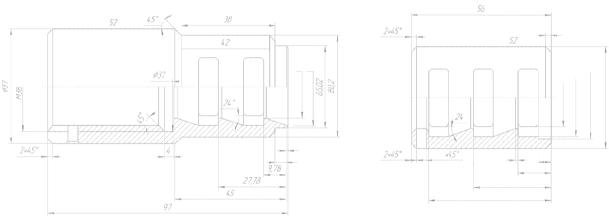

Рис.П12.Эскизмодели дульноготормоза изделияЧ-26
Изделие Д-48 Тип ДТ: Конический с круглыми боковыми отверстиями
Таблица П25
Баллистические характеристики
d,10–3 м |
ω,кг |
q,кг |
Δ,кг/м310–3 |
Pm,МПа |
Рд,МПа |
Vд,м/с |
85 |
5,56 |
9,3 |
0,72 |
310 |
114 |
1040 |
|
|
Таблица П26 |
|
|
|
Таблица П27 |
||||||
Геометрические характеристики |
|
Конструктивная характеристика |
||||||||||
|
|
Штатный |
|
|
|
|
|
|
|
|
|
|
Хар-ки |
|
Модель |
|
Метод |
|
Штатный |
|
Модель |
||||
|
ДТ |
ДТ |
|
|
определения |
|
|
ДТ |
|
ДТ |
||
|
|
|
|
|
|
|
||||||
LT/d |
|
4,94 |
|
4,94 |
|
|
Б.В.Орлова |
|
0,347 |
|
0,347 |
|
S0/F |
|
1,38 |
|
1,38 |
|
|
НИИ-3 |
|
0,292 |
|
0,292 |
|
FΣi/F |
|
7,73 |
|
7,73 |
|
|
В.Е.Слухоцкого |
|
0,325 |
|
0,325 |
|
,град |
|
77,5 |
|
77,5 |
|
|
Ю.В.Чуева |
|
326 |
|
0,326 |
|
Масса,кг |
|
– |
1,2 |
|
|
Эксперимент |
|
0,025 |
|
0,314 |
||
|
|
|
|
|
|
|
|
|
Таблица П28 |
|||
|
|
Избыточное давление на модели Pm, 10–2 Н/м2 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Метод |
|
|
|
|
|
Точкиизмерения |
|
|
|
|
||
|
|
т.1 |
|
т.2 |
|
|
т.3 |
|||||
|
|
|
|
|
|
|
||||||
Б.В.Орлова |
|
173 |
|
|
603 |
|
|
1923 |
||||
НИИ-3 |
|
251 |
|
|
1104 |
|
|
2679 |
||||
Эксперимент |
|
86 |
|
|
100 |
|
|
528 |
Схемарасположения точекизбыточного давления
Рис. П13. Общий вид модели ДТ Д-48
58
59
Рис.П14.Эскиз дульного тормоза изделия Д-48
Изделие КС-19 Тип ДТ: Цилиндрический с 7 рядами поперечных пазов
Таблица П29
Баллистические характеристики
d,10–3м |
ω,кг |
q,кг |
∆,кг/м310–3 |
Pm,МПа |
Рд,МПа |
Vд,м/с |
100 |
5,57 |
15,6 |
0,7 |
307 |
91,6 |
900 |
|
Таблица П30 |
|
|
Таблица П31 |
||||||
Геометрические характеристики |
Конструктивная характеристика α |
|||||||||
|
Штатный |
|
|
|
|
|
|
|
|
|
Хар-ки |
Модель |
|
Метод |
Штатный |
|
Модель |
||||
ДТ |
ДТ |
|
|
определения |
|
ДТ |
|
ДТ |
||
|
|
|
|
|
||||||
LT/d |
5,5 |
|
5,5 |
|
|
Б.В.Орлова |
0,306 |
|
0,306 |
|
S0/F |
1,26 |
|
1,26 |
|
|
НИИ-3 |
0,351 |
|
0,351 |
|
FΣi/F |
4,8 |
|
4,8 |
|
В.Е.Слухоцкого |
0,686 |
|
0,686 |
||
,град |
90 |
|
90 |
|
|
Ю.В.Чуева |
0,267 |
|
0,267 |
|
Масса,кг |
– |
1,55 |
|
|
Эксперимент |
0,43 |
|
0,278 |
||
|
|
|
|
|
|
|
Таблица П32 |
|||
|
Избыточное давление на модели ∆Pm, 10–2H/м2 |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
Метод |
|
|
|
|
Точкиизмерения |
|
|
|||
|
т.1 |
|
т.2 |
|
|
т.3 |
||||
|
|
|
|
|
|
|||||
Б.В.Орлова |
|
171 |
|
|
595 |
|
|
1873 |
||
НИИ-3 |
|
327 |
|
|
1443 |
|
|
3500 |
||
Эксперимент |
|
85 |
|
|
138 |
|
|
813 |
Схемарасположения точекизмерения избыточногодавления
Рис. П15. Общий вид модели ДТ КС-19
60
