доклады / модернизация посадочной машины

Проектирование и моделирование ориентирующего устройства

Рисунок 1 – Трехмерная модель ориентирующего устройства

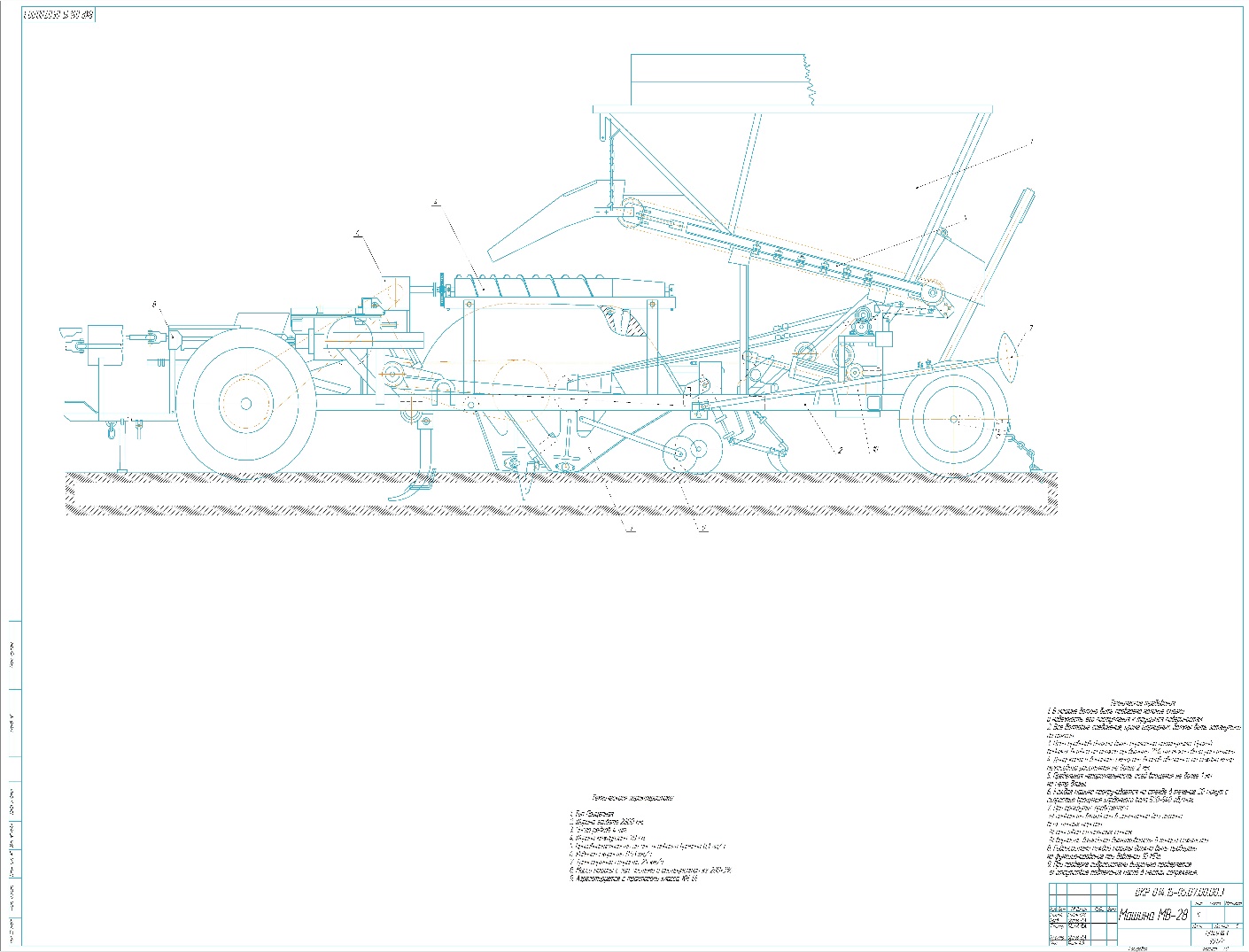

Рисунок 2 – Модернизированная машина МВ-2,8

Вальцовое ориентирующее устройство высадкопосадочной машины для ориентированной посадки свеклы работает следующим образом. При движении высадкопосадочной машины корнеплоды подаются из бункера на цилиндрическую часть вальцов 3, где они, за счет переменного шага и навивки из эластичного материала 4, перемещаясь вдоль вальцов 3, рассредоточиваются на некотором расстоянии друг от друга. Переместившись к гладкой конусной части вальцов 3 с конусностью 1:15, они острым концом проваливаются в щель между вращающимися навстречу друг другу вальцами 3.

Таким образом, вальцовое транспортирующее устройство высадкопосадочной машины для ориентированной посадки маточников свеклы обеспечивает поштучный ориентированный выход корнеплодов к конусам высаживающего аппарата.

Таблица4.1 – Экономические показатели модернизированной высадкопосадочной машины

Показатели	Высадкопосадочная машина МВ-2,8
	Базовая	Модернизированная
Балансовая стоимость, руб.	1541453	1610930
Дополнительные капитальные вложения, руб.	-	69477,4
Наработка сезонная, га:	19	19
Удельные эксплуатационные затраты, руб./га
Годовая экономия, руб.	-
Удельные приведенные затраты, руб./га
Годовой экономический эффект, руб.	-
Срок окупаемости дополнительных капитальных вложений, лет		3

Модернизация высадкопосадочной машины ориентирующим вальцовым устройством для посадки маточников свеклы обеспечивает поштучный ориентированный выход корнеплодов из воронок в борозду независимо от скорости высадкопосадочной машины. Модернизация высадкопосадочной машины увеличивает ее производительность и позволяет снизить удельные эксплуатационные затраты, руб./га. Срок окупаемости дополнительных капитальных вложений составил 3 года.
